کنترلر دمای آتونیکس مدل TCN4L-24R

توضیحات

کنترلر دمای آتونیکس مدل TCN4L-24R

کنترلر دمای آتونیکس مدل TCN4L-24R  یک کنترلر دمای دیجیتال صنعتی با نمایشگر دوگانه است که برای اندازه‌گیری و کنترل دقیق دما در فرآیندهای صنعتی استفاده می‌شود. این کنترلر با پشتیبانی از کنترل ON/OFF، P، PI، PD و PID، ورودی ترموکوپل و RTD، خروجی رله یا درایو SSR و دو خروجی آلارم، برای کاربردهایی طراحی شده است که علاوه بر نمایش دما، به کنترل پایدار و قابل تنظیم فرآیند نیاز دارند.

در TCN4L-24R مقدار دمای اندازه‌گیری‌شده و مقدار تنظیمی به‌صورت هم‌زمان روی دو نمایشگر دیجیتال دیده می‌شوند. نمونه‌برداری سریع 100 میلی‌ثانیه‌ای نیز امکان واکنش مناسب کنترلر به تغییرات فرآیند را فراهم می‌کند. تغذیه این مدل 100 تا 240 ولت AC با فرکانس 50/60 هرتز است و ابعاد پنلی آن 96×96 میلی‌متر است.

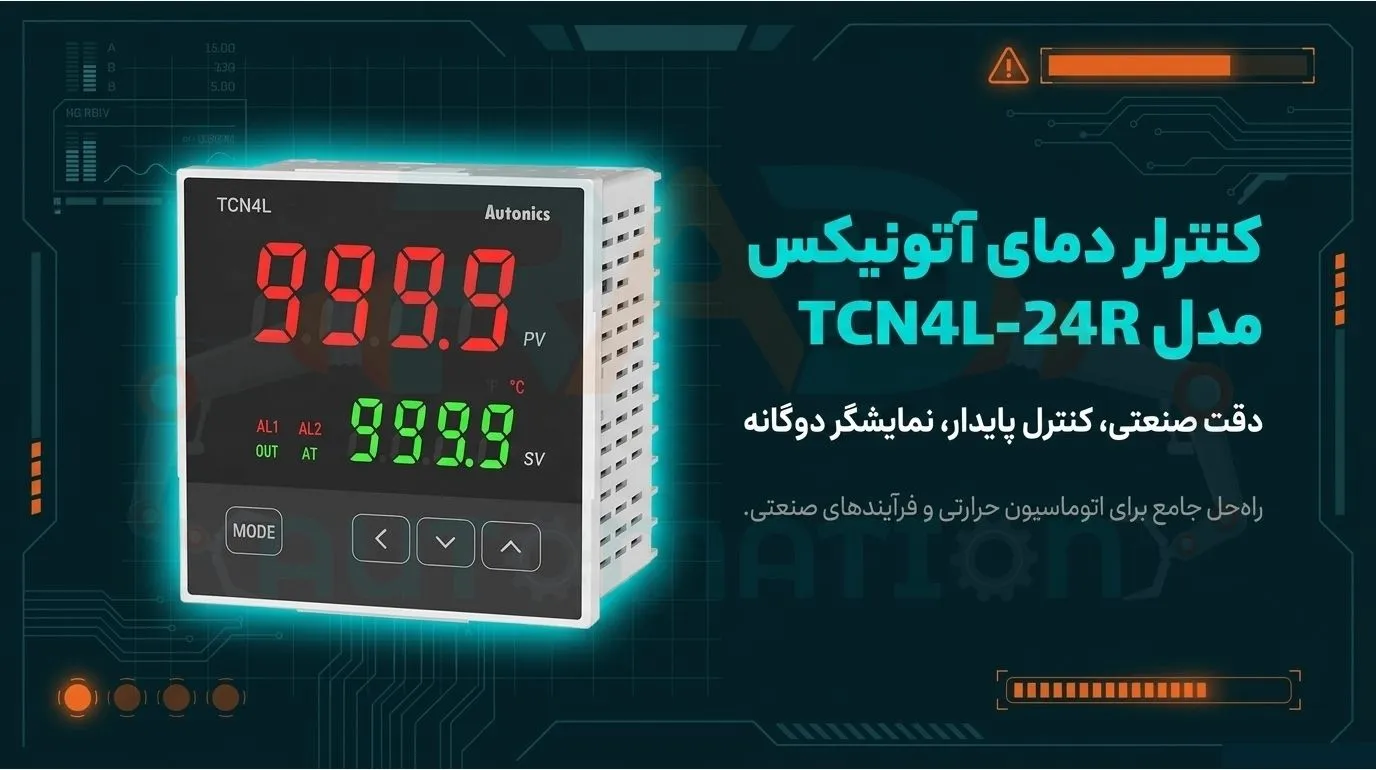

معرفی کنترلر دمای آتونیکس مدل TCN4L-24R

کنترلر دمای TCN4L-24R چیست؟

TCN4L-24R از سری کنترلرهای دمای دو نمایشگره TCN آتونیکس است. حرف L  در کد مدل به ابعاد 96×96 میلی‌متر مربوط می‌شود و بخش 24R  نشان می‌دهد این مدل با تغذیه 100 تا 240 ولت AC و خروجی کنترلی رله و درایو SSR ارائه می‌شود.

این کنترلر برای سیستم‌هایی مناسب است که در آن‌ها دمای فرآیند باید به‌صورت پیوسته اندازه‌گیری شود و خروجی متناسب با خطای دما کنترل شود. کاربر می‌تواند بسته به نوع فرآیند، روش کنترل ON/OFF یا یکی از روش‌های P، PI، PD و PID را انتخاب کند.

نمایشگر PV  مقدار واقعی اندازه‌گیری ‌شده توسط سنسور را نشان می‌دهد و نمایشگر SV  مقدار تنظیمی یا Set Value را نمایش می‌دهد. وجود این دو نمایشگر باعث می‌شود اپراتور بتواند اختلاف بین دمای واقعی و دمای هدف را بدون ورود به منو مشاهده کند.

مشخصات فنی  TCN4L-24R

مشخصات بالا بر اساس راهنمای محصول آتونیکس برای سری TCN تنظیم شده‌اند.

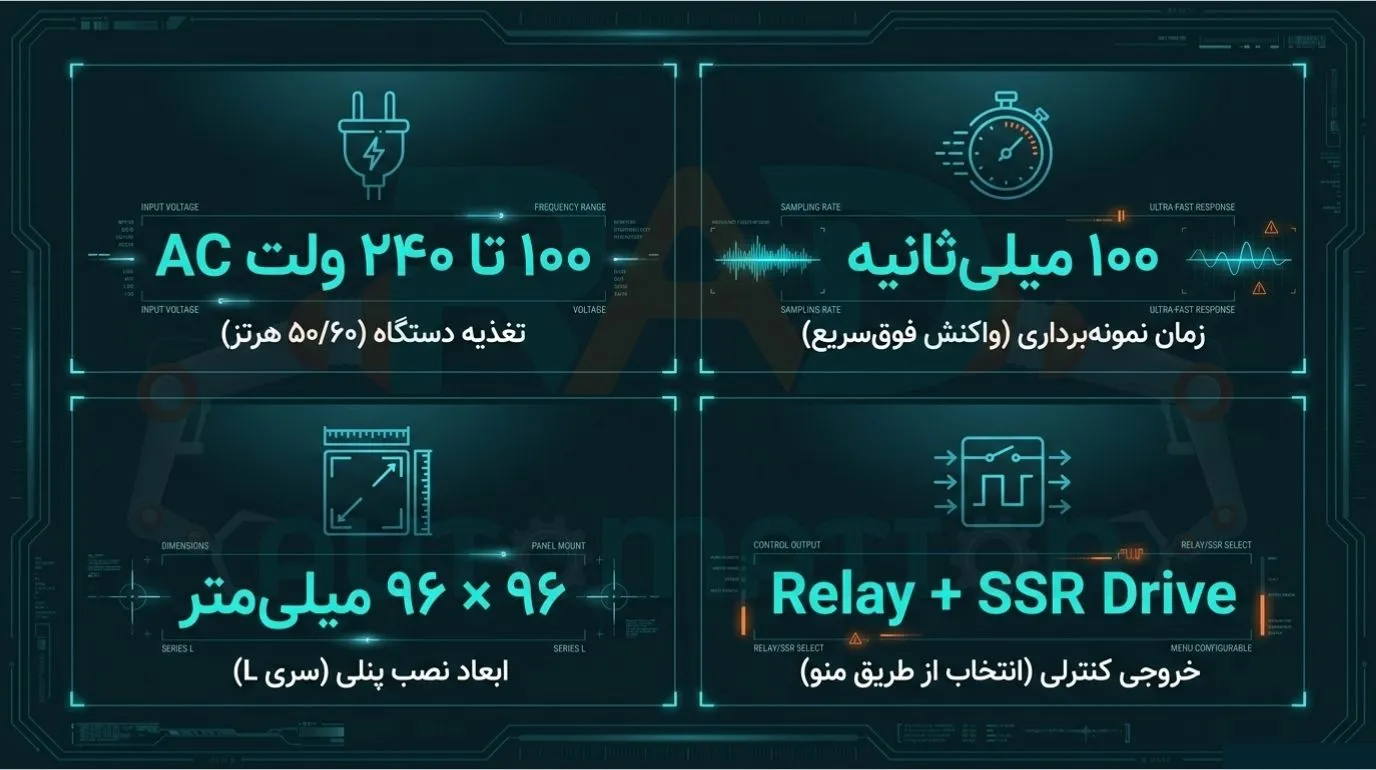

ویژگی های کنترلر دمای آتونیکس مدل TCN4L-24R

ورودی‌های سنسور دما

یکی از نقاط مهم در انتخاب کنترلر دما، سازگاری ورودی دستگاه با سنسور مورد استفاده در فرآیند است. TCN4L-24R از چند نوع ترموکوپل و RTD پشتیبانی می‌کند و به همین دلیل می‌توان آن را در طیف متنوعی از فرآیندهای حرارتی به کار برد.

ورودی‌های ترموکوپل شامل K، J، L، T، R و S هستند. برای سنسورهای مقاومتی نیز ورودی‌های Pt100Ω و Cu50Ω در نظر گرفته شده است. محدوده اندازه‌گیری بسته به نوع سنسور متفاوت است؛ برای مثال محدوده ترموکوپل K از 50- تا 1200+ درجه سانتی‌گراد و محدوده Pt100 از 100- تا 400+ درجه سانتی‌گراد است.

بنابراین هنگام انتخاب TCN4L-24R نباید صرفاً محدوده دمایی فرآیند را در نظر گرفت؛ نوع سنسور، محدوده اندازه‌گیری مورد نیاز و دقت قابل دستیابی نیز باید با تنظیمات ورودی کنترلر مطابقت داشته باشد.

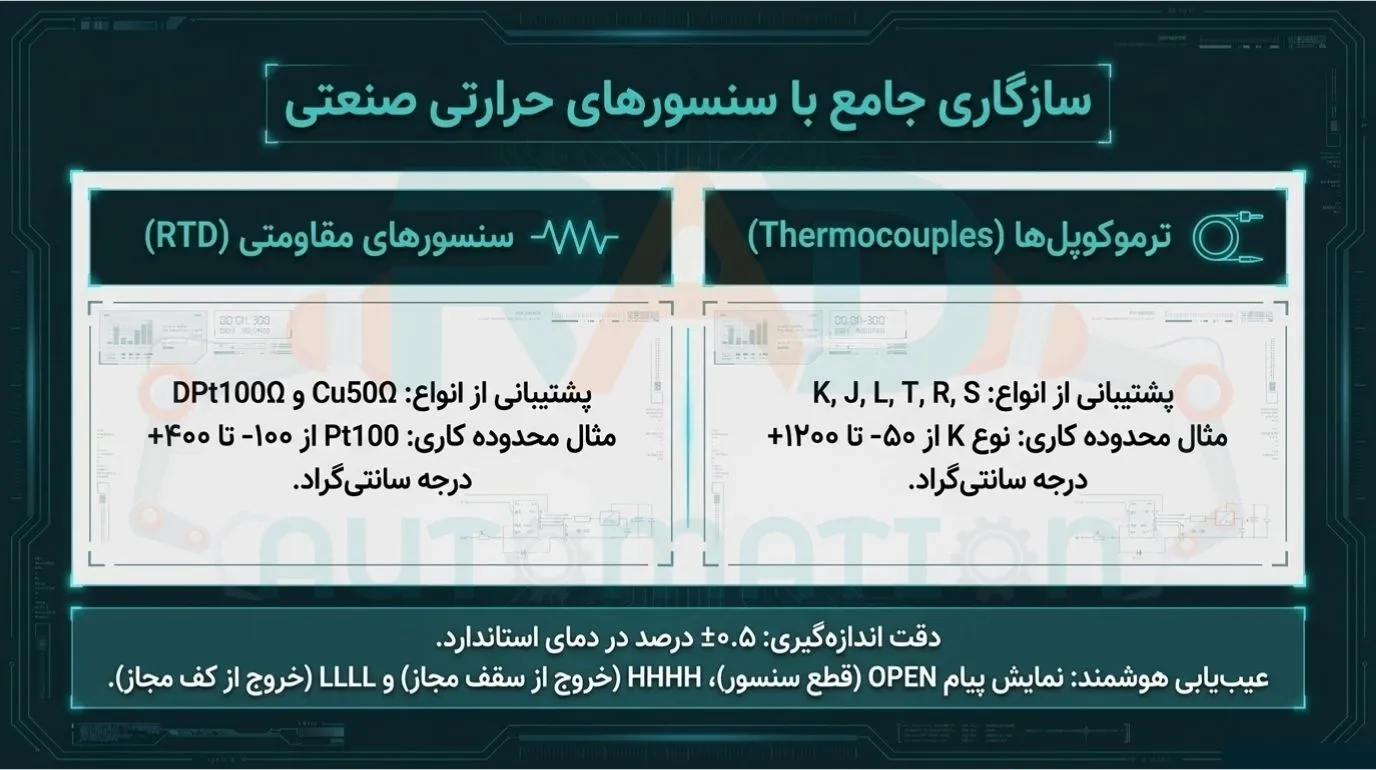

سنسورهای دمایی که توسط TCN4L-24R پشتیبانی می شوند

نمونه‌برداری 100 میلی‌ثانیه‌ای و دقت نمایش

کنترلر دمای آتونیکس مدل TCN4L-24Rدارای زمان نمونه‌برداری 100 میلی‌ثانیه است. این ویژگی باعث می‌شود کنترلر بتواند مقدار ورودی را با سرعت مناسب دریافت و بر اساس آن وضعیت خروجی کنترل را به‌روزرسانی کند.

دقت نمایش نیز به نوع ورودی و شرایط اندازه‌گیری وابسته است. در شرایط عمومی و دمای محیط 23±5 درجه سانتی‌گراد، دقت نمایش برابر با مقدار بزرگ‌تر از ±0.5 درصد یا ±1 درجه سانتی‌گراد به‌علاوه یک رقم است. برای برخی ورودی‌ها مانند R و S در دماهای پایین‌تر از 200 درجه سانتی‌گراد، مشخصات دقت متفاوت است. بنابراین در فرآیندهایی که دقت اندازه‌گیری اهمیت بالایی دارد، باید مشخصات مربوط به نوع سنسور انتخاب‌شده نیز بررسی شود.

کنترل PID در کنترلر دمای آتونیکس TCN4L-24R

کنترل PID یکی از مهم‌ترین قابلیت‌های TCN4L-24R است. در کنترلرهای دما، صرفاً رسیدن دما به مقدار تنظیمی کافی نیست؛ نحوه رسیدن به این مقدار و میزان نوسان دما در اطراف نقطه تنظیم نیز اهمیت دارد.

در این کنترلر سه پارامتر اصلی P، I  و D قابل تنظیم هستند:

• P یا بهره تناسبی: واکنش کنترلر را نسبت به خطای موجود بین دمای واقعی و دمای تنظیمی تعیین می‌کند.
• I یا زمان انتگرالی: برای اصلاح خطای ماندگار و نزدیک‌کردن مقدار واقعی به مقدار تنظیمی استفاده می‌شود.
• D  یا زمان مشتقی: رفتار کنترلر را نسبت به سرعت تغییرات خطا در نظر می‌گیرد و می‌تواند در فرآیندهای دارای تغییرات سریع به کنترل بهتر کمک کند.

مقادیر پارامترهای P، I و D در TCN4L-24R قابل تنظیم هستند. محدوده P برابر 0.1 تا 999.9، محدوده I از 0 تا 9999 ثانیه و محدوده D نیز از 0 تا 9999 ثانیه است. کنترلر همچنین از تنظیم خودکار یا Auto Tuning برای تنظیم پارامترهای PID پشتیبانی می‌کند.

در فرآیندهای حرارتی با اینرسی بالا، تنظیم صحیح PID اهمیت زیادی دارد؛ زیرا تنظیم نامناسب می‌تواند باعث نوسان، Overshoot یا طولانی‌شدن زمان رسیدن به دمای مطلوب شود.

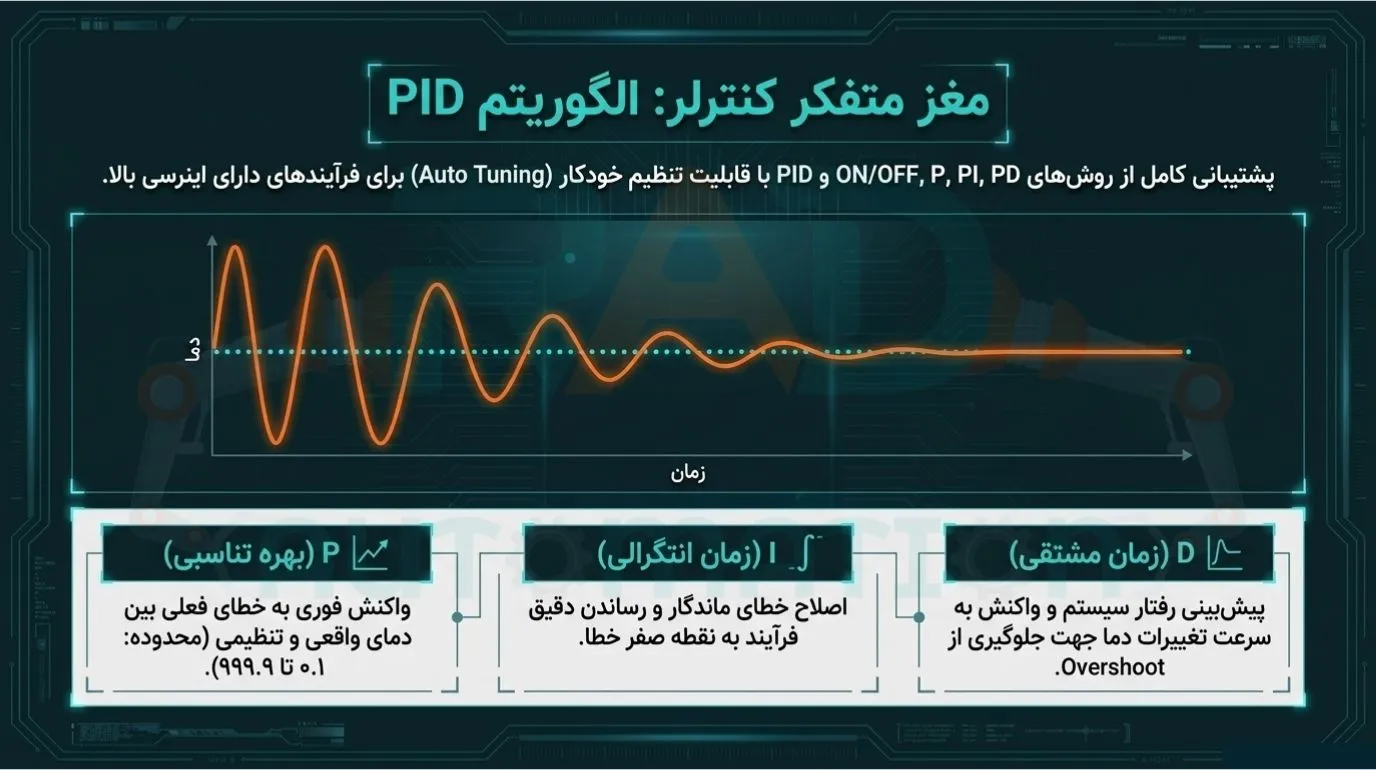

توضیح در مورد مد کنترل PID

خروجی رله و SSR در کنترل دما

TCN4L-24R امکان استفاده از خروجی رله یا درایو SSR را در مدار کنترل فراهم می‌کند. خروجی رله می‌تواند تا 250VAC، 3A یا 30VDC، 3A را تحمل کند و خروجی SSR Drive نیز 12VDC ±2V با حداکثر جریان 20mA است.

انتخاب بین رله و SSR باید بر اساس نوع بار و روش کنترل انجام شود. در کاربردهایی که قطع و وصل سریع و مکرر مورد نیاز است، استفاده از SSR خارجی و خروجی SSR Drive می‌تواند گزینه مناسبی باشد؛ در حالی که برای بارهایی که با ظرفیت کنتاکت رله سازگار هستند، خروجی رله نیز قابل استفاده است.

نکته مهم این است که در این مدل، «Relay + SSR Drive» به معنای استفاده هم‌زمان از دو خروجی برای کنترل بار نیست؛ بلکه نوع خروجی کنترل از طریق تنظیمات دستگاه انتخاب می‌شود. در تنظیمات کنترلر، نوع خروجی می‌تواند روی RLY  یا SSR قرار گیرد.

شرایط استفاده از SSRP

در مدل‌های دارای تغذیه AC، برای خروجی SSR قابلیت‌های مربوط به  SSRP  نیز در تنظیمات دستگاه وجود دارد. این بخش شامل حالت‌های استاندارد (STND)، کنترل سیکلی (CYCL) و کنترل فاز (PHAS) است.

بنابراین استفاده از کنترل سیکلی یا کنترل فاز صرفاً با انتخاب یک گزینه در منو به‌صورت مستقل انجام نمی‌شود؛ این قابلیت به ساختار مدل و تغذیه AC و همچنین تنظیم خروجی کنترل روی SSR  وابسته است. در نتیجه هنگام طراحی مدار باید نوع تغذیه، نوع خروجی و روش کنترل انتخاب‌شده با یکدیگر مطابقت داشته باشند.

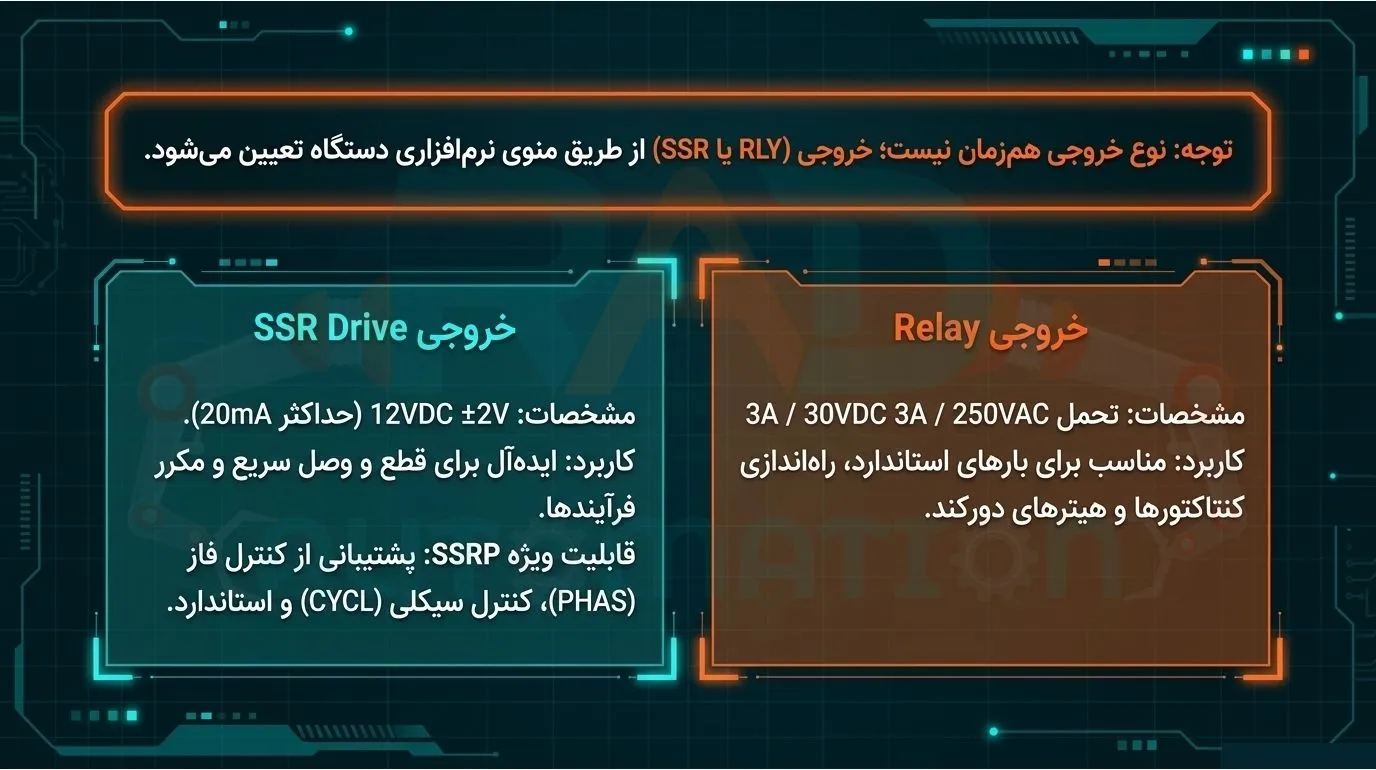

خروجی کنترلر دمای آتونیکس مدل TCN4L-24R

خروجی‌های آلارم AL1 و  AL2

کنترلر دمای آتونیکسTCN4L-24R  دارای دو خروجی آلارم AL1  و AL2 است که می‌توانند برای اعلام شرایط غیرعادی فرآیند استفاده شوند. آلارم‌ها را می‌توان برای حالت‌هایی مانند بالا یا پایین رفتن دما نسبت به مقدار تنظیمی، عبور از یک حد مطلق، قطع سنسور یا تشخیص Loop Break تنظیم کرد.

یکی از نکات مهم در سیم‌کشی این بخش، تفاوت ظرفیت کنتاکت آلارم با خروجی رله اصلی است. کنتاکت‌های AL1 و AL2 حداکثر 250VAC، 1A را تحمل می‌کنند، در حالی که خروجی رله کنترل اصلی تا 3A مشخص شده است. بنابراین نباید ظرفیت 3 آمپر خروجی اصلی را به خروجی‌های آلارم تعمیم داد.

در صورتی که آلارم برای کنترل یا فرمان یک بار با توان بالاتر استفاده شود، باید از یک واسط مناسب مانند رله کمکی یا کنتاکتور استفاده شود و کنتاکت AL1 یا AL2 مستقیماً در مسیر بار قدرت قرار نگیرد.

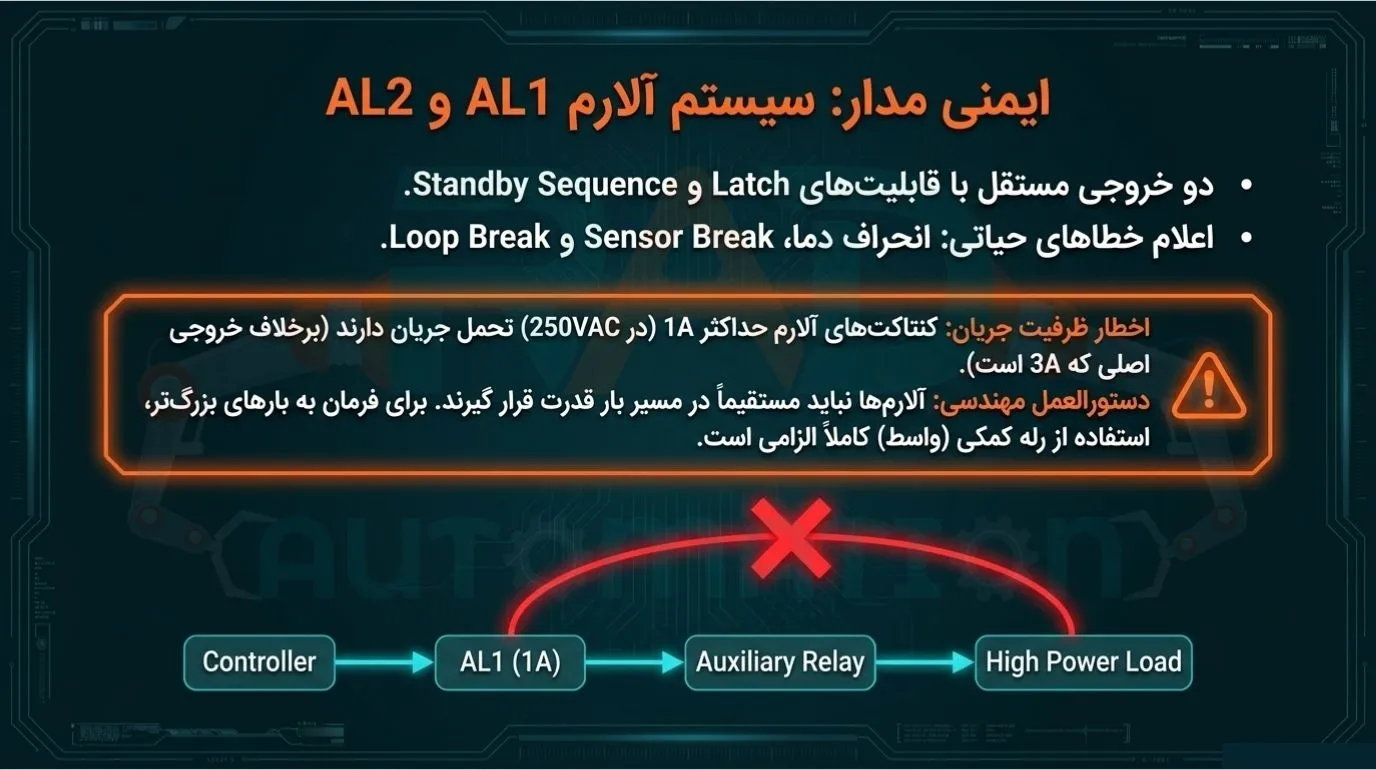

خطاها و نکات ایمنی در مورد کنترلر دمای آتونیکس مدل TCN4L-24R

عملکردهای آلارم قابل تنظیم

TCN4L-24R امکان تعریف حالت‌های مختلف آلارم را فراهم می‌کند. از جمله این حالت‌ها می‌توان به آلارم انحرافی بالا، انحرافی پایین، انحرافی بالا و پایین، آلارم مطلق بالا و پایین، Sensor Break Alarm و Loop Break Alarm اشاره کرد.

همچنین برای آلارم‌ها گزینه‌هایی مانند Latch  و Standby Sequence در نظر گرفته شده است. این قابلیت‌ها در کاربردهایی که صرفاً مشاهده یک افزایش لحظه‌ای دما کافی نیست و لازم است وضعیت خطا تا زمان بررسی اپراتور حفظ شود، اهمیت پیدا می‌کنند.

نمایشگر و تشخیص خطای سنسور

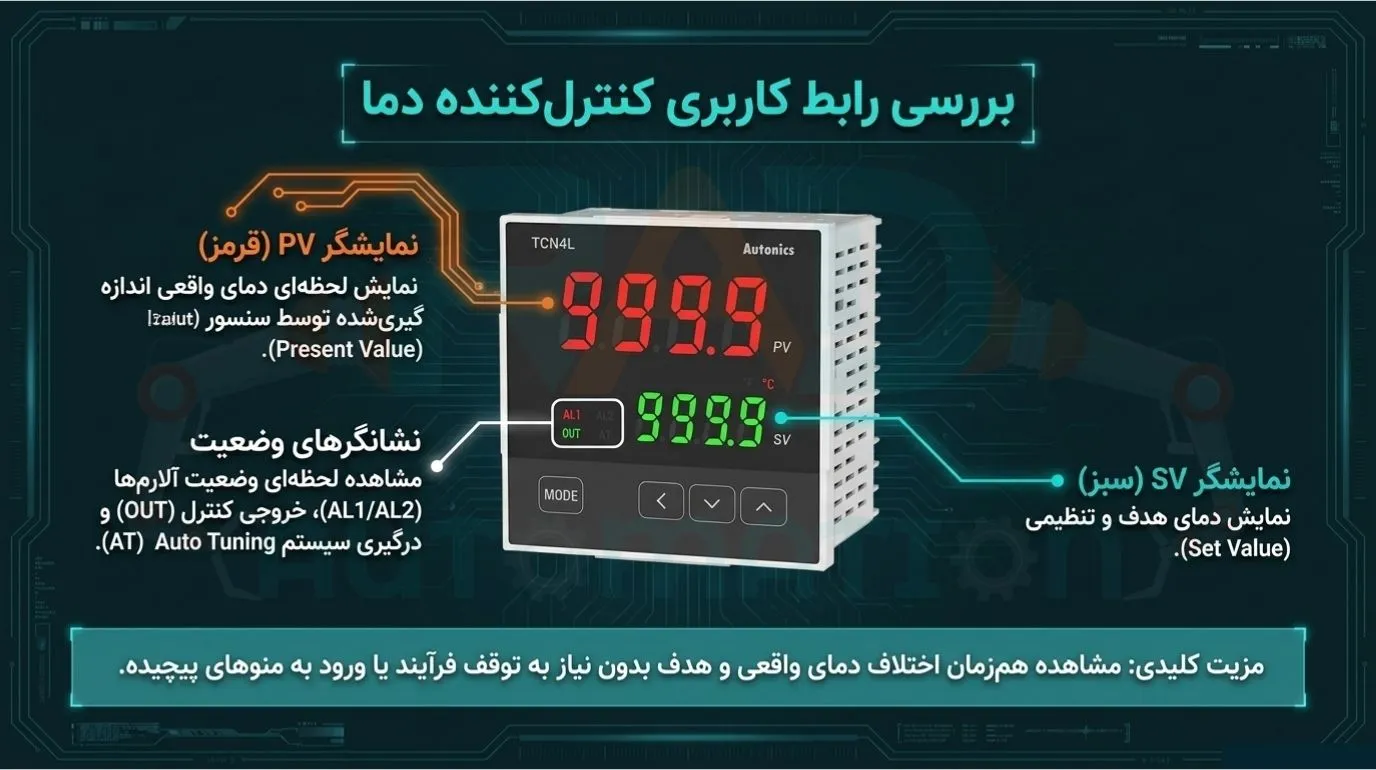

در کنترلر دمای آتونیکس مدل TCN4L-24R مقدار PV روی نمایشگر قرمز و مقدار SV روی نمایشگر سبز نمایش داده می‌شود. نشانگرهای مربوط به آلارم، خروجی کنترل، Auto Tuning  و واحد دما نیز وضعیت عملکرد دستگاه را مشخص می‌کنند.

در صورت بروز مشکل در ورودی، کنترلر می‌تواند پیام‌های مشخصی را نمایش دهد. برای مثال OPEN نشان‌دهنده قطع‌شدن یا بازبودن مدار سنسور است. پیام HHHH  زمانی نمایش داده می‌شود که مقدار PV از محدوده ورودی بالاتر باشد و LLLL  زمانی ظاهر می‌شود که مقدار PV پایین‌تر از محدوده ورودی باشد. این قابلیت در عیب‌یابی اولیه مدار اندازه‌گیری کاربرد دارد.

رابط کاربری کنترلر دمای آتونیکس مدل TCN4L-24R

تنظیمات مهم برای راه‌اندازی

پس از نصب کنترلر، نوع سنسور و واحد دما باید با ورودی واقعی سیستم مطابقت داده شود. در پارامترهای دستگاه امکان تنظیم نوع ورودی، واحد °C یا °F، تصحیح ورودی، فیلتر دیجیتال، محدودیت پایین و بالای SV، حالت Heating/Cooling و نوع کنترل وجود دارد.

پارامتر Input Correction  برای اصلاح مقدار نمایش داده ‌شده در صورت وجود اختلاف مشخص بین مقدار اندازه‌گیری ‌شده و مقدار مرجع استفاده می‌شود. همچنین فیلتر دیجیتال ورودی می‌تواند برای کاهش تأثیر نوسانات ناخواسته سیگنال مورد استفاده قرار گیرد.

در سیستم‌هایی که پاسخ کنترل باید دقیق باشد، بهتر است ابتدا نوع سنسور، محدوده کاری، روش کنترل و نوع خروجی مشخص شود و سپس پارامترهای PID یا ON/OFF تنظیم شوند.

ابعاد و نصب کنترلر دمای آتونیکس مدل TCN4L-24R

TCN4L-24R در ابعاد 96×96  میلی‌متر ساخته شده و برای نصب پنلی طراحی شده است. ابعاد برش پنل حدود 92×92 میلی‌متر است و نصب باید مطابق ابعاد و الزامات مکانیکی مشخص‌شده در راهنمای محصول انجام شود.

در سیم‌کشی نیز رعایت سطح مقطع مناسب سیم و گشتاور سفت‌کردن ترمینال‌ها اهمیت دارد. راهنمای آتونیکس برای سیم تغذیه و خروجی رله استفاده از سیم AWG20 یا بزرگ‌تر و گشتاور 0.74 تا 0.90 نیوتن‌متر را توصیه می‌کند.

همچنین کنترلر باید در محل مناسبی نصب شود و از عواملی مانند رطوبت زیاد، تابش مستقیم خورشید، حرارت تابشی، لرزش و گازهای خورنده یا قابل اشتعال دور باشد.

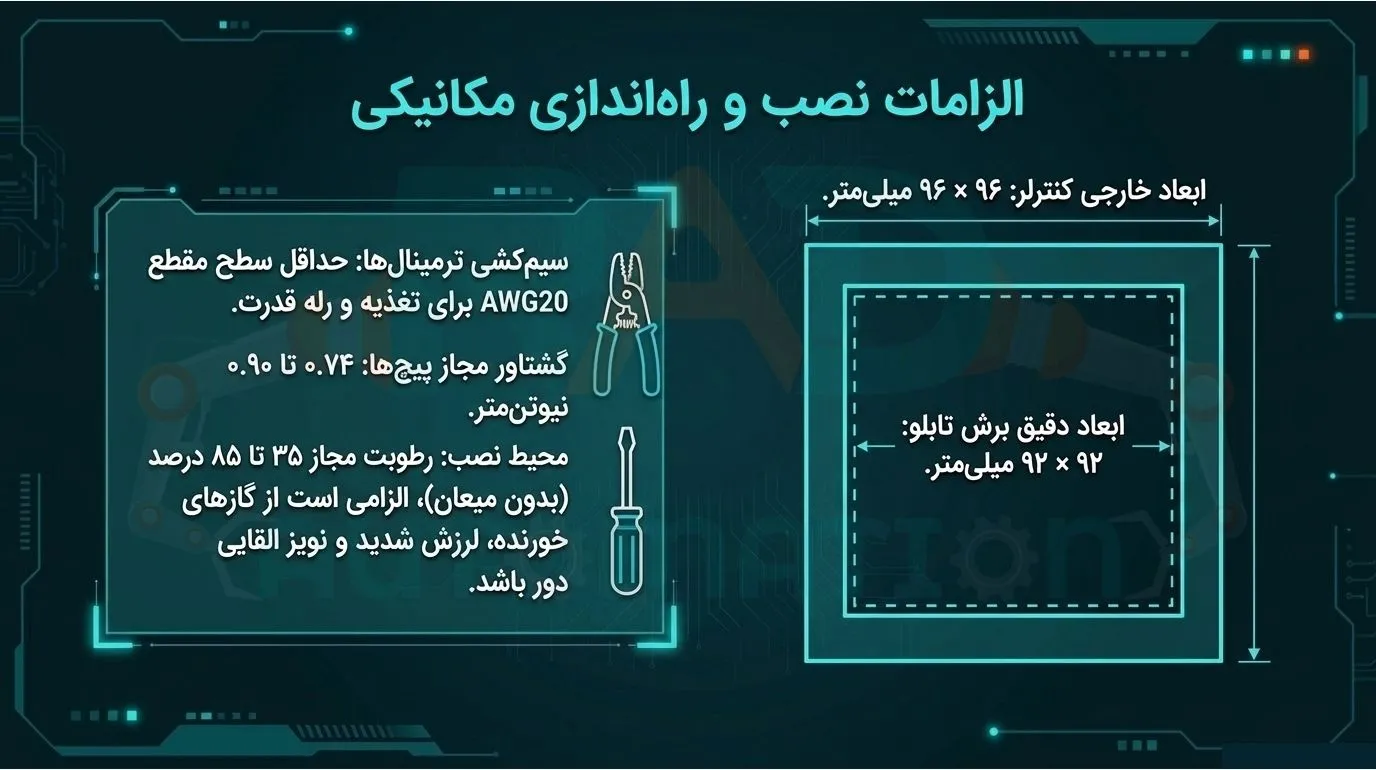

نصب و راه اندازی کنترلر دمای آتونیکس مدل TCN4L-24R

کاربردهای کنترلر دمای  TCN4L-24R

با توجه به تنوع ورودی‌های سنسور و روش‌های کنترلی، TCN4L-24R را می‌توان در سیستم‌های مختلف کنترل دما استفاده کرد؛ از جمله:

• ماشین‌آلات صنعتی دارای فرآیند حرارتی
• تجهیزات گرمایشی و کوره‌های صنعتی
• دستگاه‌های بسته‌بندی و فرآوری
• سیستم‌های کنترل هیتر
• تجهیزات آزمایشگاهی و فرآیندهای حرارتی
• تابلوهای کنترل و اتوماسیون صنعتی
• فرآیندهایی که به آلارم افزایش یا کاهش دما نیاز دارند

انتخاب نهایی باید بر اساس نوع سنسور، محدوده دما، نوع بار، روش کنترل و نیاز به آلارم انجام شود.

راهنمای انتخاب کنترلر دمای آتونیکس مدل  TCN4L-24R

پیش از انتخاب این مدل، چند سؤال فنی باید پاسخ داده شود:

نوع سنسور چیست؟
اگر سنسور فرآیند K، J، T، R، S، L، Pt100  یا Cu50 باشد، باید محدوده آن با ورودی‌های پشتیبانی‌شده کنترلر مطابقت داشته باشد.

چه نوع کنترلی مورد نیاز است؟
برای فرآیندهای ساده ممکن است ON/OFF کافی باشد، اما در فرآیندهایی که پایداری دما اهمیت دارد، استفاده از PID می‌تواند مناسب‌تر باشد.

بار با رله کنترل می‌شود یا SSR؟
اگر بار نیازمند قطع و وصل سریع است، ساختار SSR Drive و SSR خارجی باید بررسی شود. اگر بار با ظرفیت کنتاکت رله سازگار باشد، خروجی رله نیز قابل استفاده است.

آلارم قرار است چه کاری انجام دهد؟
در صورت نیاز به تشخیص افزایش یا کاهش دما، قطع سنسور یا Loop Break، خروجی‌های AL1 و AL2 قابل تنظیم هستند؛ اما ظرفیت 1 آمپری کنتاکت آلارم باید در طراحی مدار لحاظ شود.

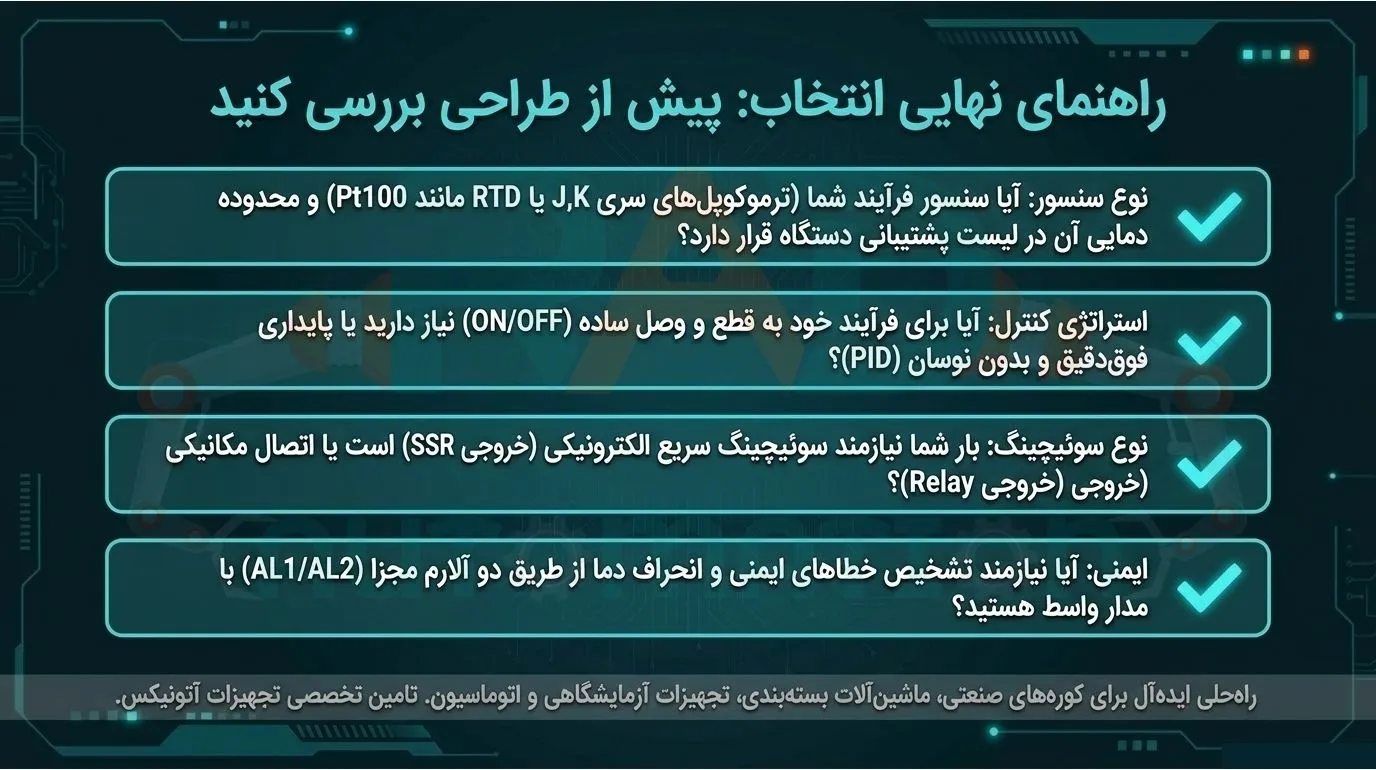

راهنمای انتخاب کنترلر دمای آتونیکس مدل TCN4L-24R

نمایندگی آتونیکس

اتوماسیون راد به‌عنوان نمایندگی رسمی فروش تجهیزات آتونیکس در تهران، در زمینه تأمین محصولات اصلی و اورجینال این برند و ارائه خدمات فنی فعالیت می‌کند. خدمات این مجموعه شامل مشاوره تخصصی پیش از خرید، راهنمایی در انتخاب مدل متناسب با نیاز پروژه و پشتیبانی فنی پس از خرید است.

در انتخاب محصولاتی مانند کنترلر دمای TCN4L-24R، کارشناسان اتوماسیون راد با بررسی مشخصات فنی، نوع سنسور، تغذیه و خروجی‌های موردنیاز، به انتخاب تجهیز مناسب برای سیستم کمک می‌کنند.

جمع‌بندی

کنترلر دمای آتونیکس TCN4L-24R یک کنترلر دمای دیجیتال پنلی با ابعاد 96×96 میلی‌متر است که برای کنترل فرآیندهای حرارتی صنعتی طراحی شده است. پشتیبانی از ورودی‌های متنوع ترموکوپل و RTD، نمونه‌برداری 100 میلی‌ثانیه‌ای، روش‌های کنترل ON/OFF و PID، خروجی رله یا SSR Drive و دو خروجی آلارم، آن را برای طیف متنوعی از کاربردهای کنترل دما مناسب می‌کند.

در انتخاب این مدل، تنها محدوده دمایی نباید معیار تصمیم‌گیری باشد. نوع سنسور، روش کنترل، نوع خروجی، ظرفیت کنتاکت‌ها، نیاز به SSRP، شرایط تغذیه و عملکرد آلارم‌ها باید هم‌زمان بررسی شوند. به‌خصوص در طراحی مدار، تفاوت ظرفیت خروجی رله اصلی 3A با کنتاکت‌های آلارم 1A نکته‌ای است که مستقیماً بر نحوه سیم‌کشی و انتخاب تجهیزات واسط تأثیر می‌گذارد.
