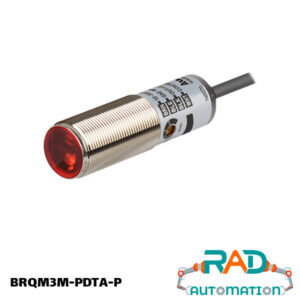

سنسور نوری آتونیکس مدل BRQM3M-PDTA-P

توضیحات

معرفی سنسور نوری آتونیکس مدل BRQM3M-PDTA-P

در بسیاری از پروژه‌های صنعتی، انتخاب صحیح سنسور نقش مستقیمی در دقت و سادگی اجرای سیستم دارد. سنسور نوری آتونیکس در چنین کاربردهایی زمانی انتخاب می‌شود که تشخیص جسم باید بدون تماس انجام شود و در عین حال، محدودیت‌هایی در فضای نصب یا نحوه جانمایی تجهیزات وجود دارد. در بعضی ماشین‌آلات امکان نصب گیرنده جداگانه فراهم نیست و در برخی دیگر، فاصله تشخیص باید بیشتر از مدل‌های یک‌طرفه باشد، بدون آن‌که فرآیند نصب پیچیده شود. در این شرایط، سنسور نوری رفلکتوری به‌عنوان یک راهکار متعادل، جایگاه مشخصی در طراحی سیستم پیدا می‌کند.

سنسور نوری آتونیکس BRQM3M-PDTA-P از نوع سنسور نوری آینه‌دار است و برای کاربردهایی طراحی شده که تشخیص جسم باید در فاصله مشخص و بدون نصب گیرنده جداگانه انجام شود. در این مدل، فرستنده و گیرنده در یک بدنه قرار دارند و نور پس از برخورد با رفلکتور سنسور نوری به سنسور بازمی‌گردد. قطع این مسیر نوری، مبنای تشخیص حضور جسم خواهد بود. این ساختار باعث می‌شود سنسور نسبت به تغییرات موقعیت نصب، انعطاف‌پذیرتر از مدل‌های یک‌طرفه باشد.

طراحی استوانه‌ای این سنسور نوری آینه‌دار آتونیکس ، امکان نصب در فضاهای محدود و روی بدنه ماشین‌آلات را فراهم می‌کند.

منطق تشخیص در سنسور نوری آتونیکس مدل رفلکتوری BRQM3M-PDTA-P

سنسور نوری آتونیکس مدل BRQM3M-PDTA-P  از ساختار رفلکتوری استفاده می‌کند؛ ساختاری که در آن فرستنده و گیرنده نور داخل یک بدنه قرار دارند و بازگشت نور توسط رفلکتور سنسور نوری انجام می‌شود. در حالت عادی، نور ارسالی سنسور پس از برخورد با رفلکتور به گیرنده بازمی‌گردد و سنسور این وضعیت را به‌عنوان حالت پایدار در نظر می‌گیرد. زمانی که جسمی بین سنسور و رفلکتور قرار می‌گیرد، مسیر نور قطع می‌شود و همین قطع شدن مبنای تشخیص حضور جسم خواهد بود.

این منطق تشخیص باعث می‌شود عملکرد سنسور کمتر به ویژگی‌های سطح جسم وابسته باشد. برخلاف سنسورهای یک‌طرفه که کیفیت بازتاب سطح نقش تعیین‌کننده دارد، در سنسور نوری آینه‌دار، معیار اصلی «قطع مسیر نور» است. به همین دلیل، BRQM3M-PDTA-P  در کاربردهایی که رنگ، جنس یا ظاهر قطعه تغییر می‌کند رفتار قابل پیش‌بینی‌تری از خود نشان می‌دهد.

فاصله تشخیص در این مدل تا ۳ متر تعریف شده است؛ محدوده‌ای که آن را بین سنسورهای یک‌طرفه کوتاه‌برد و سنسورهای مقابل‌به‌هم قرار می‌دهد. این فاصله تشخیص، امکان استفاده از سنسور را در ماشین‌آلاتی فراهم می‌کند که نیاز به پوشش مسیر طولانی دارند اما فضای نصب یا هزینه اجازه استفاده از ساختار دوطرفه را نمی‌دهد.

وجود خروجی PNP  در BRQM3M-PDTA-P باعث می‌شود سیگنال تشخیص به‌صورت مستقیم با ورودی‌های متداول PLC و کنترلرهای صنعتی هماهنگ شود. این موضوع در طراحی تابلوهای کنترلی اهمیت دارد زیرا نیاز به مدار تطبیق یا تجهیزات جانبی را کاهش می‌دهد و سیم‌بندی ساده‌تری ایجاد می‌کند.

در مجموع، منطق تشخیص این سنسور نوری رفلکتوری به‌گونه‌ای است که بین سادگی نصب، فاصله تشخیص مناسب و رفتار پایدار در برابر تنوع قطعه تعادل برقرار می‌کند؛ موضوعی که دلیل استفاده گسترده از این مدل در بسیاری از خطوط صنعتی محسوب می‌شود.

مشخصات فنی سنسور نوری آتونیکس BRQM3M-PDTA-P

سنسور نوری آتونیکس مدل BRQM3M-PDTA-P  با بدنه استوانه‌ای قطر ۱۸ میلی‌متر طراحی شده و از نظر نصب، با اغلب فضاهای مکانیکی رایج در ماشین‌آلات صنعتی سازگاری دارد. این ویژگی به‌ خصوص در پروژه‌هایی که محدودیت فضا یا نیاز به جایگزینی سریع سنسور وجود دارد اهمیت پیدا می‌کند.

فاصله تشخیص ۳ متر در این مدل، آن را برای مسیرهایی مناسب می‌کند که سنسورهای یک‌طرفه پاسخ‌گوی نیاز نیستند اما استفاده از ساختار مقابل‌به‌هم نیز توجیه فنی یا اجرایی ندارد. در این بازه تشخیص استفاده از رفلکتور امکان پوشش فاصله را فراهم می‌کند، بدون آن‌که حجم تجهیزات نصب‌شده افزایش یابد.

منبع نور LED قرمز به کار رفته در این سنسور، تنظیم و هم‌راستاسازی را ساده‌تر می‌کند و در زمان نصب یا سرویس، امکان بررسی دیداری مسیر نور را به اپراتور می‌دهد. این موضوع در محیط‌هایی که دسترسی به سنسور محدود است یا تنظیم دقیق اهمیت دارد، یک مزیت عملی محسوب می‌شود.

از نظر الکتریکی، خروجی PNP  این مدل با ولتاژ تغذیه ۱۰ تا ۳۰ ولت DC کار می‌کند و مستقیماً با ورودی‌های متداول PLC و کنترلرهای صنعتی هماهنگ است. این هماهنگی باعث می‌شود اتصال سنسور بدون نیاز به مدار واسط انجام شود و فرآیند تست و راه‌اندازی سریع‌تر پیش برود.

در مجموع، BRQM3M-PDTA-P  از نظر فنی برای کاربردهایی مناسب است که فاصله تشخیص متوسط، نصب ساده و هماهنگی مستقیم با سیستم کنترلی اهمیت دارد؛ بدون آن‌که نیاز به ساختارهای پیچیده یا تنظیمات زمان‌بر وجود داشته باشد.

کاربردهای عملی سنسور نوری آتونیکس BRQM3M-PDTA-P

• خطوط بسته‌بندی با تنوع محصول
  در خطوطی که اندازه، رنگ یا جنس بسته‌ها تغییر می‌کند این سنسور برای تشخیص عبور محصول بدون وابستگی مستقیم به ظاهر آن استفاده می‌شود. قطع مسیر نور بین سنسور و رفلکتور، معیار تشخیص را ثابت نگه می‌دارد.
• سیستم‌های انتقال با محدودیت نصب
  در نوار نقاله‌ها یا مسیرهایی که نصب گیرنده جداگانه دشوار است، سنسور نوری رفلکتوری آتونیکس مدل BRQM3M-PDTA-P امکان تشخیص در فاصله چندمتری را تنها با یک سنسور و یک رفلکتور فراهم می‌کند.
• کنترل عبور قطعه در مسیرهای نیمه‌باز
  برای تشخیص عبور قطعه در ورودی یا خروجی ماشین‌آلات جایی که فضای کافی برای سنسورهای مقابل‌به‌هم وجود ندارد اما فاصله تشخیص از مدل‌های یک‌طرفه بیشتر است.
• ماشین‌آلات مونتاژ پیوسته
  در ایستگاه‌هایی که لازم است عبور یا حضور قطعه پیش از اجرای مرحله بعدی تأیید شود، این مدل امکان تشخیص پایدار با نصب ساده را فراهم می‌کند.
• کاربردهای صنعتی با سیم‌بندی PNP
  در تابلوهایی که منطق کنترلی بر پایه PNP تعریف شده است، این سنسور بدون نیاز به تغییر ساختار سیم‌بندی یا استفاده از ماژول واسط قابل استفاده است.

نمایندگی آتونیکس

در انتخاب سنسور نوری و سایر تجهیزات کنترلی، اصالت محصول و تطابق فنی آن با شرایط واقعی پروژه اهمیت بالایی دارد. استفاده از نمونه‌های غیراصل یا انتخاب نادرست مدل می‌تواند باعث خطا در تشخیص، کاهش دقت و افزایش هزینه‌های نگه‌داری شود.

اتوماسیون راد به‌عنوان نمایندگی رسمی فروش آتونیکس، سنسورهای نوری آتونیکس از جمله مدل BRQM3M-PDTA-P  را به‌صورت اورجینال تأمین می‌کند. در کنار تأمین کالا، مشاوره فنی پیش از خرید ارائه می‌شود تا انتخاب سنسور بر اساس نوع کاربرد، محدودیت‌های نصب و نیاز کنترلی انجام شود، نه صرفاً بر مبنای کد محصول. همچنین پشتیبانی و مشاوره فنی پس از خرید برای نصب و بهره‌برداری صحیح تجهیز در دسترس است.
