انکودر آتونیکس مدل E50S8-100-3-T-1

توضیحات

انکودر افزایشی آتونیکس E50S8-100-3-T-1  بررسی تخصصی، مشخصات فنی و راهنمای انتخاب

انکودر افزایشی آتونیکس مدل E50S8-100-3-T-1 یکی از مدل‌های سری E50  است که برای اندازه‌گیری سرعت، تشخیص جهت چرخش و تعیین موقعیت نسبی محور در سیستم‌های اتوماسیون صنعتی طراحی شده است. این مدل با رزولوشن 100  پالس در هر دور (100 PPR)، خروجی Totem Pole و سه کانال خروجی A، B و Z، اطلاعات حرکتی محور را به‌صورت پالس‌های دیجیتال در اختیار PLC، اینورتر، کنترلر یا سایر تجهیزات کنترلی قرار می‌دهد.

طبق مشخصات فنی منتشرشده برای سری E50، این مدل دارای قطر بدنه 50 میلی‌متر، قطر شفت 8 میلی‌متر، ولتاژ تغذیه 5  تا 24 ولت  DC، حداکثر فرکانس پاسخ 300  کیلوهرتز و حداکثر سرعت مکانیکی 5000  دور بر دقیقه است. این ویژگی‌ها باعث شده‌اند E50S8-100-3-T-1 در بسیاری از ماشین‌آلات صنعتی که به کنترل سرعت یا پایش حرکت محور نیاز دارند، به‌عنوان یکی از گزینه‌های قابل بررسی مطرح باشد.

اگرچه این محصول از نظر ظاهری با سایر اعضای خانواده E50 شباهت زیادی دارد، اما رزولوشن 100 PPR مهم‌ترین عاملی است که حوزه کاربرد آن را از مدل‌هایی مانند E50S8-360-3-T-1 یا  E50S8-1024-3-T-1 متمایز می‌کند. به همین دلیل، انتخاب این مدل باید بر اساس نیاز واقعی ماشین و مشخصات سیستم کنترل انجام شود، نه صرفاً بر اساس سری یا ابعاد انکودر.

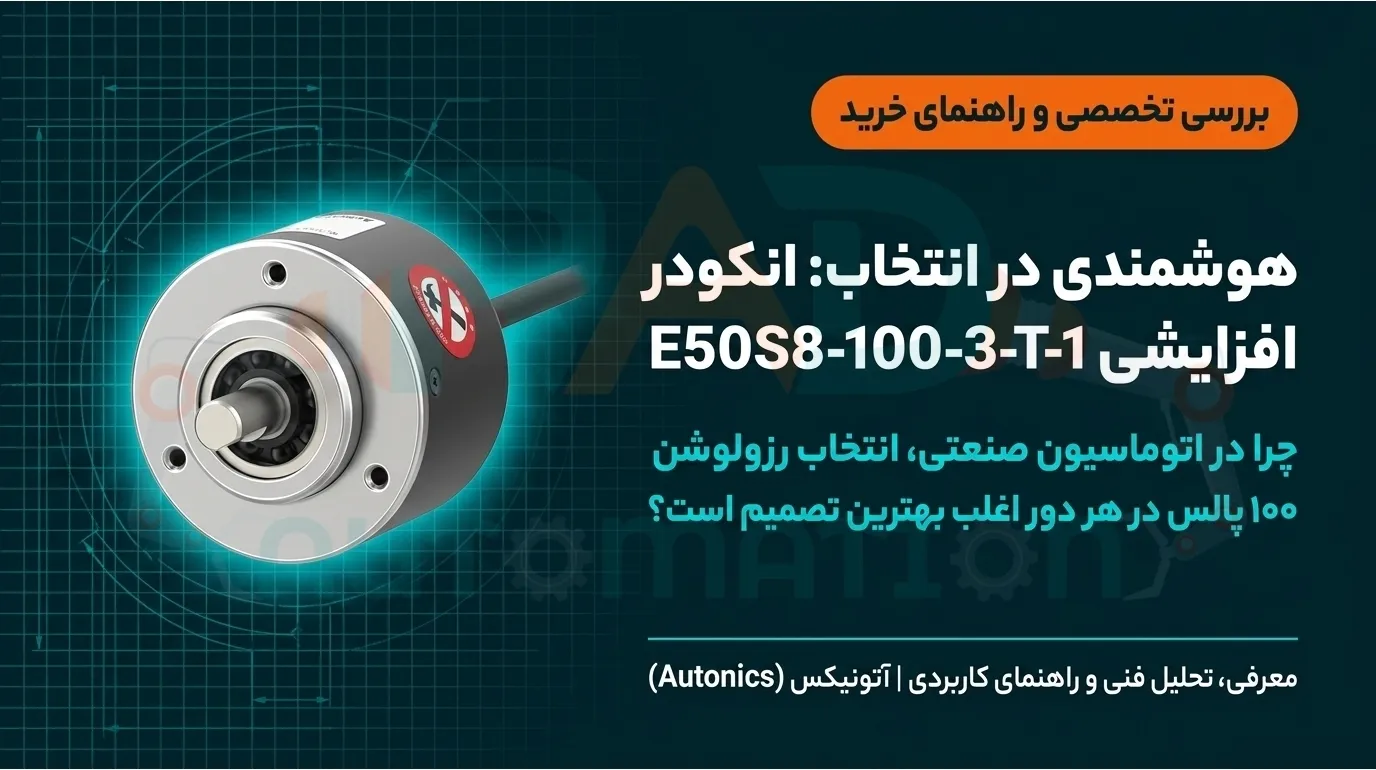

معرفی انکودر افزایشی آتونیکس مدل E50S8-100-3-T-1

چرا رزولوشن 100 PPR در برخی پروژه‌ها انتخاب مناسب‌تری است؟

هنگام انتخاب انکودر، معمولاً اولین مشخصه‌ای که توجه طراح را جلب می‌کند، تعداد پالس تولید شده در هر دور است. در نتیجه، این تصور به وجود می‌آید که رزولوشن بالاتر همیشه به معنای دقت بیشتر و در نهایت عملکرد بهتر سیستم خواهد بود.

اما در طراحی سیستم‌های اتوماسیون، موضوع به همین سادگی نیست.

رزولوشن بالاتر، علاوه بر افزایش دقت اندازه‌گیری، تعداد پالس‌های تولیدی را نیز افزایش می‌دهد. این موضوع مستقیماً بر حجم داده‌ای که PLC یا Motion Controller باید پردازش کند تأثیر می‌گذارد. اگر ظرفیت پردازش کنترلر، سرعت دوران محور یا دقت موردنیاز فرآیند با این حجم از اطلاعات متناسب نباشد، استفاده از رزولوشن‌های بالا مزیت قابل توجهی ایجاد نخواهد کرد.

مدل E50S8-100-3-T-1  دقیقاً برای چنین شرایطی طراحی شده است؛ یعنی پروژه‌هایی که هدف اصلی آن‌ها کنترل سرعت، تشخیص جهت حرکت، شمارش سیکل یا پایش حرکت محور است و نیازی به ثبت جزئی‌ترین تغییرات موقعیت وجود ندارد.

به بیان دیگر، در بسیاری از ماشین‌آلات صنعتی، انتخاب رزولوشن 100 PPR نه یک محدودیت، بلکه یک تصمیم مهندسی برای ایجاد تعادل میان دقت موردنیاز، سرعت پردازش و پایداری سیستم کنترل است.

بزرگترین اشتباه هنگام انتخاب انکودر

نگاهی سریع به مشخصات فنی

در جدول زیر، مهم‌ترین مشخصات فنی مدل E50S8-100-3-T-1  بر اساس اطلاعات رسمی سری  E50  آورده شده است.

مشخصات فوق از دیتاشیت رسمی سری E50 استخراج شده‌اند.

مشخصات فنی انکودر E50S8-100-3-T-1

💡 تحلیل مهندسی اتوماسیون راد

در بسیاری از پروژه‌های صنعتی، مشاهده می‌شود که انتخاب انکودر تنها بر اساس رزولوشن انجام می‌شود؛ در حالی که این روش، همیشه به انتخاب مناسب منجر نمی‌شود. رزولوشن یکی از پارامترهای طراحی سیستم است و باید در کنار عواملی مانند سرعت محور، نوع مکانیزم، ظرفیت شمارش PLC و دقت مورد نیاز فرآیند بررسی شود.

برای مثال، اگر یک انکودر روی محور نوار نقاله، رول انتقال یا مکانیزم شمارش قطعات نصب شود، در اغلب موارد هدف، کنترل صحیح سرعت یا ثبت تعداد حرکت‌ها است؛ نه موقعیت‌یابی با دقت میکرونی. در چنین کاربردهایی، افزایش غیرضروری تعداد پالس‌ها می‌تواند تنها حجم داده‌های ورودی به کنترلر را بیشتر کند، بدون آنکه تأثیر محسوسی بر کیفیت عملکرد دستگاه داشته باشد.

از دیدگاه مهندسی،  E50S8-100-3-T-1 زمانی انتخاب مناسبی است که سه شرط هم‌زمان برقرار باشند:

• فرآیند به رزولوشن بسیار بالا نیاز نداشته باشد.
• کنترلر بتواند اطلاعات حرکتی را بدون پیچیدگی اضافی پردازش کند.
• اولویت سیستم، عملکرد پایدار و قابل اطمینان در کنار سادگی پیاده‌سازی باشد.

به همین دلیل، ارزیابی این مدل نباید تنها بر اساس عدد  100 PPR انجام شود؛ بلکه باید بررسی کرد این رزولوشن تا چه اندازه با نیاز واقعی ماشین، سرعت محور و معماری سیستم کنترل همخوانی دارد. همین نگاه، مبنای بررسی ادامه این صفحه خواهد بود؛ جایی که کاربردها، محدودیت‌ها و معیارهای انتخاب این مدل به‌ صورت تخصصی تحلیل می‌شوند.

چه ماشین‌آلاتی بیشترین بهره را از E50S8-100-3-T-1 می‌برند؟

انتخاب انکودر تنها با مقایسه مشخصات فنی انجام نمی‌شود؛ بلکه باید مشخص شود این مشخصات تا چه اندازه با نیاز واقعی ماشین هماهنگ هستند. رزولوشن  100 PPR در پروژه‌هایی عملکرد مطلوبی دارد که هدف اصلی آن‌ها کنترل سرعت، تشخیص جهت حرکت یا اندازه‌گیری موقعیت نسبی است و فرآیند به تفکیک‌پذیری بسیار بالا نیاز ندارد.

در چنین شرایطی، مدل  E50S8-100-3-T-1 می‌تواند اطلاعات حرکتی موردنیاز را با نرخ مناسبی در اختیار سیستم کنترل قرار دهد و از ایجاد بار پردازشی غیرضروری روی PLC یا کنترلر جلوگیری کند.

نمونه‌هایی از کاربردهای متداول این مدل عبارت‌اند از:

• خطوط انتقال و نوار نقاله
• دستگاه‌های بسته‌بندی
• ماشین‌آلات برش طولی
• تجهیزات رول‌جمع‌کن و رول‌بازکن
• سیستم‌های شمارش قطعات
• ماشین‌آلات چاپ با کنترل سرعت
• تجهیزات صنایع غذایی و دارویی
• خطوط مونتاژ و انتقال محصول

البته انتخاب نهایی همواره باید بر اساس شرایط واقعی پروژه انجام شود و صرفاً نوع ماشین‌آلات، معیار کافی برای انتخاب انکودر نیست.

کاربرد انکودر آتونیکس مدل  E50S8-100-3-T-1

چه زمانی این مدل انتخاب مناسبی نیست؟

یکی از ویژگی‌های یک صفحه محصول تخصصی، بیان محدودیت‌های محصول در کنار قابلیت‌های آن است. هر انکودر برای محدوده مشخصی از کاربردها طراحی شده و استفاده از آن خارج از این محدوده، ممکن است دقت یا عملکرد مورد انتظار را تأمین نکند.

مدل E50S8-100-3-T-1  معمولاً در شرایط زیر بهترین گزینه محسوب نمی‌شود:

این موارد به معنی ضعف این مدل نیست؛ بلکه نشان می‌دهد هر رزولوشن برای کاربرد مشخصی طراحی شده است و انتخاب صحیح، وابسته به نیاز پروژه خواهد بود.

چه زمانی انکودر 100 پالس آتونیکس توصیه نمی شود

مقایسه مهندسی رزولوشن 100 PPR با رزولوشن‌های بالاتر

رزولوشن انکودر یکی از مهم‌ترین عوامل تعیین‌کننده میزان اطلاعاتی است که سیستم کنترل در هر دور محور دریافت می‌کند. با افزایش تعداد پالس‌ها، دقت اندازه‌گیری نیز افزایش می‌یابد، اما در مقابل حجم داده‌های ورودی به کنترلر نیز بیشتر خواهد شد.

به همین دلیل، انتخاب رزولوشن مناسب همواره نوعی ایجاد تعادل میان دقت، سرعت پردازش و نیاز واقعی فرآیند است.

جدول زیر مقایسه‌ای کلی میان رزولوشن 100 PPR و رزولوشن‌های بالاتر ارائه می‌دهد.

این جدول به معنی برتری یکی از دو گزینه نیست؛ بلکه نشان می‌دهد هر رزولوشن برای نوع مشخصی از کاربردها طراحی شده است.

مقایسه انکودر با رزولوشن 100 پالس و 1024 پالس

خروجی Totem Pole در عمل چه تأثیری بر طراحی مدار دارد؟

یکی از مشخصات مهم مدل E50S8-100-3-T-1، استفاده از خروجی  Totem Pole است. این نوع خروجی در بسیاری از سیستم‌های کنترل صنعتی به دلیل سازگاری با ورودی‌های متداول PLC و کنترلرها مورد استفاده قرار می‌گیرد. مطابق اطلاعات رسمی سری E50 ، نسخه  T-1 با تغذیه  5 تا 24 ولت DC عرضه می‌شود.

در عمل، استفاده از خروجی Totem Pole می‌تواند مزایای زیر را به همراه داشته باشد:

• سازگاری با بسیاری از ورودی‌های دیجیتال PLC
• کاهش نیاز به تجهیزات واسط در کاربردهای عمومی
• پاسخ‌دهی مناسب در سرعت‌های معمول صنعتی
• ساده‌تر شدن سیم‌بندی در بسیاری از پروژه‌ها

البته نوع خروجی، تنها یکی از عوامل انتخاب انکودر است. در پروژه‌هایی که فاصله کابل‌کشی زیاد است، محیط دارای نویز الکترومغناطیسی شدید است یا انتقال سیگنال با سرعت بالا انجام می‌شود، لازم است نوع خروجی متناسب با شرایط پروژه انتخاب شود.

💡 دیدگاه مهندسی اتوماسیون راد

یکی از اشتباهات رایج در انتخاب انکودر، شروع فرآیند انتخاب از روی کاتالوگ محصول است. در حالی که مسیر صحیح دقیقاً برعکس است.

ابتدا باید مشخص شود ماشین چه اطلاعاتی از حرکت محور نیاز دارد؛ سپس رزولوشن، نوع خروجی و سایر مشخصات انکودر بر همان اساس انتخاب شوند.

پیشنهاد می‌شود پیش از انتخاب این مدل، حداقل به چهار سؤال زیر پاسخ داده شود:

• حداقل دقت موردنیاز فرآیند چقدر است؟
• محور با چه سرعتی دوران می‌کند؟
• PLC یا کنترلر تا چه فرکانسی قابلیت دریافت پالس دارد؟
• هدف از نصب انکودر، کنترل سرعت است یا موقعیت‌یابی دقیق؟

پاسخ به این پرسش‌ها معمولاً مشخص می‌کند که آیا  E50S8-100-3-T-1 انتخاب مناسبی برای پروژه است یا باید رزولوشن یا نوع خروجی دیگری بررسی شود.

پرسش‌های متداول درباره انکودر افزایشی آتونیکس E50S8-100-3-T-1

آیا انکودر E50S8-100-3-T-1 برای کنترل سرعت مناسب است؟

بله. این مدل برای کاربردهایی که هدف آن‌ها اندازه‌گیری سرعت دوران، تشخیص جهت حرکت یا پایش موقعیت نسبی محور است، گزینه مناسبی محسوب می‌شود. رزولوشن 100 پالس در هر دور در بسیاری از ماشین‌آلات صنعتی، اطلاعات کافی را برای کنترل سرعت در اختیار PLC یا کنترلر قرار می‌دهد، بدون اینکه حجم پردازش غیرضروری ایجاد کند.

آیا این مدل برای موقعیت‌یابی دقیق کاربرد دارد؟

این موضوع به میزان دقت موردنیاز پروژه بستگی دارد.

اگر فرآیند تنها به تشخیص موقعیت نسبی یا کنترل حرکت نیاز داشته باشد، این مدل می‌تواند پاسخگوی نیاز سیستم باشد. اما در پروژه‌هایی که کوچک‌ترین تغییرات زاویه‌ای باید با دقت بالا اندازه‌گیری شوند، معمولاً استفاده از انکودرهایی با رزولوشن بالاتر انتخاب مناسب‌تری خواهد بود.

خروجی Totem Pole با چه تجهیزاتی سازگار است؟

مدل E50S8-100-3-T-1 از خروجی Totem Pole استفاده می‌کند که در بسیاری از PLCها و کنترلرهای صنعتی قابل استفاده است. البته پیش از انتخاب، لازم است مشخصات ورودی تجهیزات کنترلی با نوع خروجی و ولتاژ تغذیه انکودر تطبیق داده شود تا از سازگاری کامل سیستم اطمینان حاصل شود. مشخصات خروجی این مدل مطابق دیتاشیت رسمی سری E50 ارائه شده است.

کانال Z چه کاربردی دارد؟

این مدل علاوه بر کانال‌های A و B، دارای کانال Z نیز هست. پالس Z در هر دور محور تنها یک بار تولید می‌شود و معمولاً برای تعیین نقطه مرجع (Reference Point)، هم‌مرجع‌سازی (Homing) یا تشخیص موقعیت اولیه محور مورد استفاده قرار می‌گیرد.

آیا این انکودر برای تمام PLC ها مناسب است؟

خیر. انتخاب انکودر باید بر اساس مشخصات PLC انجام شود. علاوه بر بررسی ولتاژ تغذیه و نوع خروجی، ظرفیت ورودی‌های پرسرعت (High Speed Counter) و حداکثر فرکانس قابل دریافت توسط کنترلر نیز باید بررسی شود تا از عملکرد صحیح سیستم اطمینان حاصل گردد.

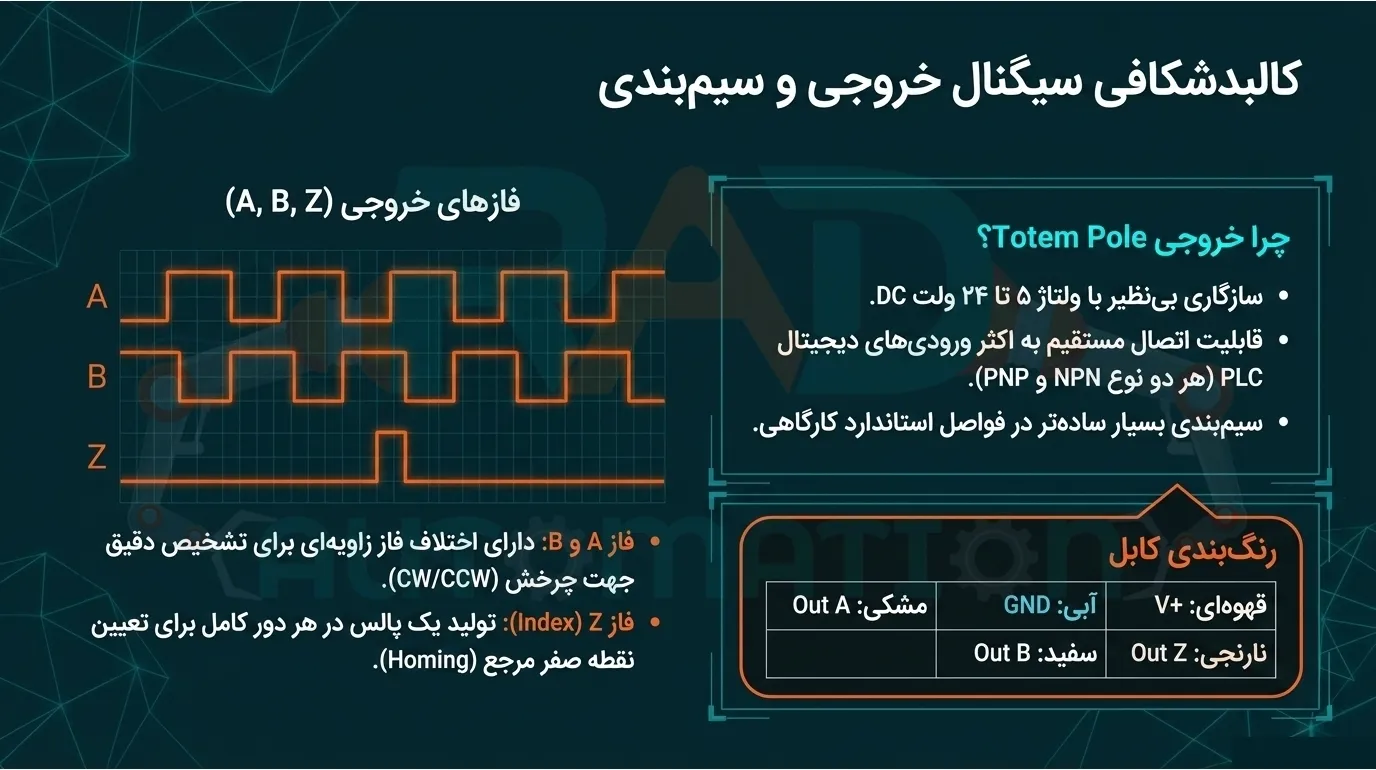

تحلیل خروجی و سیم بندی E50S8-100-3-T-1

چک‌لیست انتخاب قبل از خرید

پیش از انتخاب E50S8-100-3-T-1  آتونیکس بهتر است موارد زیر بررسی شوند.

✔ نوع کاربرد دستگاه (کنترل سرعت، شمارش یا موقعیت‌یابی نسبی)

✔ دقت موردنیاز فرآیند و مناسب بودن رزولوشن 100 PPR

✔ سازگاری قطر شفت 8 میلی‌متری با مجموعه مکانیکی

✔ مطابقت نوع خروجی Totem Pole با ورودی PLC یا کنترلر

✔ سازگاری ولتاژ تغذیه سیستم با محدوده 5 تا 24 ولت DC

✔ بررسی حداکثر سرعت دوران محور

✔ بررسی ظرفیت شمارش ورودی‌های پرسرعت کنترلر

✔ توجه به شرایط محیط نصب مانند گردوغبار، رطوبت و درجه حفاظت موردنیاز

انجام این بررسی‌ها پیش از خرید، احتمال انتخاب مدل نامناسب را کاهش داده و از ایجاد تغییرات پرهزینه در مراحل بعدی پروژه جلوگیری می‌کند.

نکاتی که پیش از انتخاب انکودر 100 پالس آتونیکس باید مرور کنید

چه زمانی بهتر است این مدل را انتخاب نکنید؟

اگرچه  E50S8-100-3-T-1 در بسیاری از کاربردهای صنعتی عملکرد مناسبی دارد، اما برای تمام پروژه‌ها بهترین انتخاب نیست.

در شرایط زیر بهتر است گزینه‌های دیگری نیز بررسی شوند:

• زمانی که سیستم به موقعیت‌یابی با دقت بسیار بالا نیاز دارد.
• در ماشین‌آلات CNC یا تجهیزات با تلرانس حرکتی بسیار کم.
• در پروژه‌هایی که طراحی کنترل بر پایه رزولوشن‌های بالا انجام شده است.
• زمانی که محاسبات کنترلی به تعداد بسیار زیادی پالس در هر دور نیاز دارند.
• در کاربردهایی که مشخصات فنی پروژه، رزولوشن بالاتری را الزام می‌کند.

انتخاب انکودر زمانی صحیح خواهد بود که مشخصات محصول با نیاز واقعی سیستم هماهنگ باشد؛ نه زمانی که صرفاً بالاترین مشخصات فنی انتخاب شود.

نمایندگی آتونیکس

انتخاب تجهیزات اتوماسیون صنعتی تنها به تطبیق کد محصول با سفارش ختم نمی‌شود. در بسیاری از پروژه‌ها، تفاوت در نوع خروجی، ولتاژ تغذیه، رزولوشن یا حتی نسخه دقیق یک تجهیز می‌تواند باعث ناسازگاری با سیستم کنترل یا افزایش هزینه‌های راه‌اندازی شود. به همین دلیل، علاوه بر تهیه محصول، بررسی مشخصات فنی و اطمینان از انتخاب صحیح مدل نیز اهمیت زیادی دارد.

اتوماسیون راد به‌عنوان نمایندگی فروش تجهیزات آتونیکس در تهران، محصولات این برند را در کنار اطلاعات فنی، مشخصات کاتالوگی و راهنمای انتخاب در اختیار کاربران قرار می‌دهد تا فرآیند انتخاب تجهیزات بر پایه نیاز واقعی پروژه انجام شود. هدف از ارائه این اطلاعات، کمک به مهندسان، طراحان تابلو برق، سازندگان ماشین‌آلات و واحدهای نگهداری و تعمیرات است تا پیش از ثبت سفارش، بتوانند تطابق مدل انتخابی با شرایط پروژه خود را ارزیابی کنند.

در صورتی که برای انتخاب میان مدل‌های مختلف سری E50 یا بررسی سازگاری این انکودر با PLC، اینورتر یا سایر تجهیزات کنترلی نیاز به اطلاعات بیشتری داشته باشید، می‌توانید از مشخصات فنی، کاتالوگ‌ها و مشاوره تخصصی ارائه‌شده توسط کارشناسان اتوماسیون راد استفاده کنید. این رویکرد به کاهش خطا در انتخاب تجهیز و افزایش اطمینان از سازگاری آن با سیستم کمک می‌کند.

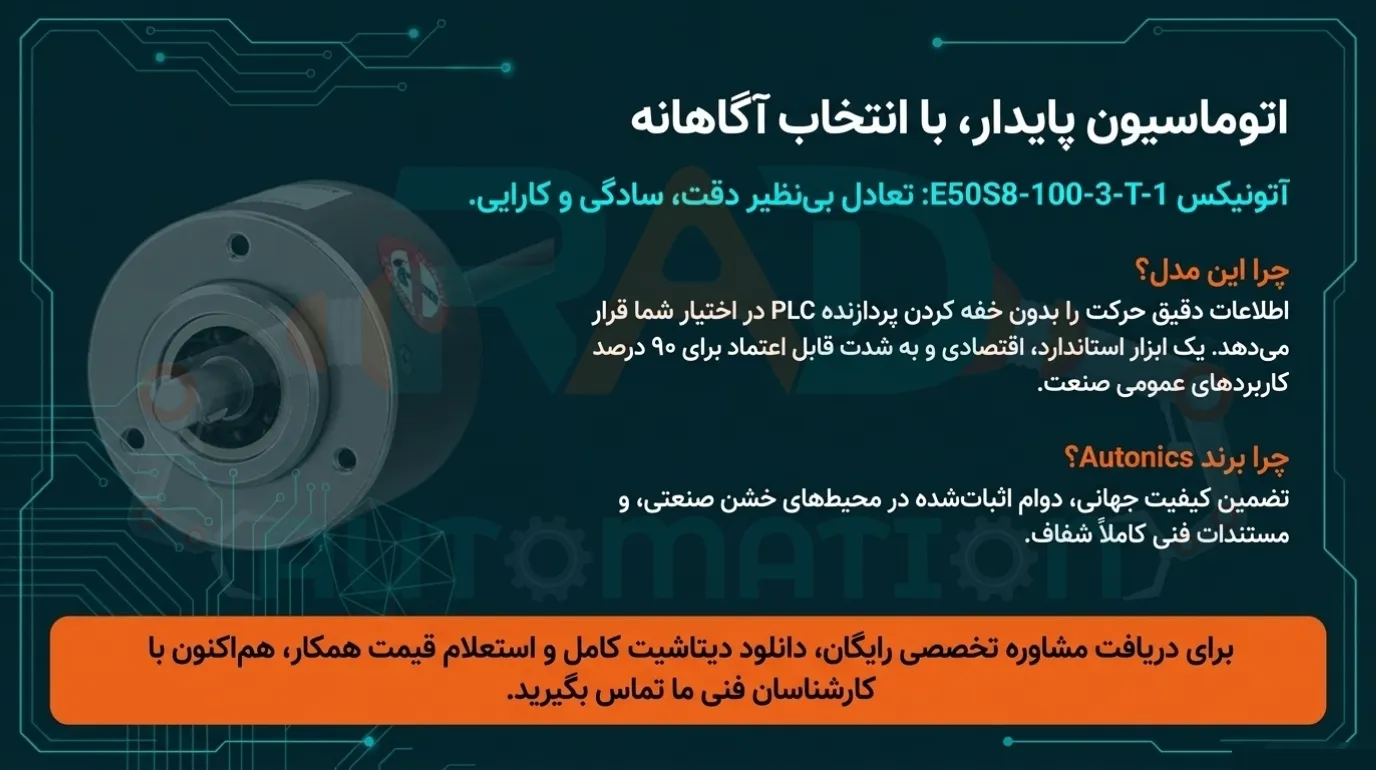

نمایندگی آتونیکس

جمع‌بندی

انکودر افزایشی آتونیکس E50S8-100-3-T-1 یک انکودر شفت‌دار با رزولوشن 100 پالس در هر دور، خروجی Totem Pole و کانال‌های A، B و Z است که برای کاربردهایی مانند کنترل سرعت، تشخیص جهت حرکت و اندازه‌گیری موقعیت نسبی در بسیاری از سیستم‌های اتوماسیون صنعتی طراحی شده است. این مدل با تغذیه 5 تا 24 ولت DC، فرکانس پاسخ 300 کیلوهرتز و حداکثر سرعت 5000 دور بر دقیقه، مشخصاتی را ارائه می‌دهد که در بسیاری از ماشین‌آلات صنعتی قابل استفاده هستند.

نکته مهم در انتخاب این محصول، توجه به تناسب رزولوشن با نیاز واقعی پروژه است. اگر هدف، کنترل سرعت، شمارش یا پایش حرکت محور باشد، رزولوشن 100 PPR می‌تواند انتخابی منطقی و متناسب با نیاز سیستم باشد. اما در پروژه‌هایی که دقت بسیار بالا یا موقعیت‌یابی دقیق اولویت دارد، بهتر است سایر مدل‌های این خانواده نیز متناسب با مشخصات فنی پروژه بررسی شوند.
