کنترلر دمای آتونیکس TC4M-24R | مشخصات فنی، کاربرد و راهنمای انتخاب

کنترلر دمای آتونیکس TC4M-24R یک کنترلر دمای دیجیتال صنعتی از سری TC آتونیکس است که برای اندازه‌گیری و کنترل دما در فرآیندهای حرارتی به کار می‌رود. این مدل با ابعاد پنل 72×72 میلی‌متر، تغذیه 100 تا 240 ولت AC، ورودی ترموکوپل و سنسور مقاومتی دما، روش‌های کنترل روشن/خاموش (ON/OFF) و کنترل تناسبی، انتگرالی و مشتقی (PID)، دو خروجی آلارم و خروجی رله به‌همراه درایو رله حالت جامد (SSR Drive) طراحی شده است.

در انتخاب کنترلر دمای آتونیکس TC4M-24R نباید تنها به اندازه پنل یا شباهت ظاهری مدل توجه کرد. نوع سنسور، ولتاژ تغذیه، روش کنترل، مشخصات بار حرارتی، نوع خروجی و شرایط نصب باید با نیاز واقعی سیستم مطابقت داشته باشند. این موضوع در زمان جایگزینی یک کنترلر قدیمی اهمیت بیشتری دارد؛ زیرا مدل‌هایی با ظاهر مشابه می‌توانند از نظر مشخصات الکتریکی و عملکردی متفاوت باشند.

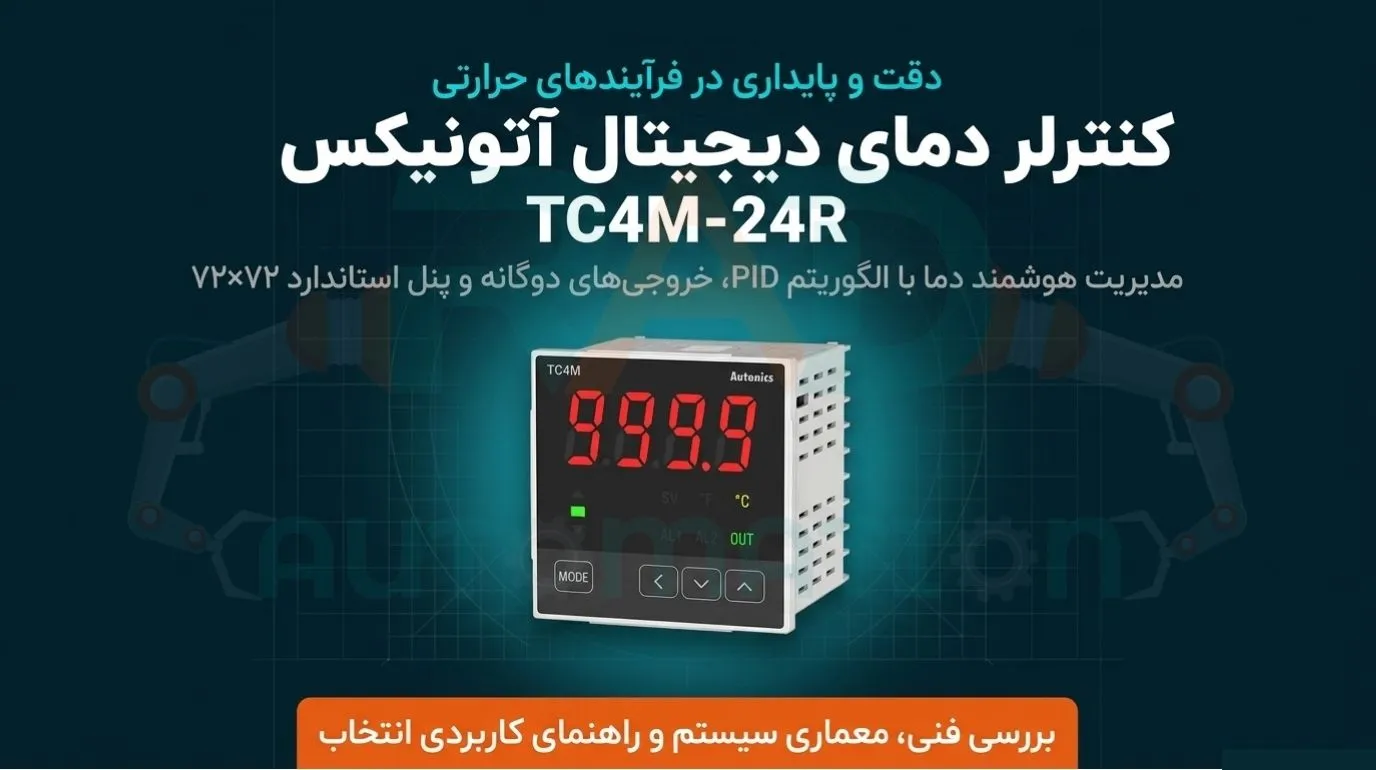

معرفی کنترلر دمای آتونیکس مدل TC4M-24R

کنترلر دمای TC4M-24R چگونه کار می‌کند؟

TC4M-24R دمای فرآیند را از طریق سنسور دریافت می‌کند، مقدار اندازه‌گیری‌شده را نمایش می‌دهد و آن را با دمای هدف مقایسه می‌کند. سپس بر اساس روش کنترل انتخاب‌شده، خروجی را برای مدیریت تجهیز حرارتی فعال یا غیرفعال می‌کند.

ساختار کلی سیستم به شکل زیر است:

سنسور دما ← کنترلر TC4M-24R ← خروجی کنترل ← SSR یا بار کنترلی ← فرآیند حرارتی

در این فرآیند، مقدار واقعی دما با عنوان مقدار فرآیند (Present Value – PV) و دمای هدف با عنوان مقدار تنظیمی (Setting Value – SV) شناخته می‌شود. کنترلر با بررسی اختلاف این دو مقدار، عملکرد خروجی را متناسب با روش کنترل تنظیم می‌کند.

بنابراین عملکرد نهایی فقط به خود کنترلر وابسته نیست. محل نصب سنسور، سرعت انتقال حرارت، ظرفیت المنت، شرایط محیطی و تنظیم پارامترهای کنترل نیز بر پایداری دما اثر دارند.

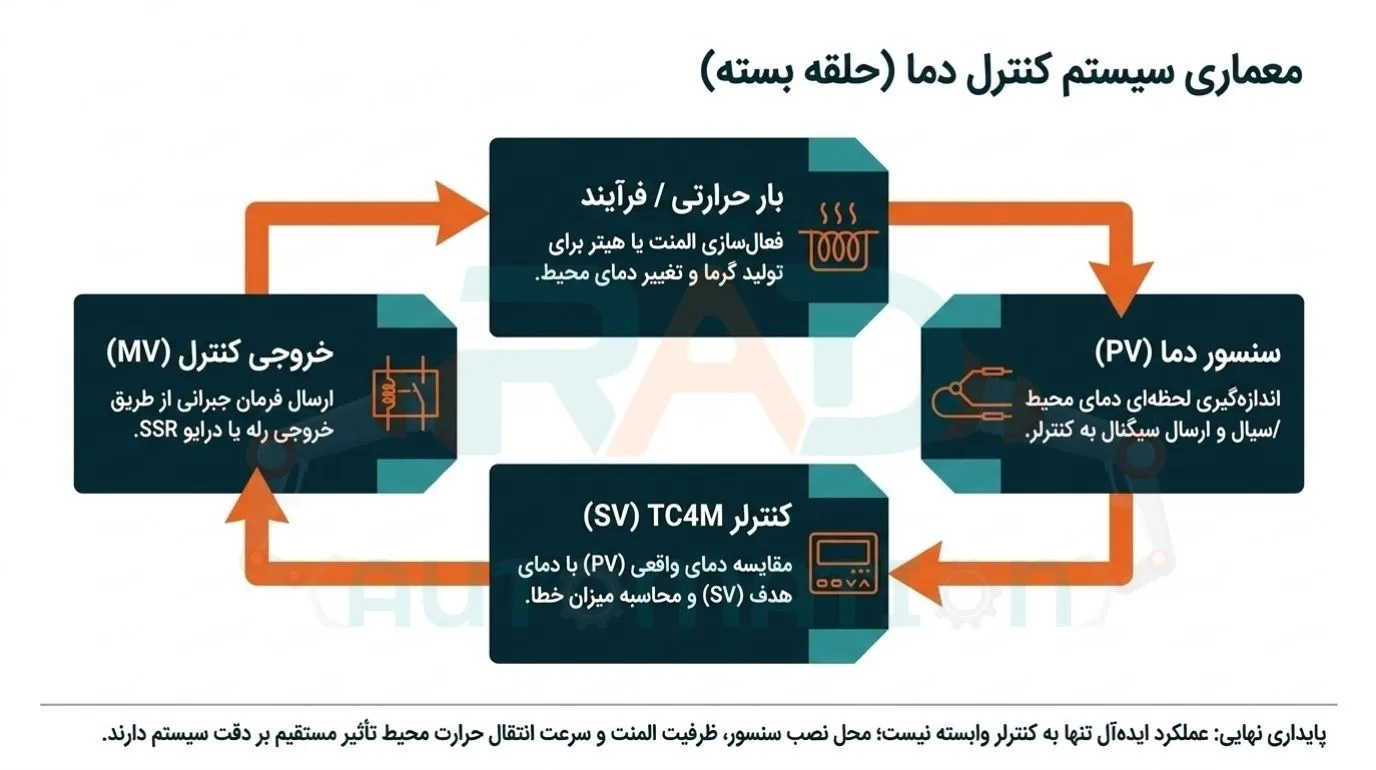

نحوه عملکرد کنترلر دمای آتونیکس مدل TC4M-24R

مشخصات فنی کنترلر دمای آتونیکس TC4M-24R

این مشخصات نشان می‌دهند که TC4M-24R برای کاربردهای عمومی کنترل یک ناحیه دمایی در تجهیزات صنعتی طراحی شده است. با این‌حال، انتخاب نهایی باید بر اساس مشخصات کامل فرآیند و بار انجام شود.

کد TC4M-24R چه اطلاعاتی دارد؟

کد TC4M-24R آتونیکس اطلاعاتی درباره ساختار دستگاه ارائه می‌کند و بهتر است هر بخش آن به‌صورت مستقل تفسیر شود.

TC؛ سری کنترلر دما

حروف TC نشان‌دهنده سری کنترلرهای دمای آتونیکس است. این سری شامل مدل‌هایی با ابعاد، تغذیه و ساختار خروجی متفاوت است؛ بنابراین انتخاب مدل صرفاً بر اساس سری محصول کافی نیست.

عدد 4؛ نمایشگر چهاررقمی

عدد  4 در بخش ابتدایی مدل، به نمایشگر چهاررقمی دستگاه اشاره دارد. نمایشگر LED هفت‌بخشی برای نمایش مقادیر اندازه‌گیری‌شده، مقدار تنظیمی و پارامترهای دستگاه استفاده می‌شود.

حرف M؛ ابعاد پنل

حرف M  اندازه پنل را مشخص می‌کند. در TC4M ابعاد نمای پنل 72×72 میلی‌متر است. برای نصب در تابلو، ابعاد برش نیز اهمیت دارد که برای این مدل 68×68 میلی‌متر با تلرانس +0.7 میلی‌متر است.

عدد 2؛ دو خروجی آلارم

عدد 2 در بخش (24)R نشان‌دهنده وجود دو خروجی آلارم است و نباید به‌عنوان ولتاژ 24 ولت تفسیر شود.

عدد 4؛ تغذیه 100 تا 240 ولت AC

عدد  4 در این بخش به محدوده تغذیه 100 تا 240 ولت AC، 50/60 هرتز مربوط می‌شود. بنابراین عبارت «24» در کد TC4M-24R به معنی تغذیه 24 ولت نیست.

حرف R؛ خروجی رله و  SSR Drive

حرف  R در انتهای مدل، ساختار خروجی کنترلی شامل خروجی رله و درایو SSR را مشخص می‌کند.

در نتیجه، کد TC4M-24R به‌صورت کاربردی نشان‌دهنده کنترلر دمای سری TC با نمایشگر چهاررقمی، پنل 72×72 میلی‌متر، دو خروجی آلارم، تغذیه 100 تا 240 ولت AC و خروجی رله به‌همراه درایو SSR است.

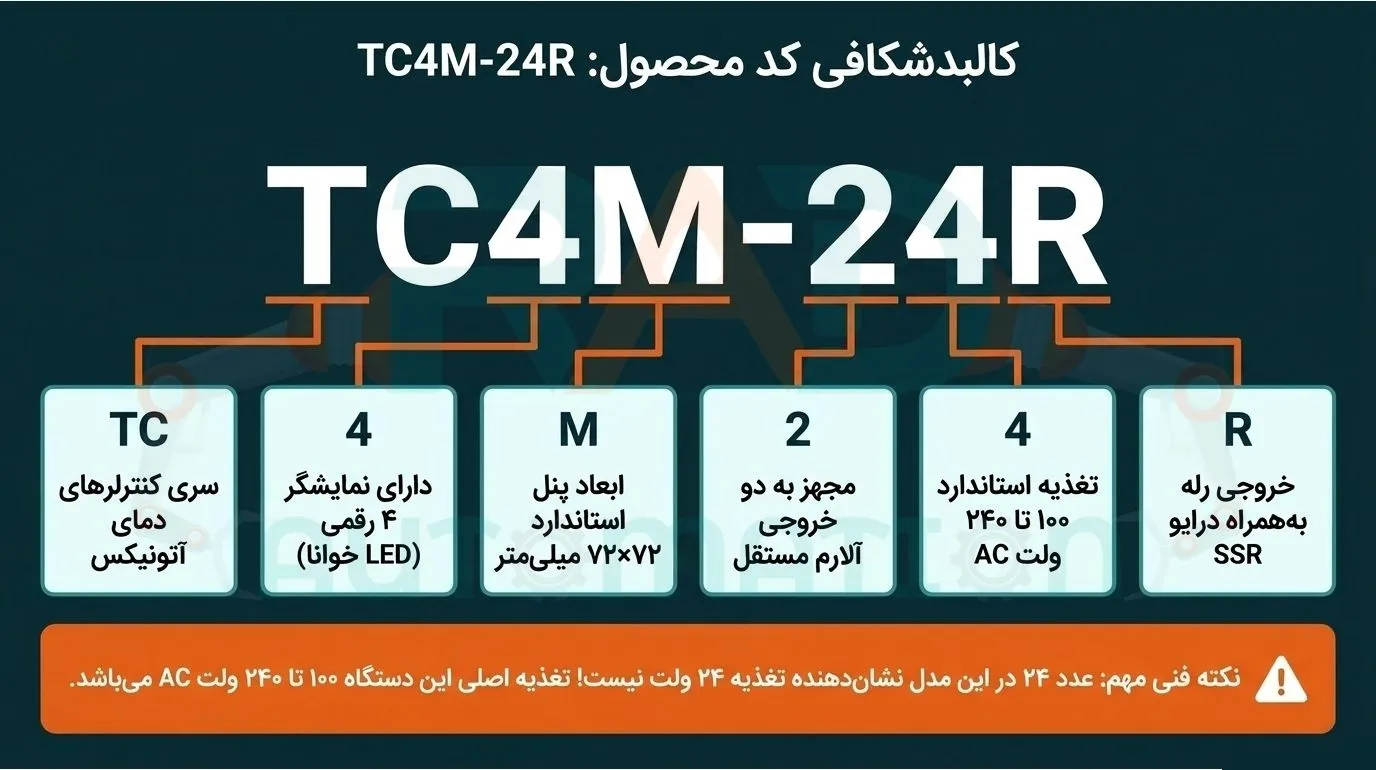

کدخوانی کنترلر دمای آتونیکس مدل TC4M-24R

ورودی‌های سنسور TC4M-24R

TC4M-24R از ورودی‌های زیر پشتیبانی می‌کند:

• ترموکوپل نوع K
• ترموکوپل نوع J
• ترموکوپل نوع L
• DPt100  (Pt100 استاندارد DIN)
• Cu50

DPt100 در اصطلاح رایج بازار همان سنسور مقاومتی 100 اهمی Pt100 است که در مشخصات فنی آتونیکس با این عنوان درج می‌شود.

انتخاب سنسور باید بر اساس محدوده دمای فرآیند، دقت مورد نیاز، سرعت تغییر دما، محل نصب و شرایط محیطی انجام شود. همچنین نوع سنسور انتخاب‌شده باید در تنظیمات کنترلر نیز به‌درستی تعیین شود؛ زیرا تنظیم ورودی نادرست می‌تواند باعث نمایش مقدار اشتباه دما شود.

در کابل‌کشی نیز باید مسیر سیم سنسور تا حد امکان از کابل‌های قدرت، اینورتر، موتور و منابع نویز الکتریکی فاصله داشته باشد.

روش‌های کنترل دما کنترلر دمای آتونیکس مدل TC4M-24R

کنترلر دمای آتونیکس مدل TC4M-24R از روش‌های روشن/خاموش (ON/OFF)، تناسبی (P)، تناسبی-انتگرالی (PI)، تناسبی-مشتقی (PD) و تناسبی-انتگرالی-مشتقی (PID) پشتیبانی می‌کند.

کنترل روشن/خاموش  (ON/OFF)

در کنترل ON/OFF، خروجی با توجه به اختلاف بین دمای اندازه‌گیری‌شده و مقدار تنظیمی، روشن یا خاموش می‌شود. این روش برای فرآیندهایی مناسب است که نوسان دما در یک محدوده مشخص قابل قبول باشد.

کنترل  PID

در فرآیندهایی که پایداری و کنترل دقیق‌تر دما اهمیت دارد، می‌توان از کنترل PID استفاده کرد. این روش عملکرد تناسبی، انتگرالی و مشتقی را برای تنظیم رفتار خروجی ترکیب می‌کند.

کنترلر دمای آتونیکس مدل TC4M-24R  از تنظیم خودکار (Auto Tuning) نیز پشتیبانی می‌کند. با این ‌حال، تغییر ظرفیت حرارتی، نوع محصول، محل سنسور یا شرایط فرآیند می‌تواند رفتار سیستم را تغییر دهد و در نتیجه پارامترهای کنترل نیاز به بررسی مجدد داشته باشند.

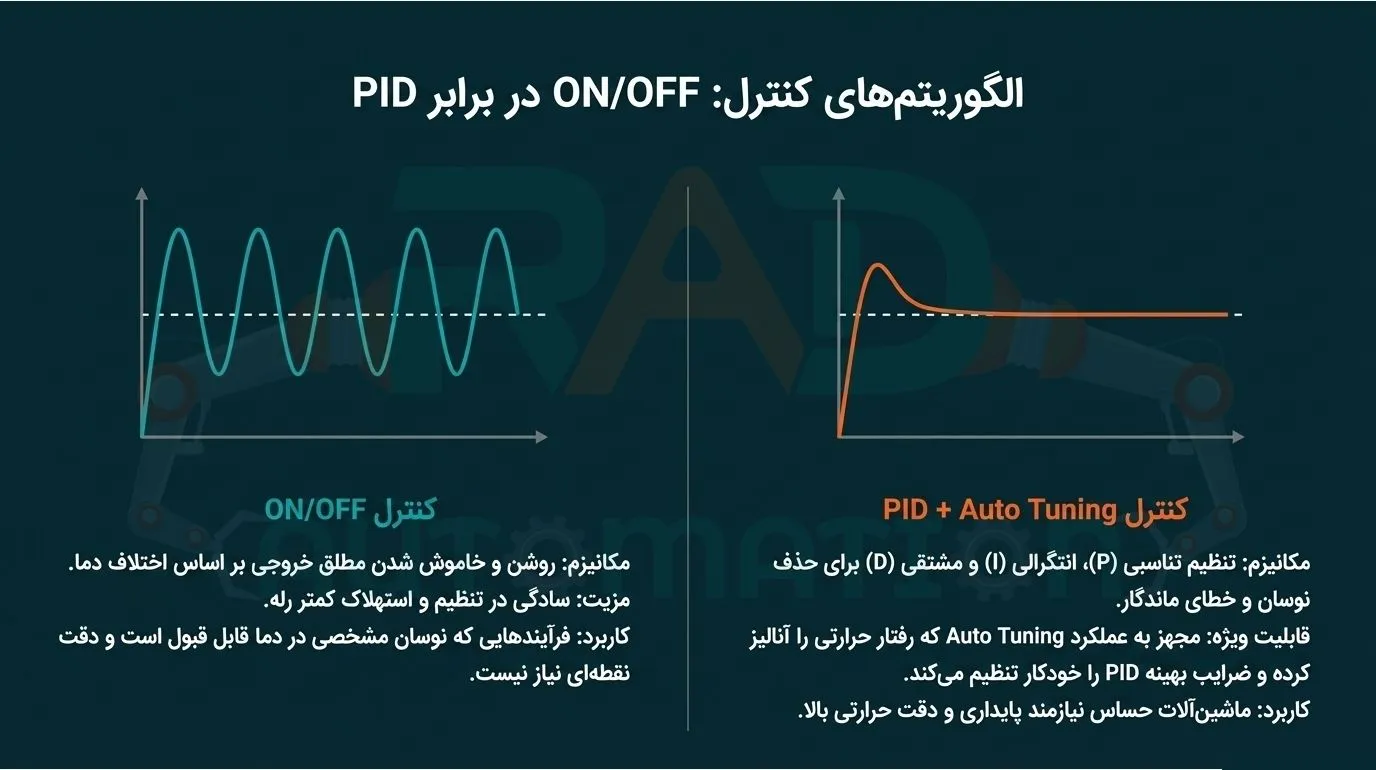

الگوریتم کنترل PID و ON/OFF

خروجی رله و درایو SSR در کنترلر دمای آتونیکس TC4M-24R

کنترلر دمای آتونیکس TC4M-24R دارای خروجی رله اصلی با ظرفیت 250 ولت AC و 3 آمپر و 30 ولت DC و 3 آمپر است. بنابراین استفاده از کنتاکت رله برای بارهای DC نیز در محدوده تعیین ‌شده امکان‌پذیر است.

در کنار آن، خروجی درایو SSR با 12 ولت DC  ولت ±2 و حداکثر 20 میلی‌آمپر برای فرمان دادن به یک رله حالت جامد خارجی استفاده می‌شود و نباید با خروجی قدرت برای اتصال مستقیم المنت اشتباه گرفته شود.

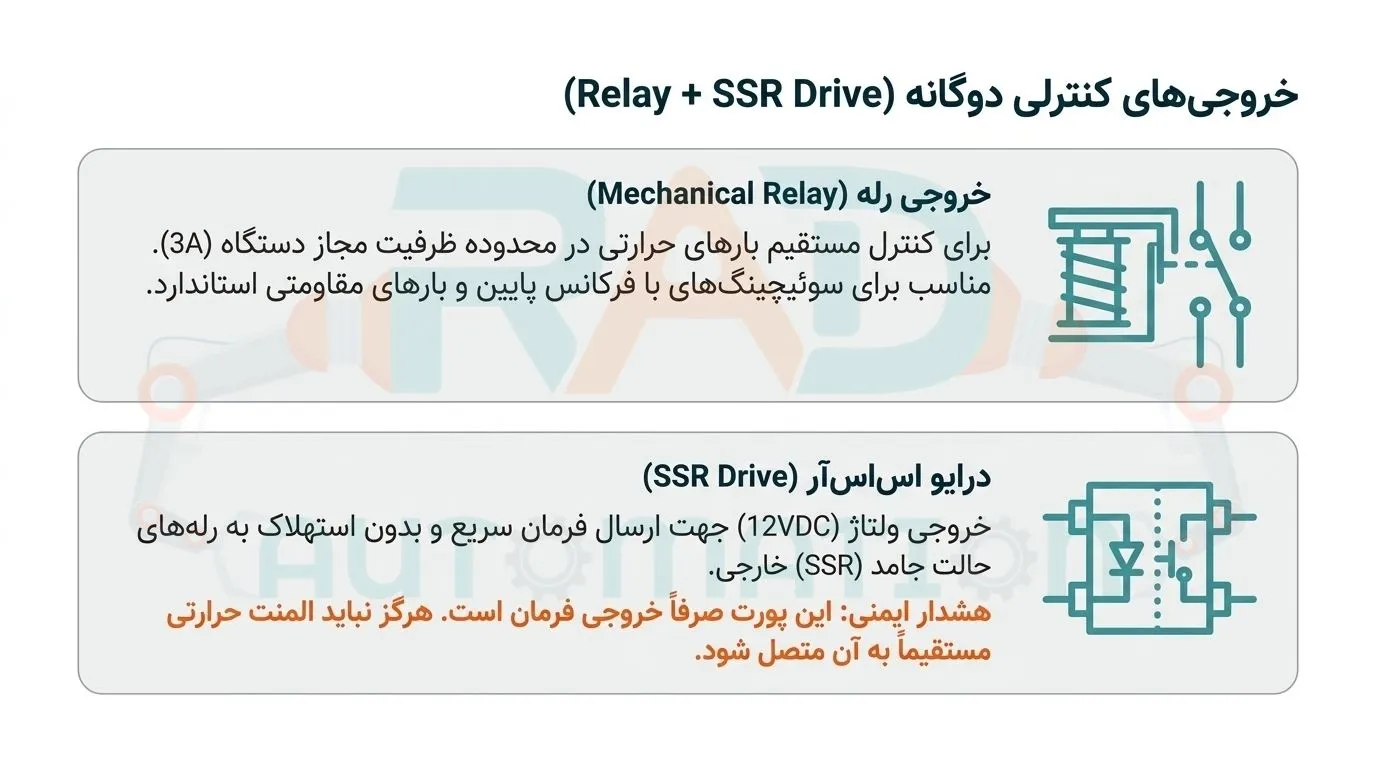

خروجی های کنترلر دمای آتونیکس مدل TC4M-24R

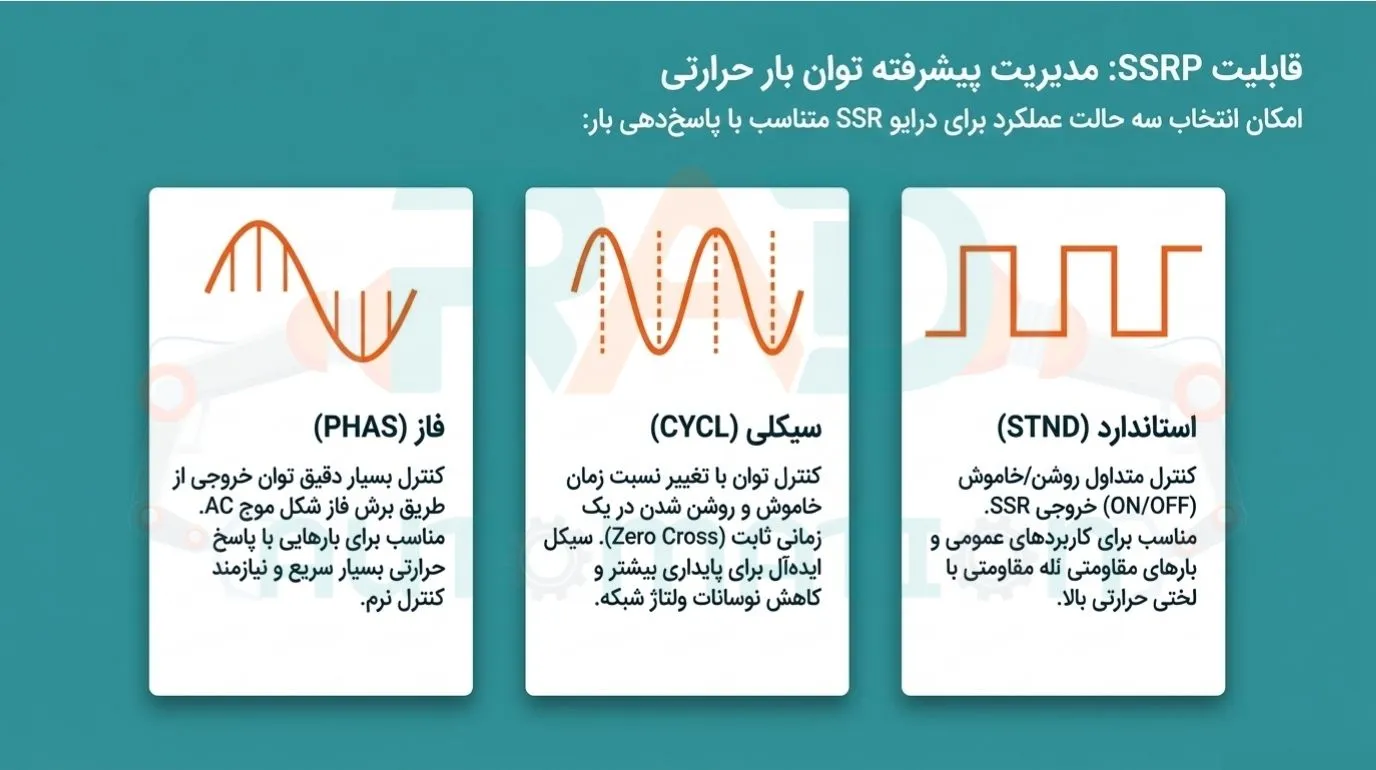

قابلیت SSRP در  TC4M-24Rآتونیکس

یکی از قابلیت‌های مهم این مدل، امکان تنظیم نوع عملکرد درایو SSR از طریق پارامتر SSRM است. این پارامتر سه حالت کنترلی را در اختیار کاربر قرار می‌دهد:

• STND :کنترل استاندارد روشن/خاموش  (Standard ON/OFF)
•  :CYCLکنترل سیکلی   (Cycle Control)
•  :PHASکنترل فاز (Phase Control)

کنترل سیکلی می‌تواند برای کنترل مناسب‌تر توان در برخی بارهای حرارتی استفاده شود و کنترل فاز امکان تنظیم دقیق‌تر توان را فراهم می‌کند. انتخاب حالت مناسب باید بر اساس نوع بار و الزامات فرآیند انجام شود.

در صورت استفاده از SSR خارجی، ولتاژ و جریان بار، نوع بار و شرایط دفع حرارت SSR نیز باید متناسب با سیستم انتخاب شوند.

دو خروجی آلارم چه کاربردی دارند؟

کنترلر دمایTC4M-24R دارای دو خروجی آلارم مستقل است که امکان تعریف دو وضعیت هشدار مجزا را فراهم می‌کند. با این‌ حال، ظرفیت کنتاکت‌های آلارم با رله اصلی متفاوت است و برای هر خروجی 250  ولت AC و 1 آمپر تعیین شده است.

بنابراین نباید بارهایی با جریان بالاتر مستقیماً به کنتاکت‌های AL1 و AL2 متصل شوند. در کاربردهایی که بار بیشتری نیاز است، خروجی آلارم می‌تواند برای فرمان دادن به یک تجهیز واسط مناسب در مدار استفاده شود.

قابلیت SSRP در کنترلر دمای آتونیکس مدل TC4M-24R

کاربردهای کنترلر دمای آتونیکس  TC4M-24R

TC4M-24R آتونیکس در صورت تطابق مشخصات فنی با نیاز فرآیند، می‌تواند در تجهیزات مختلفی مورد استفاده قرار گیرد.

ماشین‌آلات دارای المنت حرارتی

در ماشین‌آلاتی که یک ناحیه حرارتی مستقل دارند، این کنترلر می‌تواند دمای فرآیند را دریافت و خروجی حرارتی را بر اساس مقدار تنظیم‌شده کنترل کند.

خشک‌کن‌های صنعتی

در خشک‌کن‌ها، کنترل پایدار دما برای ایجاد شرایط حرارتی مناسب اهمیت دارد. نوع سنسور، محدوده دما و ظرفیت سیستم حرارتی باید با کنترلر هماهنگ باشد.

ماشین‌آلات بسته‌بندی

در بخش‌های حرارتی ماشین‌آلات بسته‌بندی که به کنترل دمای مستقل نیاز دارند، می‌توان از این کنترلر استفاده کرد.

قالب و تجهیزات فرآیندی

در تجهیزاتی که یک ناحیه دمایی مستقل دارند، TC4M-24R می‌تواند بخشی از حلقه اندازه‌گیری و کنترل دما باشد.

TC4M-24R چه زمانی انتخاب مناسبی نیست؟

این مدل برای همه کاربردها مناسب نیست. اگر سیستم به کنترل هم‌زمان چند ناحیه دمایی، ارتباط صنعتی، خروجی آنالوگ، ثبت اطلاعات فرآیند، ورودی سنسوری خارج از انواع پشتیبانی ‌شده یا قابلیت‌های پیشرفته‌تر نیاز داشته باشد، باید مدل دیگری بررسی شود.

انتخاب کنترلر با امکانات بیشتر الزاماً انتخاب بهتری نیست؛ مدل مناسب، کنترلی است که نیاز واقعی فرآیند را بدون پیچیدگی غیرضروری پوشش دهد.

عیب‌یابی خطاهای رایج  TC4M-24R

چرا دمای نمایش ‌داده ‌شده با دمای واقعی متفاوت است؟

نوع سنسور، تنظیم ورودی، سلامت سنسور، سیم‌کشی، محل نصب، انتقال حرارت و نویز الکتریکی باید بررسی شوند.

پیام OPEN به چه معناست؟

نمایش OPEN  معمولاً نشان‌دهنده مشکل در مسیر ورودی سنسور است. اتصال سنسور، سیم‌ها و احتمال قطع‌شدن مدار ورودی باید بررسی شود.

پیام HHHH یا LLLL چیست؟

این پیام‌ها به قرار گرفتن مقدار ورودی خارج از محدوده قابل اندازه‌گیری یا نمایش مربوط می‌شوند. نوع سنسور، سیم‌کشی و مقدار واقعی ورودی باید بررسی شود.

علت نوسان دمای فرآیند چیست؟

تنظیم نامناسب پارامترهای کنترل، محل نامناسب سنسور، تأخیر حرارتی یا ظرفیت نامتناسب سیستم گرمایشی می‌تواند باعث نوسان شود.

چرا خروجی کنترلر عمل نمی‌کند؟

تنظیمات کنترل، مقدار تنظیمی، وضعیت خروجی، سیم‌کشی، نوع بار و در صورت استفاده، وضعیت SSR خارجی باید بررسی شوند.

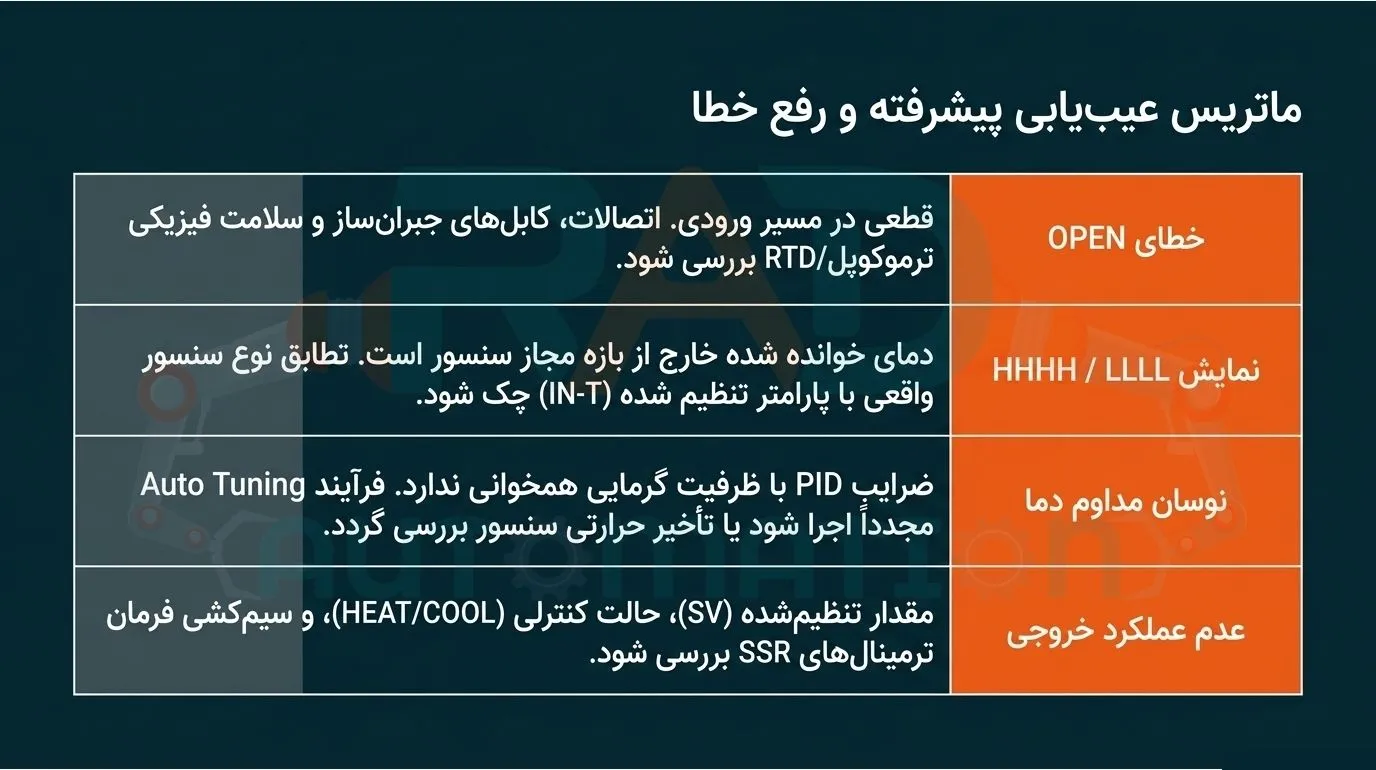

عیب یابی کنترلر دمای آتونیکس مدل TC4M-24R

راهنمای انتخاب و خرید کنترلر دمای  TC4M-24R

پیش از انتخاب کنترلر دمای TC4M-24R این موارد را بررسی کنید:

1. آیا منبع تغذیه در محدوده 100 تا 240 ولت AC است؟
2. آیا سنسور K، J، L، DPt100 یا Cu50 است؟
3. آیا کنترل یک ناحیه دمایی کافی است؟
4. آیا روش ON/OFF کافی است یا PID نیاز دارید؟
5. آیا مشخصات بار با خروجی رله یا SSR سازگار است؟
6. آیا SSR خارجی با جریان و ولتاژ بار متناسب است؟
7. آیا ظرفیت 250VAC/1A برای خروجی‌های آلارم با مدار موردنظر سازگار است؟
8. آیا ابعاد پنل 72×72 و برش 68×68 میلی‌متر با محل نصب مطابقت دارد؟
9. آیا شرایط محیطی تابلو با محدوده کاری کنترلر سازگار است؟

این بررسی پیش از خرید یا جایگزینی، احتمال انتخاب مدل نامتناسب بر اساس ظاهر یا نام محصول را کاهش می‌دهد.

نمایندگی آتونیکس و بررسی مشخصات مدل TC4M-24R

اتوماسیون راد به‌عنوان نمایندگی رسمی فروش محصولات آتونیکس، در زمینه تأمین تجهیزات اتوماسیون صنعتی این برند و ارائه مشاوره فنی برای انتخاب و استفاده از محصولات فعالیت می‌کند. در مورد کنترلرهای دما، صرفاً شباهت ظاهری یا نام مدل برای انتخاب کافی نیست؛ عواملی مانند نوع ورودی، روش کنترل، منبع تغذیه، نوع و ظرفیت خروجی، تعداد آلارم‌ها و شرایط کاری سیستم باید با نیاز واقعی پروژه تطبیق داده شوند.

در اتوماسیون راد پیش از خرید، مشخصات فنی مدل مورد نظر با کاربرد سیستم بررسی و مشاوره فنی ارائه می شود. پشتیبانی فنی پس از خرید نیز ادامه دارد تا انتخاب و استفاده از تجهیز صرفاً بر اساس نام مدل یا مشخصات عمومی انجام نشود.

سوالات متداول درباره کنترلر دمای آتونیکس  TC4M-24R

ولتاژ تغذیه TC4M-24R چقدر است؟

این مدل با تغذیه 100 تا 240 ولت AC، 50/60 هرتز کار می‌کند.

ظرفیت رله اصلی TC4M-24R چقدر است؟

ظرفیت کنتاکت رله اصلی 250 ولت AC و 3 آمپر یا 30 ولت DC و 3 آمپر است.

ظرفیت خروجی‌های آلارم چقدر است؟

کنتاکت‌های AL1 و AL2 هرکدام دارای ظرفیت 250 ولت AC و 1 آمپر هستند.

خروجی SSR چه مشخصاتی دارد؟

خروجی درایو SSR برابر 12 ولت DC ±2 ولت با حداکثر جریان 20 میلی‌آمپر است و برای فرمان دادن به SSR خارجی استفاده می‌شود.

قابلیت SSRP در TC4M-24R چیست؟

قابلیت SSRP امکان انتخاب حالت عملکرد درایو SSR را در سه حالت STND، CYCL و PHAS فراهم می‌کند.

عدد 2 در TC4M-24R چه معنایی دارد؟

عدد 2 نشان‌دهنده دو خروجی آلارم است.

آیا TC4M-24R از Pt100 پشتیبانی می‌کند؟

بله. این مدل از DPt100 (Pt100 استاندارد DIN) و همچنین ترموکوپل‌های K، J و L و سنسور  Cu50  پشتیبانی می‌کند.

آیا TC4M-24R کنترل PID دارد؟

بله. این مدل از روش‌های ON/OFF، P، PI،  PD و PID پشتیبانی می‌کند.

آیا می‌توان المنت را مستقیماً به خروجی SSR متصل کرد؟

خیر. خروجی SSR این کنترلر، درایو 12 ولت DC برای فرمان دادن به SSR خارجی است و خروجی قدرت مستقیم برای اتصال المنت محسوب نمی‌شود.

ابعاد برش تابلو برای TC4M چقدر است؟

ابعاد برش پنل 68×68 میلی‌متر با تلرانس +0.7 میلی‌متر است.

آیا TC4M-24R برای چند ناحیه دمایی مناسب است؟

خیر. این مدل برای کنترل یک ناحیه دمایی طراحی شده است. برای سیستم‌های چندناحیه‌ای باید ساختار کنترل متناسب با تعداد نواحی انتخاب شود.

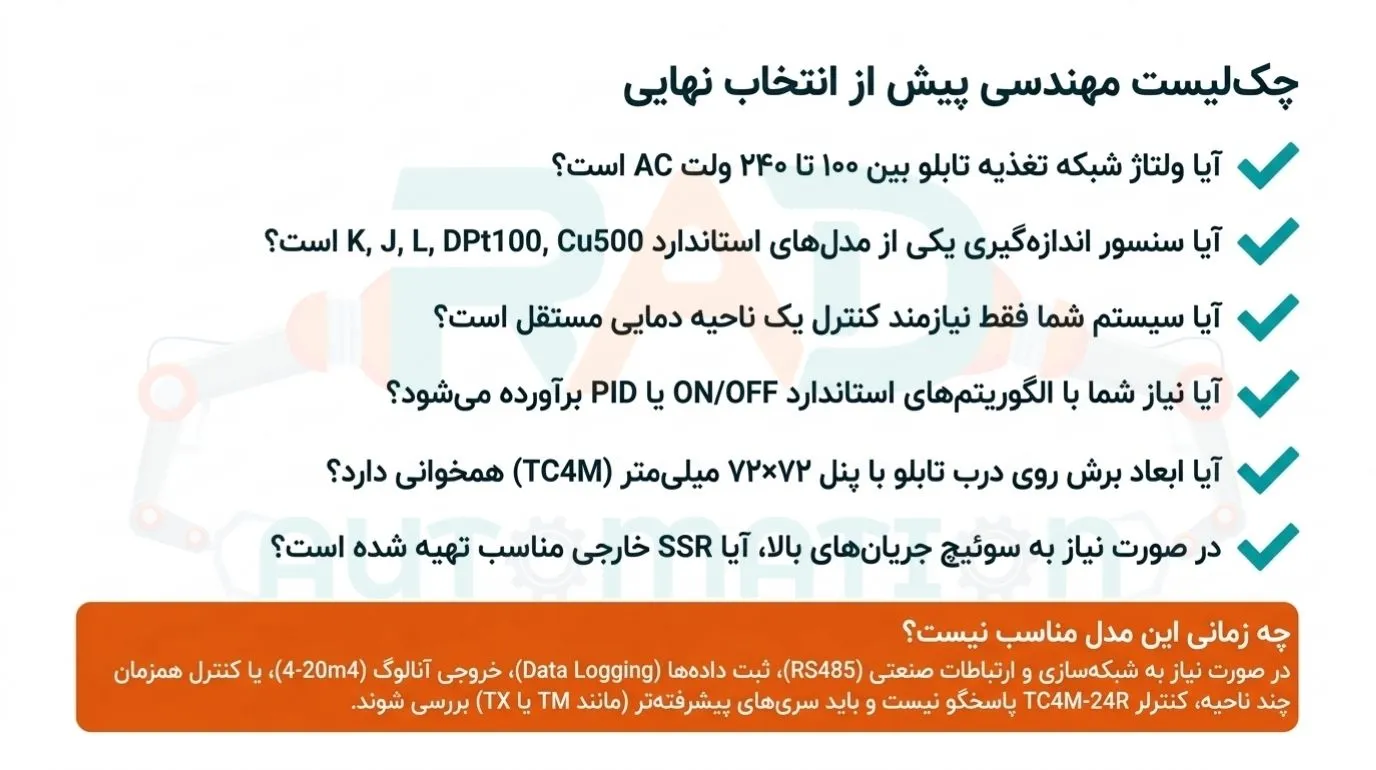

چک لیست کنترلر دمای آتونیکس مدل TC4M-24R
