کنترلر دمای آتونیکس مدل TCN4S-24R

توضیحات

کنترلر دمای آتونیکس مدل TCN4S-24R | بررسی تخصصی، مشخصات فنی و راهنمای انتخاب

TCN4S-24R در یک نگاه

کنترلر دمای آتونیکس مدل (Autonics)TCN4S-24R  یکی از مدل‌های سری TCN است که با ابعاد استاندارد 48×48 میلی‌متر (DIN)، کنترل PID، نمایشگر دوگانه، خروجی رله و SSR Drive، از انواع سنسورهای Thermocouple و RTD پشتیبانی می‌کند. نرخ نمونه‌برداری 100 میلی‌ثانیه، دقت نمایش ±0.5% و قابلیت Auto Tuning باعث شده است این مدل برای بسیاری از فرآیندهای کنترل دمای صنعتی، از جمله ماشین‌آلات بسته‌بندی، تجهیزات گرمایشی، صنایع پلاستیک، صنایع غذایی و تجهیزات آزمایشگاهی، انتخاب مناسبی باشد. پیش از انتخاب این کنترلر، لازم است عواملی مانند نوع سنسور، ولتاژ تغذیه، نوع بار و شرایط فرآیند بررسی شوند تا عملکرد سیستم با نیاز واقعی پروژه مطابقت داشته باشد.

کنترلر دمای آتونیکس مدل TCN4S-24R

معرفی کنترلر دمای آتونیکس مدل TCN4S-24R

کنترل دقیق دما یکی از عوامل مؤثر بر کیفیت محصول، پایداری فرآیند، کاهش مصرف انرژی و افزایش عمر تجهیزات در بسیاری از صنایع است. به همین دلیل، انتخاب یک کنترلر دما تنها به بررسی مشخصات فنی محدود نمی‌شود و باید متناسب با شرایط واقعی فرآیند، نوع سنسور، روش کنترل و نیازهای سیستم انجام گیرد.

کنترلر دمای آتونیکس مدل TCN4S-24R یکی از اعضای سری TCN است که برای کنترل پایدار دما در طیف گسترده‌ای از کاربردهای صنعتی طراحی شده است. این مدل با بهره‌گیری از الگوریتم PID، نمایشگر دوگانه برای نمایش هم‌زمان مقدار واقعی و مقدار تنظیمی دما، قابلیت Auto Tuning و پشتیبانی از سنسورهای مختلف، امکان کنترل دقیق‌تر فرآیند را فراهم می‌کند.

وجود خروجی رله در کنار SSR Drive نیز انعطاف بیشتری در انتخاب روش راه‌اندازی بارهای گرمایشی ایجاد می‌کند و باعث می‌شود این کنترلر در بسیاری از ماشین‌آلات صنعتی، تجهیزات گرمایشی، خطوط تولید و سیستم‌های کنترل دما قابل استفاده باشد.

نکته‌ای که هنگام انتخاب این محصول باید به آن توجه داشت، این است که عملکرد مطلوب یک کنترلر دما تنها به قابلیت‌های خود دستگاه وابسته نیست. عواملی مانند انتخاب صحیح سنسور، محل نصب آن، نوع بار گرمایشی، تنظیم مناسب پارامترهای کنترلی و شرایط فرآیند نیز نقش مهمی در دستیابی به کنترل پایدار و دقیق دما دارند. از این‌رو، در ادامه این صفحه علاوه بر معرفی مشخصات فنی، به بررسی کاربردها، نکات انتخاب و ملاحظات مهندسی این مدل نیز پرداخته می‌شود.

معرفی TCN4S-24R در یک نگاه

مشخصات فنی کنترلر دمای آتونیکس مدل TCN4S-24R

تمام مشخصات فوق بر اساس اطلاعات فنی منتشرشده برای سری TCN توسط شرکت آتونیکس ارائه شده‌اند.

جدول مشخصات فنی کنترلر TCN4S-24R آتونیکس

مهم‌ترین ویژگی‌های TCN4S-24R

نمایشگر دوگانه (Dual Display)

یکی از ویژگی‌های کاربردی این کنترلر، استفاده از دو نمایشگر مجزا برای نمایش هم‌زمان دمای واقعی (PV) و دمای تنظیم‌شده (SV) است. این ساختار باعث می‌شود اپراتور بدون ورود به منوها بتواند وضعیت فرآیند را سریع‌تر بررسی کند و تغییرات لازم را اعمال نماید.

کنترل PID با قابلیت Auto Tuning

در فرآیندهای صنعتی، دستی تنظیم کردن ضرایب PID معمولاً زمان‌بر و مستعد خطاست. کنترلر TCN4S-24R با قابلیت Auto Tuning می‌تواند ضرایب P، I و D را متناسب با رفتار سیستم تنظیم کند تا زمان رسیدن به دمای هدف کاهش یافته و نوسانات نیز کنترل شوند. همچنین امکان استفاده از حالت‌های ON/OFF، P، PI و PD نیز وجود دارد.

مد کنترل PID و قابلیت Auto Tuning

نرخ نمونه‌برداری 100 میلی‌ثانیه

سرعت نمونه‌برداری از عوامل مهم در کیفیت کنترل دما است. این مدل با نرخ 100 میلی‌ثانیه تغییرات دما را به‌سرعت دریافت کرده و الگوریتم کنترلی را به‌روزرسانی می‌کند. این ویژگی در فرآیندهایی که تغییرات دما سریع رخ می‌دهد، عملکرد پایدارتر و پاسخ‌گویی دقیق‌تری ایجاد می‌کند.

پشتیبانی از انواع سنسورهای دما

کنترلر TCN4S-24R از طیف وسیعی از سنسورهای دمای صنعتی پشتیبانی می‌کند. این موضوع باعث می‌شود در پروژه‌های مختلف بدون نیاز به تغییر کنترلر، بتوان از سنسور مناسب هر فرآیند استفاده کرد.

از جمله سنسورهای قابل پشتیبانی می‌توان به موارد زیر اشاره کرد:

• K
• J
• T
• L
• R
• S
• Pt100
• Cu50

همچنین امکان انتخاب محدوده اندازه‌گیری و نمایش با دقت 0.1 درجه یا 1 درجه برای برخی ورودی‌ها وجود دارد.

خروجی رله و SSR Drive

یکی از مزیت‌های مهم مدل TCN4S-24R، در اختیار داشتن دو نوع خروجی کنترل است. کاربر می‌تواند بسته به نوع بار و نیاز پروژه، از خروجی رله یا SSR Drive استفاده کند. خروجی SSR از حالت‌های Standard، Cycle و Phase پشتیبانی می‌کند که انعطاف بیشتری برای کنترل بارهای گرمایشی فراهم می‌کند.

خروجی TCN4S-24R

💡 دیدگاه مهندسی اتوماسیون راد

در بسیاری از پروژه‌ها تصور می‌شود هرچه تعداد قابلیت‌های یک کنترلر بیشتر باشد، انتخاب مناسب‌تری خواهد بود. اما در عمل، مهم‌ترین معیار تناسب قابلیت‌های کنترلر با نیاز واقعی فرآیند است.

مدل TCN4S-24R مجموعه‌ای از امکاناتی را ارائه می‌دهد که در بخش عمده‌ای از ماشین‌آلات صنعتی کافی است؛ از جمله کنترل PID، پشتیبانی از سنسورهای متنوع، خروجی رله و SSR، Auto Tuning و دو خروجی آلارم. این ویژگی‌ها باعث می‌شوند بدون ورود به پیچیدگی کنترلرهای پیشرفته‌تر، بتوان بسیاری از فرآیندهای کنترل دما را با دقت مناسب مدیریت کرد.

در مقابل، اگر پروژه به قابلیت‌هایی مانند ارتباطات صنعتی (Modbus یا RS-485)، برنامه‌ریزی چندمرحله‌ای یا ثبت داده نیاز داشته باشد، بهتر است مدل‌های پیشرفته‌تر بررسی شوند.

کاربردهای کنترلر دمای آتونیکس مدل TCN4S-24R

کنترلر دمای TCN4S-24R برای کنترل فرآیندهایی طراحی شده است که پایداری دما، سرعت پاسخ مناسب و قابلیت اطمینان در آن‌ها اهمیت دارد. این مدل به دلیل پشتیبانی از انواع سنسورهای دما، الگوریتم PID، خروجی رله و SSR Drive، در صنایع مختلف قابل استفاده است و محدود به یک کاربرد خاص نیست.

از مهم‌ترین کاربردهای این کنترلر می‌توان به موارد زیر اشاره کرد:

• دستگاه‌های بسته‌بندی
• ماشین‌آلات تزریق پلاستیک
• اکسترودرهای پلاستیک
• تجهیزات صنایع غذایی
• کوره‌های آزمایشگاهی
• خشک‌کن‌های صنعتی
• دستگاه‌های چاپ
• تجهیزات نساجی
• سیستم‌های گرمایش قالب
• ماشین‌آلات تولید قطعات الکترونیکی
• تجهیزات آزمایشگاهی
• خطوط تولید نیمه‌اتوماتیک و اتوماتیک

نکته مهم این است که انتخاب کنترلر تنها بر اساس نوع دستگاه انجام نمی‌شود؛ بلکه نوع سنسور، توان بار گرمایشی، سرعت تغییرات دما و دقت موردنیاز فرآیند نیز در انتخاب مدل مناسب نقش تعیین‌کننده دارند.

کاربرد کنترلر دمای آتونیکس مدل TCN4S-24R

راهنمای انتخاب کنترلر دمای TCN4S-24R

اگرچه این مدل یکی از پرکاربردترین کنترلرهای سری TCN محسوب می‌شود، اما قبل از انتخاب آن بهتر است چند عامل فنی بررسی شود.

نوع منبع تغذیه

مدل TCN4S-24R با ولتاژ 100 تا 240 ولت AC تغذیه می‌شود. بنابراین اگر تابلو کنترل شما با این محدوده ولتاژ طراحی شده است، این مدل گزینه مناسبی خواهد بود. در پروژه‌هایی که از تغذیه DC استفاده می‌کنند، باید مدل متناسب با آن انتخاب شود.

نوع سنسور دما

یکی از مهم‌ترین مراحل انتخاب کنترلر، بررسی سازگاری آن با سنسور اندازه‌گیری دما است.

این مدل از انواع ورودی‌های Thermocouple و RTD پشتیبانی می‌کند. بنابراین پیش از خرید باید مشخص شود در سیستم از چه نوع سنسوری استفاده شده است؛ زیرا انتخاب نادرست نوع ورودی می‌تواند باعث نمایش مقادیر غیرواقعی یا عملکرد نادرست سیستم کنترل شود.

نوع بار خروجی

در بسیاری از پروژه‌ها بار گرمایشی مستقیماً توسط کنترلر راه‌اندازی نمی‌شود و از تجهیزات واسط مانند کنتاکتور یا SSR استفاده می‌شود.

مدل TCN4S-24R علاوه بر خروجی رله، خروجی راه‌انداز SSR را نیز ارائه می‌دهد. این ویژگی باعث می‌شود بتوان متناسب با نوع بار، سرعت سوئیچینگ و تعداد دفعات قطع و وصل، روش کنترل مناسب را انتخاب کرد.

دقت موردنیاز فرآیند

در فرآیندهایی که نوسان دما باید در حداقل مقدار ممکن باقی بماند، استفاده از کنترل PID همراه با Auto Tuning می‌تواند عملکرد سیستم را نسبت به کنترل ساده ON/OFF بهبود دهد. البته کیفیت کنترل تنها به کنترلر وابسته نیست و عواملی مانند محل نصب سنسور، ظرفیت المنت، اینرسی حرارتی و تنظیم صحیح پارامترها نیز بر نتیجه نهایی تأثیر می‌گذارند.

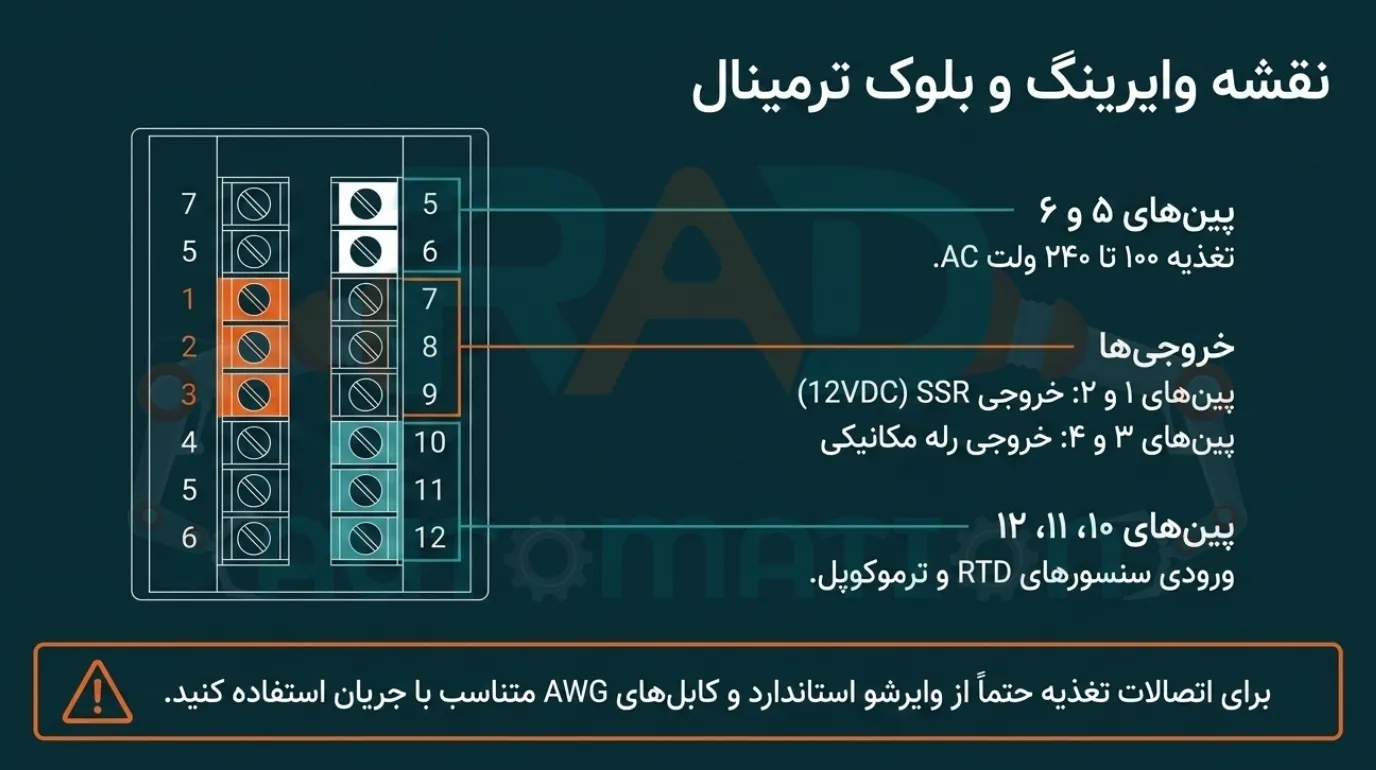

نحوه سیم بندی کنترلر دمای آتونیکس مدل TCN4S-24R

مقایسه TCN4S-24R با سایر مدل‌های سری TCN

انتخاب مدل مناسب از سری TCN معمولاً بر اساس ابعاد پنل، نوع خروجی و امکانات موردنیاز انجام می‌شود.

در عمل، تفاوت اصلی میان مدل‌های سری TCN معمولاً به ابعاد پنل، نوع خروجی، ولتاژ تغذیه و برخی امکانات جانبی مربوط می‌شود؛ بنابراین پیش از انتخاب، بررسی کد فنی محصول اهمیت زیادی دارد.

اشتباهات رایج هنگام انتخاب کنترلر دما

یکی از دلایل عملکرد نامناسب سیستم‌های کنترل دما، انتخاب نادرست کنترلر یا پیکربندی اشتباه آن است. برخی از خطاهای متداول عبارت‌اند از:

• انتخاب مدل بدون توجه به نوع منبع تغذیه
• عدم تطابق نوع ورودی کنترلر با سنسور دما
• استفاده از خروجی رله برای بارهایی با تعداد سوئیچینگ بسیار زیاد
• اجرای Auto Tuning در شرایط ناپایدار فرآیند
• تنظیم نادرست پارامترهای آلارم
• نصب سنسور در موقعیت نامناسب
• انتخاب کنترلر صرفاً بر اساس قیمت، بدون بررسی نیاز واقعی فرآیند

💡 دیدگاه مهندسی اتوماسیون راد

در بسیاری از پروژه‌ها، تمرکز اصلی روی مشخصات کنترلر است؛ در حالی که بخش قابل توجهی از مشکلات کنترل دما به اجزای دیگر سیستم مربوط می‌شود. حتی پیشرفته‌ترین کنترلر نیز اگر سنسور نامناسب، المنت با توان نامتناسب یا جانمایی نادرست داشته باشد، نمی‌تواند عملکرد مطلوبی ارائه دهد.

از دیدگاه مهندسی، TCN4S-24R زمانی بهترین عملکرد خود را نشان می‌دهد که به‌عنوان بخشی از یک سیستم کنترل کامل انتخاب شود؛ سیستمی که در آن نوع سنسور، روش راه‌اندازی بار، ظرفیت حرارتی فرآیند و تنظیمات کنترلی با یکدیگر هماهنگ باشند.

در پروژه‌هایی که بار گرمایشی به‌طور مداوم قطع و وصل می‌شود، استفاده از خروجی SSR Drive در کنار یک رله حالت جامد می‌تواند تعداد دفعات عملکرد رله مکانیکی را کاهش داده و به افزایش طول عمر تجهیزات کمک کند. در مقابل، برای بارهایی با تعداد سوئیچینگ کم، خروجی رله همچنان انتخاب مناسبی است.

راهنمای تصمیم‌گیری برای انتخاب این مدل

مدل TCN4S-24R می‌تواند گزینه مناسبی باشد اگر:

• به یک کنترلر PID با ابعاد 48×48 میلی‌متر نیاز دارید.
• منبع تغذیه سیستم 100 تا 240 ولت AC است.
• از سنسورهای Thermocouple یا RTD استفاده می‌کنید.
• به خروجی رله و امکان راه‌اندازی SSR نیاز دارید.
• کنترل پایدار دما برای فرآیند شما اهمیت دارد.

در مقابل، اگر پروژه به قابلیت‌هایی مانند ارتباطات صنعتی، ثبت داده‌ها، کنترل چندمرحله‌ای یا مدیریت چند ناحیه دمایی نیاز دارد، بهتر است مدل‌های پیشرفته‌تر بررسی شوند.

چک‌لیست قبل از خرید

پیش از انتخاب کنترلر دمای TCN4S-24R، این موارد را بررسی کنید:

• ✔ نوع ولتاژ تغذیه تابلو کنترل
• ✔ نوع سنسور دما (Thermocouple یا RTD)
• ✔ محدوده دمای فرآیند
• ✔ نوع بار گرمایشی
• ✔ نیاز به خروجی رله یا SSR
• ✔ ابعاد محل نصب روی تابلو
• ✔ تعداد آلارم‌های موردنیاز
• ✔ سطح دقت مورد انتظار در فرآیند

نکات پیش از خرید کنترلر دمای TCN4S-24R

پرسش‌های متداول درباره کنترلر دمای آتونیکس مدل TCN4S-24R

کنترلر دمای TCN4S-24R برای چه کاربردهایی مناسب است؟

این مدل برای طیف وسیعی از فرآیندهای کنترل دما از جمله ماشین‌آلات بسته‌بندی، تجهیزات صنایع غذایی، دستگاه‌های تزریق پلاستیک، کوره‌های صنعتی، تجهیزات آزمایشگاهی، ماشین‌آلات چاپ و خطوط تولید مناسب است. انتخاب نهایی باید بر اساس نوع سنسور، محدوده دما و مشخصات فرآیند انجام شود.

آیا TCN4S-24R از سنسور Pt100 پشتیبانی می‌کند؟

بله. این کنترلر علاوه بر انواع ترموکوپل، از سنسورهای RTD از جمله Pt100 نیز پشتیبانی می‌کند. نوع ورودی باید هنگام تنظیم دستگاه مطابق با سنسور مورد استفاده انتخاب شود.

تفاوت خروجی رله و SSR در این مدل چیست؟

خروجی رله برای بسیاری از کاربردهای عمومی مناسب است، اما در فرآیندهایی که تعداد دفعات قطع و وصل بسیار زیاد است، استفاده از خروجی SSR Drive در کنار رله حالت جامد (SSR) می‌تواند باعث کاهش استهلاک تجهیزات سوئیچینگ و افزایش پایداری سیستم شود.

آیا این کنترلر از Auto Tuning پشتیبانی می‌کند؟

بله. مدل TCN4S-24R دارای قابلیت Auto Tuning است و می‌تواند ضرایب کنترل PID را متناسب با رفتار فرآیند تنظیم کند. البته برای دستیابی به بهترین نتیجه، لازم است سنسور، المنت و شرایط فرآیند نیز به‌درستی انتخاب و تنظیم شده باشند.

آیا TCN4S-24R برای تمام سیستم‌های کنترل دما مناسب است؟

خیر. انتخاب کنترلر باید بر اساس نیاز واقعی پروژه انجام شود. اگر فرآیند به امکاناتی مانند ارتباطات صنعتی، کنترل چند ناحیه‌ای یا ثبت داده‌ها نیاز داشته باشد، ممکن است استفاده از مدل‌های پیشرفته‌تر انتخاب مناسب‌تری باشد.

نمایندگی آتونیکس

آتونیکس یکی از تولیدکنندگان شناخته‌شده تجهیزات اتوماسیون صنعتی است و محصولات این برند در بسیاری از صنایع برای کنترل، اندازه‌گیری و پایش فرآیندها مورد استفاده قرار می‌گیرند.

اتوماسیون راد به‌عنوان نمایندگی فروش محصولات آتونیکس، مجموعه‌ای از تجهیزات این برند از جمله کنترلرهای دما، انکودرها، سنسورها، فتوسنسورها، سنسورهای مجاورتی، کانترها، تایمرها و سایر تجهیزات اتوماسیون صنعتی را ارائه می‌کند.

در این صفحه تلاش شده است اطلاعات مربوط به کنترلر دمای TCN4S-24R بر اساس مستندات فنی سازنده و تحلیل مهندسی ارائه شود تا کاربران بتوانند پیش از انتخاب محصول، شناخت دقیق‌تری از قابلیت‌ها، محدودیت‌ها و کاربردهای آن به دست آورند.

جمع‌بندی

کنترلر دمای Autonics TCN4S-24R یکی از مدل‌های پرکاربرد سری TCN است که با ترکیب قابلیت‌هایی مانند کنترل PID، نمایشگر دوگانه، پشتیبانی از سنسورهای Thermocouple و RTD، خروجی رله و SSR Drive و قابلیت Auto Tuning، پاسخگوی بسیاری از نیازهای کنترل دمای صنعتی است.

با این حال، انتخاب این مدل باید بر اساس مشخصات واقعی فرآیند انجام شود. بررسی نوع سنسور، ولتاژ تغذیه، نوع بار، روش سوئیچینگ و دقت موردنیاز، نقش مهمی در دستیابی به عملکرد پایدار سیستم خواهد داشت. به همین دلیل، توصیه می‌شود پیش از انتخاب نهایی، مشخصات فنی محصول با نیازهای پروژه تطبیق داده شود.
