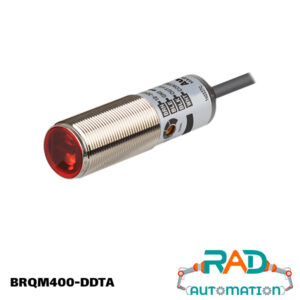

سنسور نوری آتونیکس مدل BRQM400-DDTA

توضیحات

سنسور نوری آتونیکس مدل BRQM400-DDTA

روند رو‌به‌رشد صنعت و تمایل کارخانه‌ها به افزایش دقت و سرعت در فرآیندهای تولید، باعث شده استفاده از تجهیزات هوشمند و اتوماسیون صنعتی بیش از هر زمان دیگری اهمیت پیدا کند. در این میان، سنسور نوری آتونیکس مدل BRQM400-DDTA به‌عنوان یکی از ابزارهای کلیدی در سیستم‌های کنترلی شناخته می‌شود که با دقت بالا، وجود، فاصله یا عبور اجسام را تشخیص می‌دهد و اطلاعات لازم را به کنترلر منتقل می‌کند.

برند معتبر آتونیکس (Autonics) با تولید انواع سنسورهای دقیق و بادوام، جایگاه ویژه‌ای در صنعت اتوماسیون به دست آورده است. یکی از مدل‌های پرکاربرد این برند، سنسور نوری آتونیکس مدل   BRQM400-DDTA  است؛ محصولی با طراحی استوانه‌ای و عملکردی قابل اعتماد که در خطوط تولید، بسته‌بندی و تجهیزات کنترلی صنعتی به‌طور گسترده مورد استفاده قرار می‌گیرد.

نحوه عملکرد سنسور نوری

سنسور نوری یکی از تجهیزات مهم در سیستم‌های کنترل و اتوماسیون صنعتی است که بدون نیاز به تماس فیزیکی، حضور یا عبور اجسام را تشخیص می‌دهد. عملکرد این سنسور بر پایه‌ تابش و دریافت پرتو نور (معمولاً از نوع قرمز مرئی یا مادون‌قرمز) است. زمانی که جسمی در مسیر پرتو قرار گیرد یا بازتاب آن به گیرنده برسد سنسور سیگنالی الکتریکی ارسال می‌کند که برای کنترل فرآیندهای مختلف مانند توقف، شمارش یا تغییر وضعیت دستگاه به کار می‌رود.

به‌طور کلی تمام سنسورهای نوری بر اساس نحوه‌ ارسال و دریافت پرتو در سه ساختار اصلی طراحی می‌شوند:

• Through-beam ( فرستنده و گیرنده مجزا) : در این مدل واحد فرستنده، نور را ارسال و واحد گیرنده آن را دریافت می‌کند. هرگاه جسمی بین آن‌ها قرار گیرد و مسیر پرتو قطع شود خروجی فعال می‌شود. این نوع برای فاصله‌های زیاد و محیط‌های آلوده یا پرگردوغبار مناسب است.
• Retroreflective ( بازتابی با رفلکتور ) : در این مدل، پرتو نور به یک آینه بازتابنده برخورد کرده و به گیرنده بازمی‌گردد. با قرار گرفتن جسم در مسیر نور، بازتاب قطع شده و حضور آن تشخیص داده می‌شود.
• Diffuse Reflective  (بازتاب از جسم): در این نوع، فرستنده و گیرنده در یک بدنه قرار دارند. پرتو نوری پس از برخورد به سطح جسم بازتاب یافته و توسط گیرنده شناسایی می‌شود.

سنسور نوری آتونیکس مدل BRQM400-DDTA در همین گروه سوم یعنی Diffuse Reflective (یک طرفه) قرار می‌گیرد. در این ساختار، سنسور با استفاده از LED  قرمز با طول موج 660 نانومتر و مدار تقویت سیگنال نوری، حتی اجسام کوچک یا با سطح غیر‌براق را با دقت بالا تشخیص می‌دهد.

در محیط‌های صنعتی، این سنسور معمولاً برای تشخیص حضور بسته در خطوط بسته‌بندی، بررسی وجود قطعه در ماشین‌های مونتاژ یا شمارش محصولات روی نوار نقاله مورد استفاده قرار می‌گیرد. به‌دلیل نداشتن گیرنده جداگانه، نصب و سیم‌کشی آن ساده‌تر است و هزینه نگهداری پایین‌تری دارد.

سنسور نوری BRQM400-DDTA همچنین از دو حالت کاری Light ON و Dark ON  پشتیبانی می‌کند. در حالت Light ON، خروجی زمانی فعال می‌شود که پرتو نوری به گیرنده برسد و در حالت Dark ON زمانی فعال می‌شود که مسیر نور قطع گردد. این قابلیت تنظیم، به مهندسان امکان می‌دهد عملکرد سنسور را مطابق با نیاز فرآیند انتخاب کنند؛ مثلاً در سیستم‌های شمارش قطعه حالت Dark ON و در کنترل موقعیت قطعه یا حضور جسم حالت Light ON کاربرد بیشتری دارد.

معرفی سنسور نوری آتونیکس مدل  BRQM400-DDTA

سنسور نوری BRQM400-DDTA از سری BRQM آتونیکس (Autonics) است؛ برندی کره‌ای و خوش‌نام در حوزه تولید تجهیزات برق و اتوماسیون صنعتی. این مدل از نوع  Diffuse Reflective (یک طرفه) با طراحی استوانه‌ای (18 میلی متر) بوده و برای تشخیص اجسام در فاصله‌ای تا ۴۰۰ میلی‌متر طراحی شده است.

بدنه‌ مقاوم، ابعاد استاندارد و عملکرد پایدار، این سنسور را به گزینه‌ای قابل اعتماد برای استفاده در خطوط تولید و سیستم‌های کنترلی تبدیل کرده است. طراحی استوانه‌ای این سنسور باعث می‌شود بتوان آن را به‌راحتی روی انواع براکت‌ها یا پنل‌ها نصب کرد بدون نیاز به فضای زیاد یا تنظیمات پیچیده.

سنسور نوری BRQM400-DDTA  دارای خروجی ترانزیستوری از نوع NPN است و با ولتاژ ۱۰ تا ۳۰ ولت DC کار می‌کند. در صورت نیاز به مدل مشابه با خروجی PNP، نسخه‌ BRQM400-DDTA-P  در همین سری ارائه شده است. هر دو مدل دارای مدار حفاظت در برابر اتصال معکوس تغذیه، اضافه جریان و اتصال کوتاه خروجی هستند که ایمنی مدار را در هنگام کار تضمین می‌کند.

بر روی بدنه سنسور سه نشانگر LED تعبیه شده است:

• چراغ قرمز: نشانگر تغذیه
• چراغ سبز: نشانگر پایداری سیگنال

این نشانگرها به کاربر کمک می‌کنند تا در هنگام نصب یا تست عملکرد، وضعیت سنسور را به‌صورت لحظه‌ای بررسی کند. علاوه بر این، وجود پیچ تنظیم حساسیت روی بدنه امکان تنظیم دقت تشخیص را متناسب با جنس یا رنگ جسم فراهم می‌کند.

به‌دلیل ترکیب دقت بالا، بدنه مقاوم و قابلیت نصب آسان، سنسور نوری BRQM400-DDTA در صنایعی مانند بسته‌بندی، مونتاژ قطعات، شمارش محصولات، کنترل موقعیت و تشخیص وجود یا عدم وجود جسم کاربرد گسترده‌ای دارد.

مشخصات فنی سنسور نوری  BRQM400-DDTA

سنسور نور آتونیکس مدل BRQM400-DDTA از سری محصولات دقیق و مقاوم شرکت آتونیکس (Autonics)  است که برای کاربردهای صنعتی طراحی شده است. در جدول زیر، ویژگی‌های اصلی این سنسور بر اساس دیتا شیت رسمی آتونیکس آورده شده است:

وجود تنظیم‌کننده‌ حساسیت و مدارهای حفاظتی داخلی اطمینان از پایداری عملکرد دستگاه را حتی در محیط‌های پرنویز و پرترافیک صنعتی فراهم می‌کند.

مزایا و کاربردهای صنعتی سنسور نوری  BRQM400-DDTA

در طراحی مدل BRQM400-DDTA  تمرکز اصلی بر پایداری عملکرد، سهولت نصب و دقت تشخیص در محیط‌های صنعتی واقعی بوده است. این سنسور با ترکیب خروجی ترانزیستوری دقیق، مدارهای حفاظتی مطمئن و قابلیت تنظیم حساسیت، در بسیاری از فرآیندهای کنترلی و خطوط تولید به‌عنوان یکی از گزینه‌های استاندارد مورد استفاده قرار می‌گیرد.

مزایای اصلی

• تشخیص پایدار در فواصل مختلف: عملکرد دقیق در فاصله تشخیص تا ۴۰۰ میلی‌متر برای اجسام با رنگ و جنس‌های متفاوت.
• پاسخ‌دهی سریع: زمان واکنش کمتر از ۱ میلی‌ثانیه برای سیستم‌هایی که نیاز به کنترل هم‌زمان چند مرحله دارند.
• بدنه مقاوم و استاندارد صنعتی: طراحی استوانه‌ای 18 میلی متری با بدنه فولادی یا برنجی برای دوام بالا در محیط‌های کاری سنگین.
• قابلیت تنظیم حساسیت: امکان تنظیم سطح تشخیص متناسب با شرایط محیطی و ویژگی جسم هدف.
• نصب آسان و سریع: پشتیبانی از کابل و کانکتور M12 برای اتصال مطمئن و تعمیرپذیری ساده.
• نمایشگرهای نوری: دو LED مجزا برای نمایش وضعیت تغذیه، عملکرد و پایداری سیگنال.
• مدارهای حفاظتی کامل: جلوگیری از آسیب در شرایط اتصال معکوس یا اضافه‌جریان.

کاربردهای صنعتی

• خطوط بسته‌بندی و پرکن: تشخیص دقیق بسته‌ها برای هماهنگی با سیستم‌های برش یا لیبل‌زنی.
• ماشین‌آلات مونتاژ قطعات: کنترل موقعیت و اطمینان از وجود قطعه پیش از عملیات جوش یا پرس.
• سیستم‌های شمارش خودکار: شمارش قطعات عبوری روی نوار نقاله با سرعت بالا.
• صنایع غذایی، دارویی و بهداشتی: تشخیص بطری، ظرف یا بسته در مراحل مختلف فرآیند بدون تماس فیزیکی.
• کنترل موقعیت در خطوط انتقال: بررسی عبور، توقف یا خطا در حرکت اجسام.
• ایستگاه‌های تست و کنترل کیفیت: نظارت بر حضور قطعه هنگام انجام تست عملکردی.
