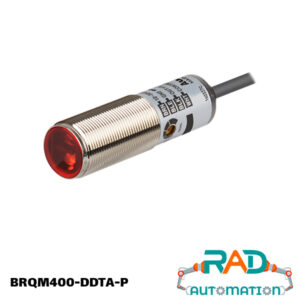

سنسور نوری آتونیکس مدل BRQM400-DDTA-P

توضیحات

معرفی سنسور نوری آتونیکس مدل BRQM400-DDTA-P

در بخش‌هایی از خط تولید که قطعات با سرعت بالا حرکت می‌کنند یا تماس مکانیکی می‌تواند باعث استهلاک، خطا یا اختلال در عملکرد شود. در چنین شرایطی استفاده از سنسور نوری آتونیکس به‌عنوان یک راهکار غیرتماسی نقش مهمی در کنترل موضعی و پایش فرآیند ایفا می‌کند.

سنسور نوری آتونیکس BRQM400-DDTA-P در دسته سنسورهای نوری استوانه‌ای قرار می‌گیرد و برای کاربردهایی طراحی شده است که فاصله تشخیص کوتاه تا متوسط، نصب ساده و واکنش سریع اهمیت دارد. این مدل از نوع سنسور نوری یک‌طرفه است؛ یعنی تشخیص جسم بر اساس بازتاب نور از سطح قطعه انجام می‌شود و نیازی به رفلکتور یا گیرنده جداگانه ندارد. همین ساختار باعث می‌شود استفاده از آن در فضاهای محدود و ماشین‌آلات فشرده ساده‌تر باشد.

طراحی استوانه‌ای این سنسور، امکان نصب آسان روی براکت‌ها یا بدنه دستگاه را فراهم می‌کند و در پروژه‌هایی که هماهنگی ابعاد سنسور با فضای مکانیکی اهمیت دارد، یک مزیت عملی محسوب می‌شود. سنسور نوری یک‌طرفه آتونیکس در این مدل، برای تشخیص اجسام فلزی و غیرفلزی در فاصله مشخص به‌کار می‌رود و بیشتر در بخش‌هایی استفاده می‌شود که موقعیت قطعه از قبل تعریف شده و سیستم تنها نیاز به تأیید حضور یا عدم حضور جسم دارد.

نحوه عملکرد سنسور نوری یک‌طرفه BRQM400-DDTA-P

سنسور نوری آتونیکس مدل BRQM400-DDTA-P  از ساختار یک‌طرفه (Diffuse) استفاده می‌کند؛ در این نوع سنسور، فرستنده و گیرنده نور در یک بدنه قرار دارند و تشخیص جسم بر اساس بازتاب نور از سطح قطعه انجام می‌شود. زمانی که جسم وارد محدوده تشخیص می‌شود، نور ساطع‌شده از سنسور به سطح آن برخورد کرده و بخشی از این نور به گیرنده بازمی‌گردد. بازتاب نور ارسالی، مبنای تشخیص حضور یا عدم حضور جسم خواهد بود.

در این مدل فرآیند تشخیص بدون نیاز به قطعه جانبی مانند رفلکتور یا گیرنده جداگانه انجام می‌شود. همین موضوع باعث می‌شود نصب سنسور ساده‌تر باشد و در ماشین‌آلاتی که فضای نصب محدود است یا امکان هم‌راستاسازی دقیق اجزا وجود ندارد، استفاده از آن منطقی‌تر باشد. سنسور نوری یک‌طرفه آتونیکس معمولاً در موقعیت‌هایی به‌کار می‌رود که فاصله تشخیص مشخص است و جسم همواره از مسیر معینی عبور می‌کند.

عملکرد این سنسور به بازتاب سطح جسم وابسته است؛ به همین دلیل، عواملی مانند رنگ، جنس و بافت سطح می‌توانند بر کیفیت تشخیص تأثیر بگذارند. در BRQM400-DDTA-P این موضوع با امکان تنظیم حساسیت تا حد زیادی کنترل می‌شود تا سنسور بتواند خود را با شرایط واقعی محیط و نوع قطعه تطبیق دهد. این قابلیت در خطوطی که تنوع قطعه وجود دارد یا شرایط نوری محیط ثابت نیست، اهمیت بیشتری پیدا می‌کند.

زمان پاسخ کوتاه این سنسور باعث می‌شود تغییر وضعیت جسم با تأخیر به مدار فرمان منتقل نشود. به همین دلیل، BRQM400-DDTA-P  در کاربردهایی مانند تشخیص عبور قطعه، کنترل موقعیت در ایستگاه‌های مونتاژ یا پایش حرکت روی نوار نقاله، عملکرد قابل قبولی ارائه می‌دهد؛ بدون آن‌که نیاز به ساختارهای پیچیده یا تجهیزات جانبی اضافی باشد.

ویژگی‌های عملیاتی سنسور نوری BRQM400-DDTA-P

سنسور نوری آتونیکس مدل BRQM400-DDTA-P  در گروه سنسورهای نوری استوانه‌ای با قطر ۱۸ میلی‌متر قرار می‌گیرد و برای تشخیص اجسام در فاصله کوتاه تا متوسط طراحی شده است. این مدل از نوع یک‌طرفه بوده و تشخیص جسم بر اساس بازتاب نور از سطح قطعه انجام می‌شود؛ به همین دلیل برای کاربردهایی مناسب است که موقعیت عبور جسم مشخص بوده و فضای نصب محدود است.

فاصله تشخیص این سنسور تا ۴۰۰ میلی‌متر تعریف شده است. این محدوده تشخیص، امکان استفاده از سنسور را در ایستگاه‌های مونتاژ، فیدرها و خطوطی فراهم می‌کند که قطعه در فاصله نزدیک از سنسور عبور می‌کند و نیاز به واکنش سریع وجود دارد. منبع نور LED قرمز باعث می‌شود تنظیم اولیه و تشخیص ناحیه عملکرد سنسور به‌صورت دیداری ساده‌تر انجام شود.

BRQM400-DDTA-P با ولتاژ تغذیه ۱۰ تا ۳۰ ولت DC کار می‌کند و از خروجی PNP  بهره می‌برد. این نوع خروجی، سازگاری مستقیم با ورودی‌های متداول PLCها و کنترلرهای صنعتی مبتنی بر منطق PNP را فراهم می‌کند و در بسیاری از تابلوهای کنترلی بدون نیاز به مدار واسط قابل استفاده است.

زمان پاسخ کوتاه این مدل باعث می‌شود تغییر وضعیت جسم با حداقل تأخیر به مدار فرمان منتقل شود. این ویژگی در کاربردهایی مانند تشخیص عبور قطعه، شمارش اجسام یا کنترل موقعیت در خطوط با سرعت متوسط اهمیت دارد؛ جایی که ثبت به‌موقع سیگنال از ایجاد خطا در فرآیند جلوگیری می‌کند.

طراحی استوانه‌ای بدنه، امکان نصب سنسور را روی براکت‌ها یا بدنه ماشین‌آلات به‌صورت ثابت و پایدار فراهم می‌کند. همچنین قابلیت تنظیم حساسیت در این مدل کمک می‌کند عملکرد سنسور با توجه به رنگ، جنس یا سطح قطعه بهینه شود؛ موضوعی که در سنسورهای نوری یک‌طرفه نقش مهمی در کاهش خطاهای تشخیص دارد.

از نظر محیطی، این سنسور برای استفاده در شرایط عمومی صنعتی طراحی شده و در برابر لرزش‌های معمول، تغییرات دمایی رایج و نور محیطی مقاومت مناسبی دارد. همین ویژگی‌ها باعث شده BRQM400-DDTA-P در پروژه‌هایی که نیاز به یک سنسور نوری ساده، دقیق و قابل اطمینان دارند، گزینه‌ای کاربردی باشد.

کاربردهای رایج سنسور نوری

• خطوط مونتاژ صنعتی
  برای تشخیص رسیدن قطعه به ایستگاه کاری یا تأیید قرارگیری صحیح آن پیش از اجرای عملیات بعدی.
• فیدرها و سیستم‌های تغذیه قطعه
  جهت تشخیص وجود یا عدم وجود قطعه در خروجی فیدر و کنترل ورود آن به مسیر فرآیند.
• نوار نقاله‌های کوتاه
  مناسب شمارش قطعات، تشخیص عبور جسم یا کنترل فاصله بین قطعات در مسیرهای محدود.
• ماشین‌آلات بسته‌بندی سبک
  برای تشخیص حضور محصول پیش از بسته‌بندی یا کنترل عبور بسته‌ها در مراحل اولیه.
• کنترل‌های موضعی در ماشین‌آلات فشرده
  در نقاطی که فضای نصب محدود است و امکان استفاده از سنسورهای با ساختار پیچیده وجود ندارد.
• ایستگاه‌های کنترل کیفیت ساده
  جهت تأیید عبور قطعه یا حضور آن در یک موقعیت مشخص بدون نیاز به تماس مکانیکی.

نکات انتخاب و محدودیت‌های سنسور نوری یک‌طرفه BRQM400-DDTA-P

• تأثیر سطح جسم بر تشخیص
  چون تشخیص بر پایه بازتاب نور انجام می‌شود، رنگ و جنس سطح قطعه می‌تواند روی نتیجه اثر بگذارد. در چنین شرایطی، تنظیم حساسیت سنسور نقش مهمی دارد.
• محدوده فاصله مشخص
  فاصله تشخیص ۴۰۰ میلی‌متری برای کاربردهای نزدیک طراحی شده است. اگر فاصله نصب بیشتر باشد یا محل عبور قطعه متغیر باشد، ساختارهای دیگر سنسور نوری گزینه مناسب‌تری هستند.
• شرایط نوری محیط
  در محیط‌هایی با نور شدید یا بازتاب‌های ناخواسته، زاویه نصب و تنظیم حساسیت باید با دقت انجام شود تا خطای تشخیص کاهش یابد.
• سازگاری با سیستم کنترلی
  خروجی PNP این مدل برای تابلوها و کنترلرهایی مناسب است که از منطق PNP استفاده می‌کنند و پیش از انتخاب باید این تطابق بررسی شود.
• محدوده کاربرد پیشنهادی
  این سنسور برای تشخیص موضعی، فضاهای محدود و ماشین‌آلات فشرده مناسب است، اما برای مسیرهای طولانی یا کاربردهای با تنوع بالای قطعه انتخاب ایده‌آل محسوب نمی‌شود.

نمایندگی آتونیکس

در انتخاب سنسور نوری و سایر تجهیزات کنترلی، اصالت محصول و تطابق فنی آن با شرایط واقعی پروژه اهمیت زیادی دارد. استفاده از نمونه‌های غیراصل یا انتخاب نادرست مدل، می‌تواند باعث خطا در تشخیص، کاهش دقت و ایجاد اختلال در عملکرد ماشین‌آلات شود.

اتوماسیون راد به‌عنوان نمایندگی رسمی فروش آتونیکس، سنسورهای نوری آتونیکس از جمله مدل BRQM400-DDTA-P را به‌صورت اورجینال تأمین می‌کند. علاوه بر تأمین کالا، مشاوره فنی پیش از خرید ارائه می‌شود تا انتخاب سنسور تنها بر اساس کد محصول نباشد، بلکه با توجه به نوع کاربرد، شرایط نصب و نیاز کنترلی انجام شود. همچنین پشتیبانی و مشاوره فنی پس از خرید برای نصب و بهره‌برداری صحیح تجهیز در دسترس است.
