سنسور خازنی آتونیکس مدل CR30-15AO

توضیحات

سنسور خازنی آتونیکس مدل CR30-15AO؛ بررسی تخصصی، مشخصات فنی و کاربرد

سنسور خازنی آتونیکس مدل CR30-15AO یک سنسور مجاورتی خازنی از سری CR است که برای تشخیص بدون تماس مواد و اجسام در تجهیزات و ماشین‌آلات صنعتی طراحی شده است. تفاوت مهم فناوری خازنی با بسیاری از سنسورهای مجاورتی رایج این است که تشخیص آن صرفاً به فلزی بودن هدف وابسته نیست؛ به همین دلیل در کاربردهایی که ماده موردنظر از جنس پلاستیک، سنگ، آب، دانه یا سایر مواد قابل تشخیص است، استفاده از سنسور خازنی می‌تواند راهکار مناسبی باشد. آتونیکس نیز سری CR را برای تشخیص موادی مانند فلز، آهن، سنگ، پلاستیک، آب و دانه‌ها و همچنین کاربردهایی مانند تشخیص سطح و کنترل موقعیت معرفی کرده است.

با این حال، انتخاب CR30-15AO صرفاً بر اساس «خازنی بودن» یا فاصله تشخیص آن انجام نمی‌شود. نوع مدار الکتریکی، ویژگی ماده هدف، نحوه نصب، سرعت فرآیند و شرایط محیطی باید با مشخصات واقعی سنسور تطبیق داده شوند. بنابراین این مدل را باید از دو جنبه بررسی کرد: آیا فناوری خازنی برای کاربرد موردنظر مناسب است؟ و آیا مشخصات همین مدل با ماشین و مدار کنترل سازگاری دارد؟

معرفی سنسور خازنی آتونیکس مدل CR30-15AO

CR30-15AO در یک نگاه

CR30-15AO در گروه سنسورهای خازنی استوانه‌ای سری CR آتونیکس قرار می‌گیرد. ساختار این مدل برای کاربردهایی طراحی شده که به یک سنسور خازنی با بدنه استاندارد استوانه‌ای و فاصله تشخیص 15 میلی‌متر نیاز دارند.

در این مدل، قطر سطح تشخیص 30 میلی‌متر است و فاصله تشخیص نامی 15 میلی‌متر اعلام شده است. نوع اتصال، AC دو سیمه با تغذیه 100 تا 240 ولت AC و خروجی Normally Open است. آتونیکس برای این مدل درجه حفاظت IP65 و فرکانس پاسخ 20 هرتز را نیز اعلام کرده است.

یکی از نکات قابل توجه CR30-15AO، وجود تنظیم‌کننده حساسیت داخلی است. این قابلیت در سری CR برای ساده‌تر شدن تنظیم سنسور متناسب با شرایط کاربرد در نظر گرفته شده است.

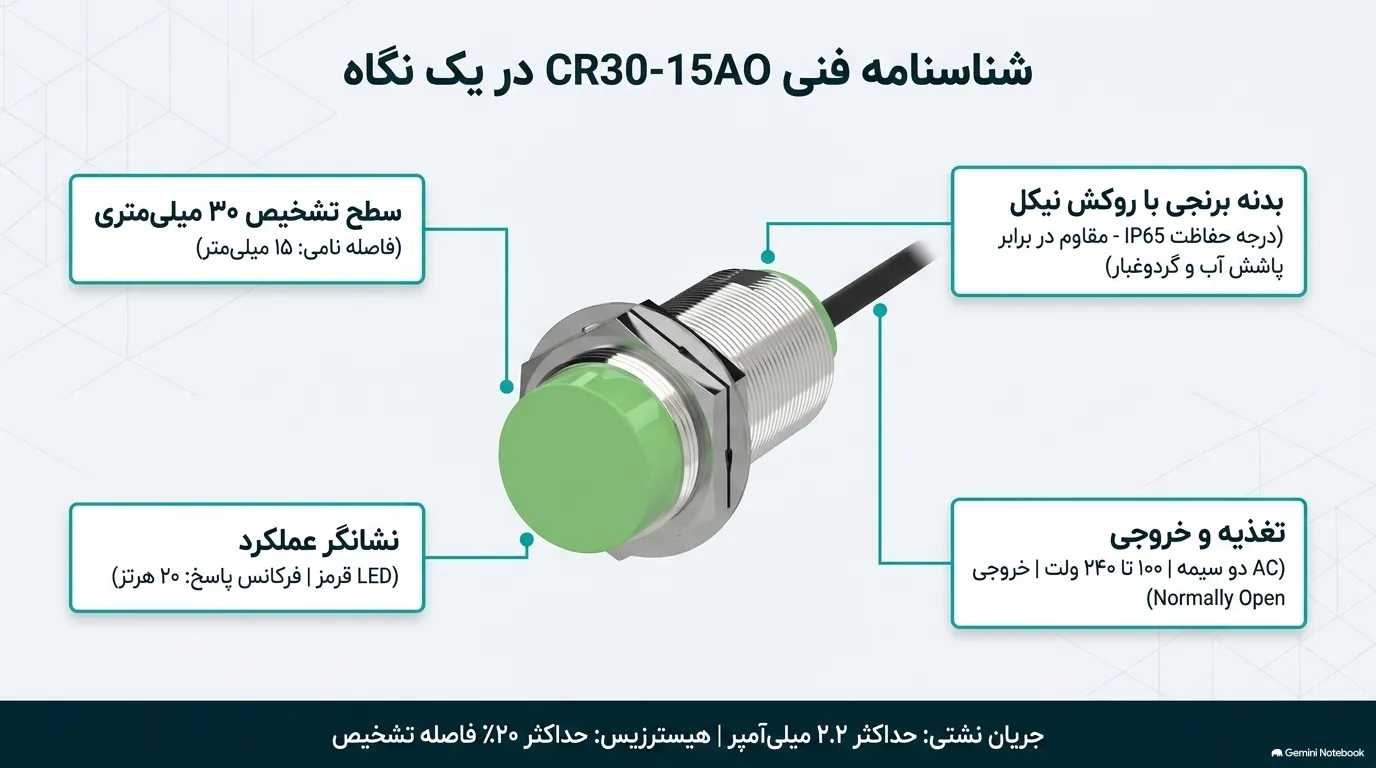

مشخصات فنی سنسور خازنی CR30-15AO

مشخصات فنی سنسور خازنی آتونیکس CR30-15AO

مشخصات رسمی آتونیکس، CR30-15AO را با سطح تشخیص M30، فاصله تشخیص 15 میلی‌متر، هدف استاندارد آهن با ابعاد 50×50×1 میلی‌متر، فرکانس پاسخ 20 هرتز ، خروجی Normally Open و حفاظت IP65 معرفی می‌کند.

نکته مهم درباره فاصله تشخیص

عدد 15 میلی‌متر در جدول بالا یک مشخصه اسمی است و باید با شرایط هدف تفسیر شود. آتونیکس مقدار فاصله تشخیص را بر اساس هدف استاندارد آهن با ابعاد 50×50×1 میلی‌متر مشخص کرده است. بنابراین نمی‌توان انتظار داشت هر ماده‌ای، بدون توجه به جنس و ابعاد آن، دقیقاً در همین فاصله عملکرد یکسانی داشته باشد.

در کاتالوگ سری CR، فاصله تنظیم برای مدل CR30-15A□ برابر 0 تا 10.5 میلی‌متر اعلام شده و هیسترزیس نیز حداکثر 20 درصد فاصله تشخیص عنوان شده است.

این تفاوت میان «فاصله تشخیص نامی» و «فاصله تنظیم» در طراحی ماشین اهمیت دارد؛ زیرا فاصله نامی نباید بدون درنظرگرفتن شرایط واقعی هدف، به‌عنوان فاصله کاری قطعی سیستم در نظر گرفته شود.

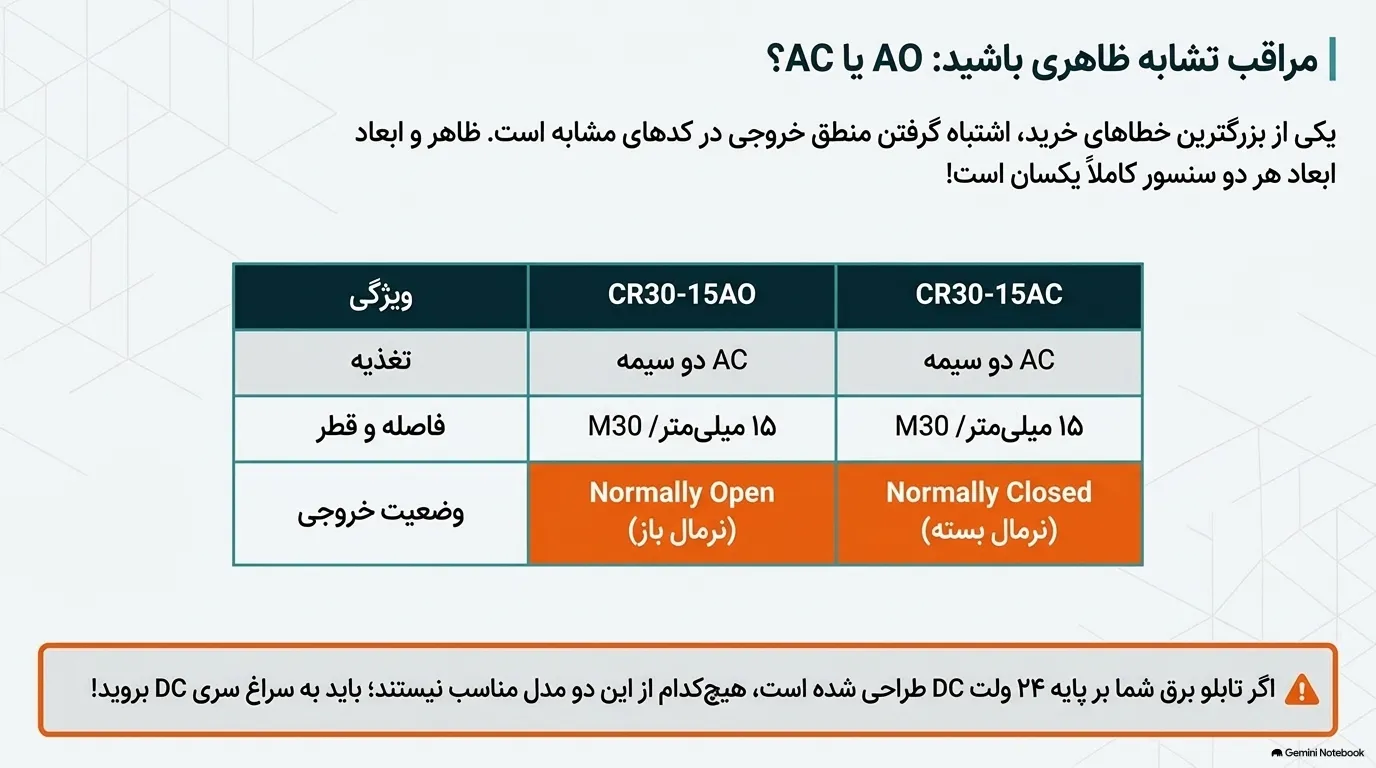

تفاوت CR30-15AO با مدل CR30-15AC

یکی از مواردی که هنگام خرید این خانواده می‌تواند باعث اشتباه شود، شباهت زیاد کد مدل‌هاست. برای مثال CR30-15AO و CR30-15AC از نظر بخش عمده مشخصات مکانیکی و تشخیص بسیار مشابه هستند، اما نوع عملکرد خروجی آنها متفاوت است.

هر دو مدل AC دو سیمه هستند و مشخصات اصلی مانند قطر 30 میلی‌متر، فاصله تشخیص 15 میلی‌متر، هدف استاندارد 50×50×1 میلی‌متر و فرکانس پاسخ 20 هرتز را دارند. تفاوت مهم این دو مدل در وضعیت خروجی است:

• CR30-15AO: Normally Open
• CR30-15AC: Normally Closed

صفحه رسمی آتونیکس برای CR30-15AC خروجی Normally Closed را اعلام می‌کند، در حالی که CR30-15AO دارای خروجی Normally Open است.

این تفاوت در ظاهر محصول چندان محسوس نیست، اما در مدار فرمان اهمیت زیادی دارد. بنابراین اگر قرار است CR30-15AO جایگزین مدل دیگری شود، تطبیق کد کامل محصول با منطق عملکرد مدار ضروری است.

تفاوت سنسور خازنی CR30-15AO و CR30-15AC

💡 دیدگاه مهندسی اتوماسیون راد

در انتخاب میان مدل‌های مشابه، همیشه نباید به تفاوت فاصله تشخیص یا ابعاد بدنه توجه کرد. گاهی یک حرف در انتهای کد محصول، مانند O یا C، وضعیت خروجی را تغییر می‌دهد و همین تفاوت می‌تواند تعیین کند که سنسور با منطق موردنظر مدار سازگار هست یا خیر.

به همین دلیل، در زمان خرید یا جایگزینی سنسور، کد کامل مدل باید با مدل قبلی و نقشه مدار کنترل مقایسه شود؛ نه اینکه صرفاً بر اساس شباهت ظاهری یا سری محصول تصمیم‌گیری شود.

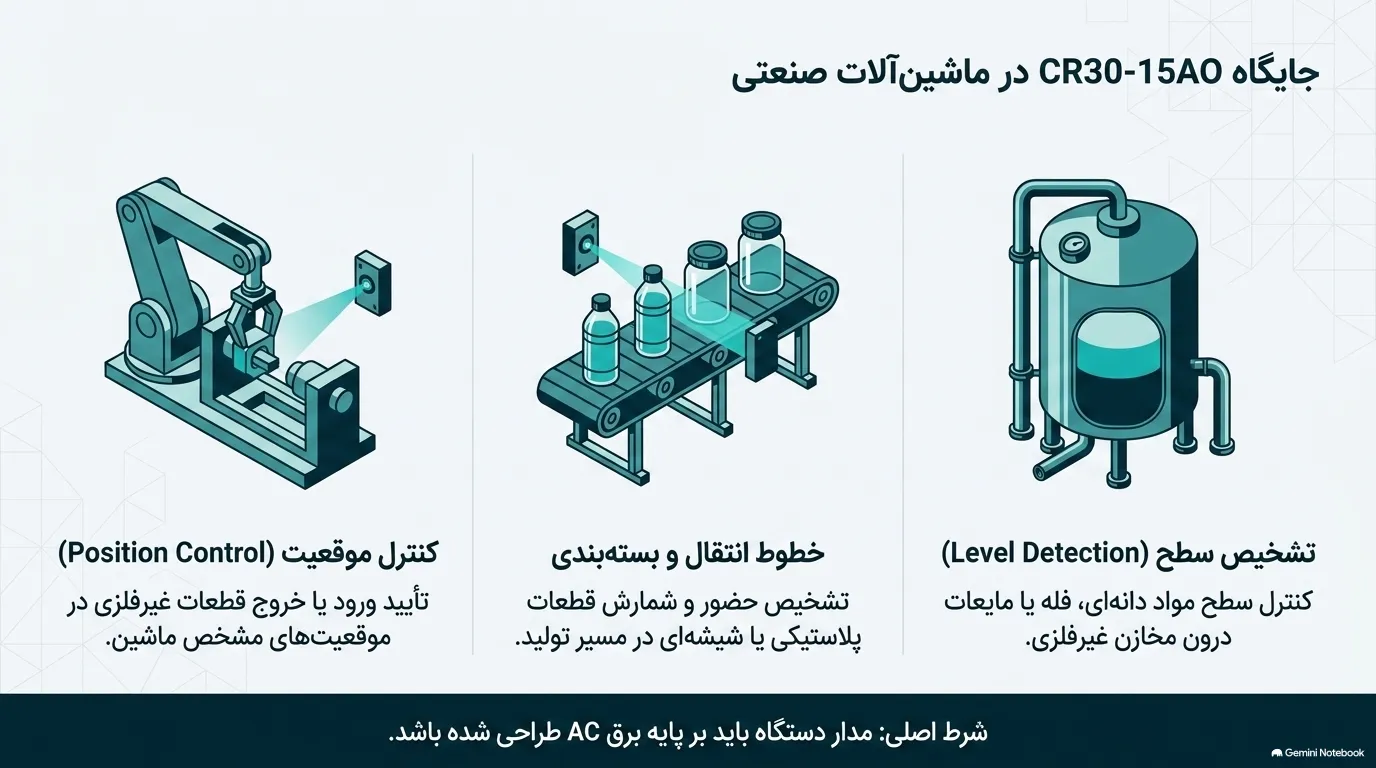

جایگاه CR30-15AO در کاربردهای صنعتی

سری CR آتونیکس با هدف تشخیص مواد مختلف طراحی شده و در کاتالوگ رسمی برای کاربردهایی مانند تشخیص سطح (Level Detection) و کنترل موقعیت (Position Control) معرفی شده است.

این موضوع باعث می‌شود CR30-15AO را بتوان در طیف متنوعی از ماشین‌آلات بررسی کرد؛ برای مثال:

• تشخیص حضور قطعات پلاستیکی در مسیر تولید
• تشخیص وجود مواد در مخازن
• کنترل سطح برخی مواد دانه‌ای
• تشخیص موقعیت قطعات غیرفلزی
• تشخیص حضور ماده در خطوط انتقال
• کنترل ورود یا خروج قطعه از یک موقعیت مشخص

البته وجود یک ماده در فهرست مواد قابل تشخیص به معنای مناسب بودن سنسور برای هر شرایطی نیست. در کاربردهای صنعتی، عواملی مانند فاصله هدف، تغییرات سطح ماده، شکل قطعه و شرایط محیطی می‌توانند نتیجه تشخیص را تغییر دهند.

بنابراین مزیت اصلی CR30-15AO را باید در قابلیت تشخیص خازنی و انعطاف آن نسبت به نوع ماده هدف جست‌وجو کرد، نه صرفاً در عدد فاصله تشخیص.

کاربرد سنسور خازنی آتونیکس مدل CR30-15AO

💡 دیدگاه مهندسی اتوماسیون راد

اگر هدف شما فلزی نیست، انتخاب سنسور خازنی می‌تواند نسبت به سنسور القایی منطقی‌تر باشد؛ اما انتخاب نهایی باید با نمونه واقعی ماده انجام شود. مخصوصاً در کاربردهای سطح‌سنجی یا مواد فله‌ای، بهتر است رفتار سنسور در شرایط واقعی فرآیند قبل از تصمیم نهایی بررسی شود.

عملکرد سنسور خازنی CR30-15AO در شرایط واقعی

سنسور خازنی برخلاف سنسورهای القایی، برای تشخیص به فلزی بودن هدف وابسته نیست. مبنای عملکرد آن تغییر ظرفیت الکتریکی در میدان اطراف سطح حسگر است؛ بنابراین زمانی که یک ماده به سطح حسگر نزدیک می‌شود، تغییر ایجادشده در شرایط میدان می‌تواند باعث تغییر وضعیت خروجی شود.

همین اصل عملکرد، سنسور خازنی را برای کاربردهایی مناسب می‌کند که جسم موردنظر از جنس فلز نیست. اما در مقابل، عملکرد سنسور نسبت به شرایط محیط اطراف و ویژگی‌های خود هدف حساس‌تر می‌شود. به همین دلیل، در یک کاربرد واقعی نمی‌توان عملکرد سنسور را فقط بر اساس فاصله هندسی میان سطح حسگر و قطعه پیش‌بینی کرد.

برای مثال، در یک ماشین ممکن است دو قطعه با ابعاد مشابه اما جنس متفاوت، رفتار یکسانی در مقابل سنسور نداشته باشند. همچنین در کاربردهای سطح‌سنجی، تغییر وضعیت سطح ماده یا تغییر فاصله آن از سنسور می‌تواند نقطه عملکرد را جابه‌جا کند.

در نتیجه، طراحی یک سیستم تشخیص خازنی باید بر مبنای شرایط واقعی ماده هدف انجام شود، نه صرفاً مشخصات یک قطعه آزمایشگاهی.

نقش تنظیم حساسیت در CR30-15AO

یکی از قابلیت‌های کاربردی سری CR، امکان تنظیم حساسیت است. وجود این تنظیم‌کننده باعث می‌شود نقطه عملکرد سنسور بتواند با شرایط نصب و ماده موردنظر تطبیق داده شود.

این موضوع در کاربردهایی اهمیت دارد که هدف استاندارد تعریف‌شده در مشخصات فنی با ماده واقعی فرآیند تفاوت دارد. برای نمونه، ممکن است در یک دستگاه، سنسور برای تشخیص حضور یک قطعه پلاستیکی یا سطح یک ماده در مخزن استفاده شود. در چنین شرایطی، تنظیم حساسیت باید با همان ماده‌ای انجام شود که قرار است در فرآیند واقعی تشخیص داده شود.

در دستورالعمل سری CR، فرآیند تنظیم حساسیت بر اساس بررسی وضعیت عملکرد سنسور با هدف در موقعیت‌های موردنظر انجام می‌شود. هدف از تنظیم صحیح، ایجاد فاصله عملکردی مناسب میان وضعیت فعال و غیرفعال سنسور است.

بنابراین تنظیم حساسیت را نباید به‌عنوان ابزاری برای «زیاد کردن برد سنسور» در نظر گرفت. وظیفه اصلی آن، تطبیق نقطه عملکرد با شرایط کاربرد است.

💡 دیدگاه مهندسی اتوماسیون راد

در راه‌اندازی اولیه، بهتر است حساسیت با قطعه یا ماده واقعی تنظیم شود. اگر سنسور در حالت آزمایشگاهی با یک جسم متفاوت تنظیم شود، ممکن است پس از ورود محصول واقعی، نقطه عملکرد تغییر کند.

یک تنظیم خوب باید دو وضعیت را از یکدیگر متمایز کند:

• زمانی که هدف واقعاً وجود دارد.
• زمانی که هدف وجود ندارد.

اگر این دو وضعیت بیش از حد به یکدیگر نزدیک باشند، احتمال عملکرد ناپایدار افزایش پیدا می‌کند.

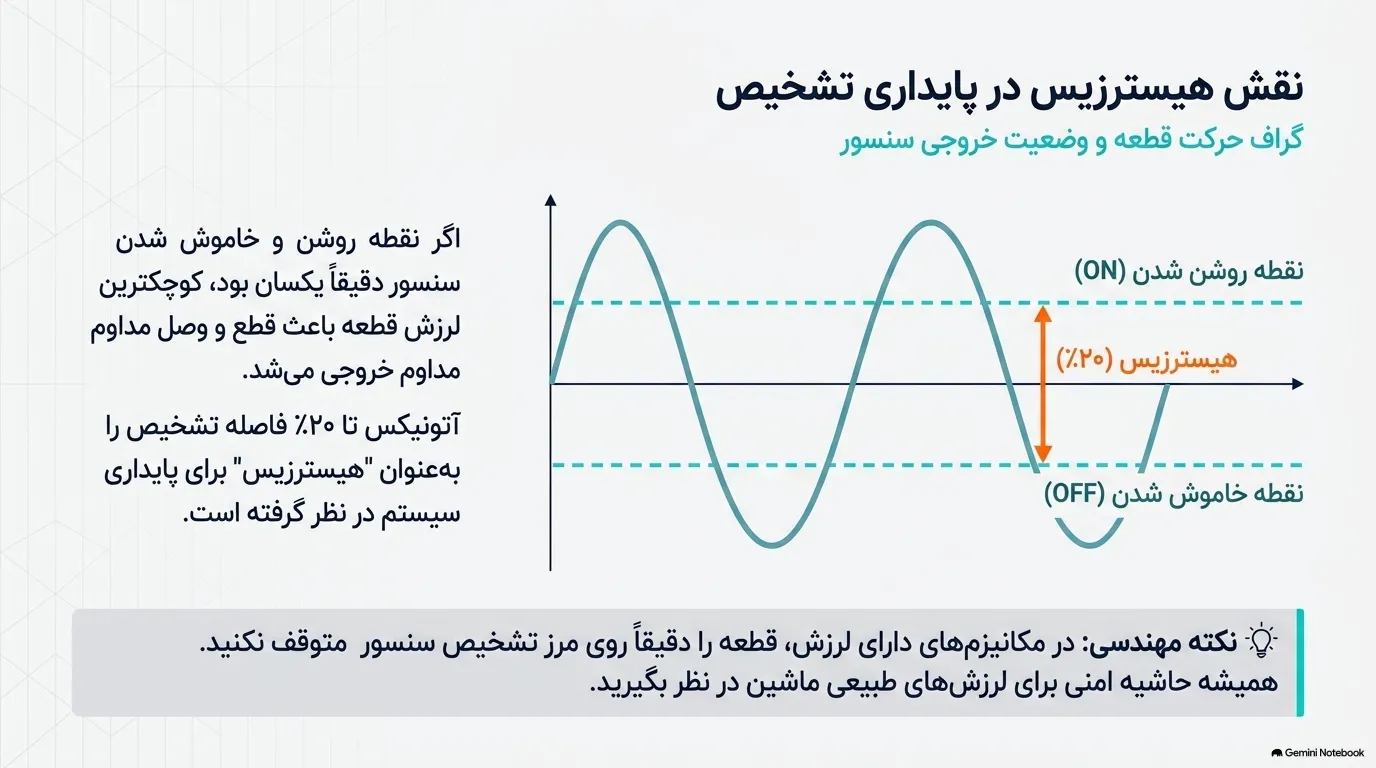

هیسترزیس چه تأثیری بر پایداری تشخیص دارد؟

در سنسورهای مجاورتی، اگر نقطه روشن شدن و خاموش شدن دقیقاً یکسان باشد، تغییرات بسیار کوچک در موقعیت هدف می‌تواند باعث تغییر مداوم وضعیت خروجی شود. برای جلوگیری از این حالت، بین نقطه عملکرد و نقطه برگشت یک اختلاف مشخص در نظر گرفته می‌شود که با عنوان هیسترزیس (Hysteresis) شناخته می‌شود.

برای CR30-15AO، آتونیکس حداکثر هیسترزیس را 20 درصد فاصله تشخیص اعلام کرده است. این مشخصه در کاربردهایی که هدف نزدیک نقطه عملکرد حرکت می‌کند اهمیت پیدا می‌کند، زیرا می‌تواند بر رفتار خروجی هنگام نزدیک و دور شدن جسم اثر بگذارد.

در یک ماشین صنعتی، این موضوع می‌تواند در تشخیص موقعیت قطعاتی که اندکی لرزش یا نوسان دارند اهمیت داشته باشد. اگر نقطه عملکرد بدون درنظرگرفتن این رفتار انتخاب شود، خروجی سنسور ممکن است در مرز تشخیص چندین بار تغییر وضعیت دهد.

بنابراین هنگام طراحی سیستم، بهتر است موقعیت نصب به گونه‌ای انتخاب شود که حرکت عادی قطعه، سنسور را دائماً در محدوده مرزی عملکرد قرار ندهد.

تاثیر هیسترزیس بر پایداری تشخیص

💡 دیدگاه مهندسی اتوماسیون راد

اگر قطعه در هنگام حرکت لرزش دارد، فاصله نصب را دقیقاً روی مرز عملکرد قرار ندهید. باید بین موقعیت عادی قطعه و نقطه تغییر وضعیت سنسور حاشیه مناسبی وجود داشته باشد.

این نکته به‌خصوص در مکانیزم‌هایی که دارای لرزش مکانیکی، لقی یا حرکت رفت‌وبرگشتی هستند، می‌تواند از تغییرات ناخواسته خروجی جلوگیری کند.

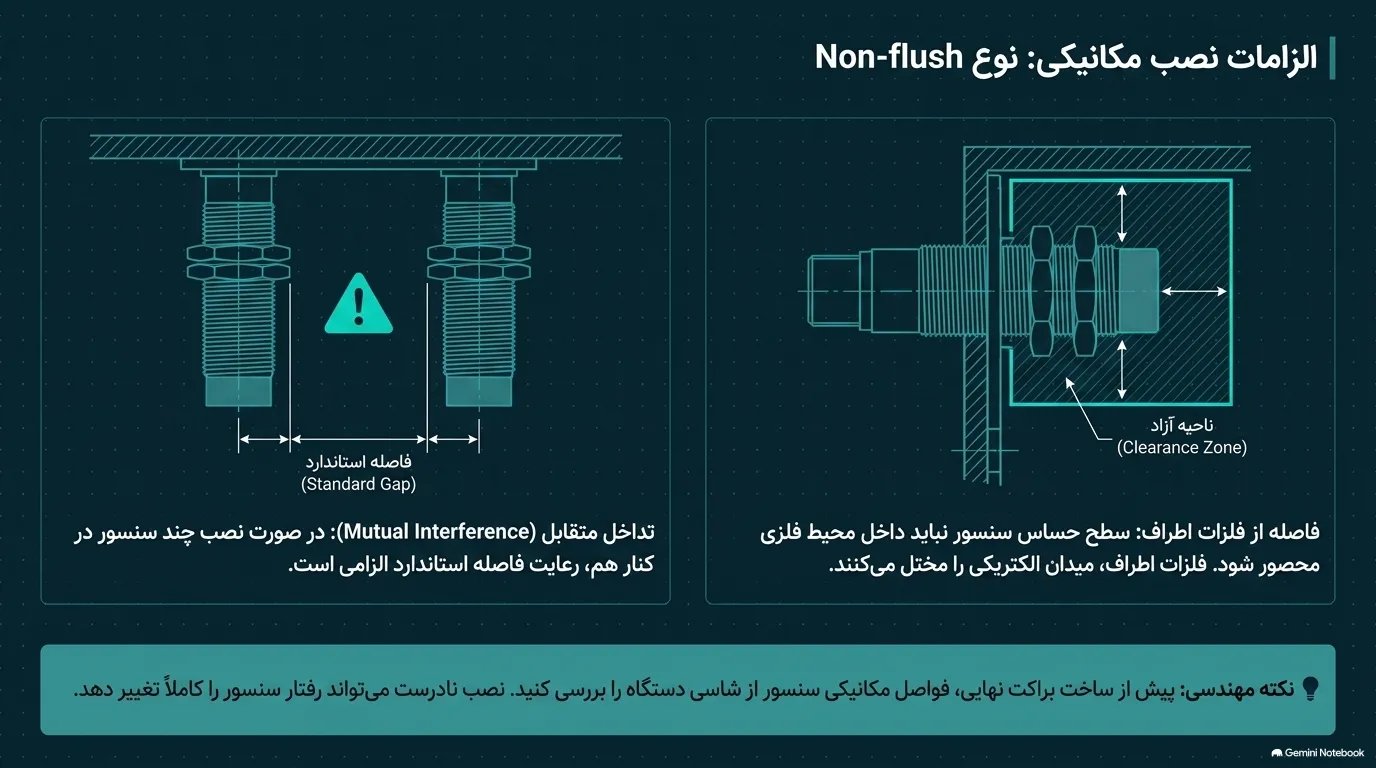

نصب Non-flush؛ چرا محل قرارگیری سنسور اهمیت دارد؟

CR30-15AO از نوع Non-flush است. در این نوع نصب، سطح حساس سنسور نباید بدون توجه به شرایط اطراف داخل یک محیط فلزی محصور شود.

فلزات نزدیک به سطح حسگر می‌توانند شرایط میدان الکتریکی اطراف آن را تغییر دهند. بنابراین اگر سنسور در کنار شاسی فلزی، براکت، صفحه یا قطعات فلزی دیگر نصب شود، ممکن است رفتار آن با حالتی که در فضای آزاد آزمایش شده متفاوت باشد.

دفترچه سری CR برای نصب، فاصله‌های مشخصی را در رابطه با فلزات اطراف و فاصله میان چند سنسور در نظر گرفته است. این فواصل بسته به نوع نصب و قطر مدل باید مطابق دستورالعمل سازنده رعایت شوند.

این موضوع در طراحی ماشین اهمیت دارد، زیرا ممکن است از نظر مکانیکی یک محل برای نصب سنسور کاملاً مناسب به نظر برسد، اما از نظر عملکرد الکتریکی شرایط مطلوبی ایجاد نکند.

یک مثال کاربردی

فرض کنید سنسور روی یک صفحه فلزی نصب شده و قطعه هدف نیز از مقابل آن عبور می‌کند. اگر فاصله‌های لازم رعایت نشده باشد، صفحه فلزی می‌تواند بخشی از محیط تشخیص سنسور را تحت تأثیر قرار دهد.

در چنین شرایطی، تغییر عملکرد سنسور الزاماً به معنی خرابی آن نیست؛ ممکن است مشکل از هندسه نصب باشد.

💡 دیدگاه مهندسی اتوماسیون راد

در طراحی پایه سنسور، فقط سوراخ محل نصب و فضای لازم برای باز و بسته کردن سنسور را در نظر نگیرید. فاصله آن از قطعات فلزی اطراف نیز باید بررسی شود.

این بررسی بهتر است قبل از ساخت نهایی براکت انجام شود، زیرا اصلاح محل نصب پس از مونتاژ ماشین می‌تواند هزینه و زمان بیشتری ایجاد کند.

فاصله میان چند سنسور خازنی

اگر چند سنسور خازنی در کنار یکدیگر نصب شوند، فاصله بین آنها نیز اهمیت پیدا می‌کند. نزدیک بودن بیش از حد سنسورها می‌تواند باعث تأثیرگذاری متقابل میدان‌های تشخیص شود.

در مستندات سری CR، برای جلوگیری از تداخل، فاصله مشخصی میان سنسورها توصیه شده است. بنابراین در ماشین‌هایی که چند نقطه تشخیص در فاصله نزدیک از یکدیگر قرار دارند، چیدمان سنسورها باید در مرحله طراحی مکانیکی بررسی شود.

این مسئله مخصوصاً در خطوطی که چند سنسور برای تشخیص موقعیت‌های متوالی نصب شده‌اند اهمیت دارد.

الزامات نصب چند سنسور خازنی آتونیکس کنار هم

💡 دیدگاه مهندسی اتوماسیون راد

اگر چند سنسور قرار است روی یک صفحه یا سازه مشترک نصب شوند، محل همه آنها را هم‌زمان طراحی کنید. نصب تک‌تک سنسورها بدون درنظرگرفتن موقعیت سنسورهای مجاور می‌تواند بعداً باعث محدودیت در فاصله‌گذاری شود.

تأثیر کابل‌کشی و نویز الکتریکی

در ماشین‌آلات صنعتی، سنسور معمولاً در محیطی قرار دارد که تجهیزات دیگری مانند موتور، کنتاکتور، شیرهای برقی و کابل‌های قدرت نیز حضور دارند. بنابراین کیفیت سیم‌کشی می‌تواند بر قابلیت اطمینان سیستم تشخیص اثر بگذارد.

در دستورالعمل سری CR توصیه شده است که کابل سنسور تا حد امکان کوتاه باشد و از خطوط ولتاژ بالا و کابل‌های قدرت فاصله داشته باشد. همچنین از قرار دادن کابل سنسور در مسیر مشترک با خطوط قدرت یا کابل‌هایی که می‌توانند نویز ایجاد کنند، باید تا حد امکان اجتناب شود.

این مسئله در محیط‌هایی که تجهیزات توان الکتریکی در نزدیکی سنسور قرار دارند اهمیت بیشتری پیدا می‌کند.

در چنین شرایطی، اگر رفتار خروجی سنسور غیرعادی شد، نباید بلافاصله خود سنسور را عامل مشکل دانست. مسیر کابل، نحوه اتصال و مجاورت با منابع نویز نیز باید بررسی شوند.

شرایط محیطی؛ IP65 به چه معناست؟

درجه حفاظت  IP65 یکی از مشخصات مهم CR30-15AO است، اما تفسیر صحیح آن ضروری است.

عدد 6 در IP65 نشان‌دهنده حفاظت در برابر ورود گردوغبار است و عدد 5 به مقاومت در برابر پاشش و جت آب با شرایط تعریف‌شده در استاندارد مربوط می‌شود. این درجه حفاظت به معنای مناسب بودن سنسور برای غوطه‌وری در آب نیست.

بنابراین در محیط‌های صنعتی باید میان «مقاومت در برابر پاشش آب» و «قابل استفاده بودن در شرایط غوطه‌وری یا شست‌وشوی شدید» تفاوت قائل شد.

از طرف دیگر، دمای محیط و رطوبت نیز باید در محدوده مشخصات سازنده قرار داشته باشند. دفترچه سری CR استفاده از محصول خارج از محدوده شرایط تعیین‌شده و قرار گرفتن در معرض شرایط نامناسب محیطی را منع می‌کند.

💡 دیدگاه مهندسی اتوماسیون راد

اگر سنسور در محیط مرطوب نصب می‌شود، فقط عبارت IP65 را بررسی نکنید؛ نوع تماس با آب، روش شست‌وشوی دستگاه و مدت مواجهه نیز باید با شرایط واقعی مقایسه شود.

برای محیط‌های بسیار سخت، انتخاب سنسور باید بر اساس کل مشخصات محیطی انجام شود، نه یک پارامتر منفرد.

راه‌اندازی صحیح؛ از نصب تا تست نهایی

راه‌اندازی CR30-15AO بهتر است در چند مرحله انجام شود:

مرحله اول: بررسی مکانیکی

ابتدا محل نصب، فاصله هدف، فضای اطراف سنسور و موقعیت قطعات فلزی بررسی شود.

مرحله دوم: بررسی الکتریکی

ولتاژ، ساختار دو سیمه و مشخصات مدار بار با مدل سنسور تطبیق داده شود.

مرحله سوم: تنظیم حساسیت

حساسیت با ماده و قطعه واقعی فرآیند تنظیم شود، نه صرفاً با یک جسم آزمایشی.

مرحله چهارم: تست در حالت واقعی

ماشین در شرایط واقعی کار کند و وضعیت خروجی سنسور در چند سیکل متوالی بررسی شود.

مرحله پنجم: بررسی مرز عملکرد

اگر قطعه لرزش یا نوسان دارد، عملکرد سنسور در نزدیک‌ترین و دورترین موقعیت واقعی آن بررسی شود.

این روش باعث می‌شود خطاهایی که فقط در زمان کار واقعی ماشین ظاهر می‌شوند، قبل از بهره‌برداری نهایی شناسایی شوند.

💡 دیدگاه مهندسی اتوماسیون راد

تست سنسور در حالت ثابت، به‌تنهایی برای تأیید عملکرد یک سیستم صنعتی کافی نیست. اگر قطعه در فرآیند حرکت می‌کند، تست نهایی نیز باید با همان حرکت، سرعت و شرایط واقعی انجام شود.

یک نکته مهم درباره جایگزینی سنسور

در پروژه‌های تعمیرات و نگهداری، گاهی سنسور جدید فقط بر اساس شباهت ابعاد انتخاب می‌شود. این روش می‌تواند مشکل‌ساز باشد.

برای جایگزینی CR30-15AO باید حداقل این موارد با سنسور قبلی مقایسه شوند:

• نوع سنسور
• ابعاد مکانیکی
• فاصله تشخیص
• نوع تغذیه
• ساختار خروجی
• جریان بار
• جریان نشتی
• نوع نصب
• شرایط محیطی
• نحوه سیم‌کشی

به‌خصوص اگر سنسور جدید قرار است بدون تغییر مدار در محل مدل قبلی نصب شود، مشخصات الکتریکی باید به همان اندازه مشخصات مکانیکی بررسی شوند.

جمع‌بندی این بخش

در عملکرد واقعی CR30-15AO، عواملی مانند تنظیم حساسیت، هیسترزیس، هندسه نصب، فاصله از فلزات و سنسورهای مجاور، مسیر کابل و شرایط محیطی می‌توانند نتیجه تشخیص را تحت تأثیر قرار دهند. بنابراین نصب سنسور بخشی از طراحی سیستم تشخیص است و نباید بعد از انتخاب محصول به‌عنوان یک مرحله فرعی در نظر گرفته شود.

چه زمانی CR30-15AO انتخاب مناسبی است؟

انتخاب سنسور خازنی آتونیکس مدل CR30-15AO زمانی منطقی است که چند نیاز به‌صورت هم‌زمان در یک کاربرد وجود داشته باشد: تشخیص بدون تماس، امکان تشخیص مواد غیرفلزی، استفاده از مدار AC و نیاز به خروجی نرمال باز.

در چنین شرایطی، این مدل می‌تواند برای ماشین‌آلاتی که حضور یا موقعیت یک ماده را بدون تماس مکانیکی کنترل می‌کنند، گزینه قابل بررسی باشد. کاربردهایی مانند تشخیص وجود قطعات پلاستیکی، کنترل حضور ماده در مسیر انتقال، تشخیص سطح برخی مواد و کنترل موقعیت قطعات از جمله سناریوهایی هستند که فناوری خازنی در آنها کاربرد دارد.

اما یک نکته مهم وجود دارد: مناسب بودن فناوری خازنی با مناسب بودن یک مدل مشخص یکسان نیست. ممکن است یک کاربرد از نظر اصول عملکرد برای سنسور خازنی مناسب باشد، اما CR30-15AO به دلیل نوع مدار یا شرایط نصب گزینه مطلوبی نباشد.

بنابراین تصمیم نهایی باید در دو مرحله انجام شود:

1. بررسی اینکه سنسور خازنی برای فرآیند مناسب است.
2. بررسی اینکه CR30-15AO با مشخصات همان ماشین سازگار است.

این تفکیک، احتمال انتخاب اشتباه را به میزان قابل توجهی کاهش می‌دهد.

چه زمانی بهتر است مدل دیگری را بررسی کنیم؟

CR30-15AO برای همه کاربردهای سنجش مجاورت مناسب نیست. اگر نیاز پروژه با ساختار این مدل همخوانی نداشته باشد، انتخاب مدل دیگری از خانواده آتونیکس می‌تواند منطقی‌تر باشد.

زمانی که تغذیه DC موردنیاز است

اگر مدار کنترل ماشین بر پایه 12 تا 24 ولت DC طراحی شده باشد، استفاده از یک مدل AC دو سیمه انتخاب مناسبی نیست. در این شرایط باید مدل‌های DC سری CR یا خانواده دیگری که با ولتاژ و ساختار ورودی کنترلر سازگار است بررسی شود.

زمانی که خروجی NPN یا PNP لازم است

در برخی تابلوهای کنترل، ورودی PLC یا کنترلر بر اساس منطق NPN یا PNP طراحی شده است. در چنین پروژه‌ای باید سنسوری انتخاب شود که نوع خروجی آن مستقیماً با ساختار ورودی سازگار باشد.

بنابراین اگر پروژه از ابتدا برای سنسور DC سه سیمه طراحی شده باشد، بهتر است به‌جای ایجاد تغییر در مدار برای استفاده از CR30-15AO، ابتدا مدل‌های مناسب DC بررسی شوند.

زمانی که سرعت تشخیص بالاتری لازم است

فرکانس پاسخ مدل 20 هرتز است. اگر فرآیند دارای سیکل‌های سریع باشد، این عدد باید با تعداد واقعی تغییر وضعیت موردنیاز در ماشین مقایسه شود.

برای مثال، در یک سیستم با حرکت سریع قطعات، مهم نیست که سنسور از نظر فاصله تشخیص مناسب باشد؛ اگر سرعت تغییر وضعیت هدف از ظرفیت پاسخ سنسور بیشتر باشد، عملکرد سیستم نمی‌تواند مطابق انتظار باشد.

در این شرایط باید سنسوری با فرکانس پاسخ متناسب با سیکل ماشین انتخاب شود.

زمانی که محیط کاری از محدوده حفاظتی سنسور خارج است

IP65 برای بسیاری از کاربردهای صنعتی مناسب است، اما برای هر نوع محیط سخت یا فرآیند شست‌وشوی شدید نباید یکسان در نظر گرفته شود. اگر سنسور در معرض غوطه‌وری، فشار مستقیم آب یا شرایط محیطی شدید قرار دارد، باید مدل‌هایی با مشخصات حفاظتی مناسب‌تر بررسی شوند.

CR30-15AO یا CR30-15AC؛ کدام مدل را انتخاب کنیم؟

این دو مدل از نظر بخش قابل توجهی از مشخصات مکانیکی و عملکردی به یکدیگر نزدیک هستند، اما یک تفاوت مهم در منطق خروجی دارند.

بنابراین انتخاب میان این دو مدل بیشتر به منطق مدار کنترل وابسته است.

اگر مدار باید هنگام نزدیک شدن هدف، وضعیت خروجی را از حالت عادی به حالت فعال تغییر دهد، مدل NO می‌تواند انتخاب موردنظر باشد. اگر منطق کنترل بر پایه وضعیت Normally Closed طراحی شده باشد، مدل NC مناسب‌تر خواهد بود.

این تفاوت ساده به نظر می‌رسد، اما در تعمیرات و جایگزینی سنسور اهمیت زیادی دارد؛ زیرا نصب مدل اشتباه می‌تواند بدون اینکه سنسور از نظر فنی خراب باشد، باعث معکوس شدن منطق عملکرد ماشین شود.

💡 دیدگاه مهندسی اتوماسیون راد

در جایگزینی یک سنسور، ابتدا منطق مدار را مشخص کنید و سپس مدل را انتخاب کنید. اشتباه در NO و NC از خطاهایی است که با بررسی ظاهری سنسور قابل تشخیص نیست.

CR30-15AO یا سنسور خازنی DC؟

اگر در یک پروژه بین مدل AC و مدل DC انتخاب وجود داشته باشد، نباید صرفاً بر اساس در دسترس بودن محصول تصمیم گرفت.

مدل AC دو سیمه برای مدارهایی که از منبع AC استفاده می‌کنند، ساختار ساده‌تری ارائه می‌دهد. در مقابل، مدل‌های DC سه سیمه برای بسیاری از سیستم‌های کنترل مدرن که بر پایه 24 ولت DC و PLC ساخته شده‌اند، انتخاب طبیعی‌تری هستند.

بنابراین معیار تصمیم می‌تواند این باشد:

مدار AC موجود است → مدل AC بررسی شود.

مدار 12 تا 24 ولت DC و ورودی NPN/PNP است → مدل DC بررسی شود.

این رویکرد از تبدیل غیرضروری ساختار مدار برای تطبیق دادن آن با سنسور جلوگیری می‌کند.

مهم‌ترین خطاهای خرید CR30-15AO

اشتباه اول: توجه فقط به فاصله تشخیص

ممکن است کاربر عبارت «15 میلی‌متر» را ببیند و تصور کند تمام سنسورهای 15 میلی‌متری از نظر کاربردی معادل هستند. در حالی که نوع تغذیه، خروجی، ساختار نصب و شرایط هدف می‌تواند آنها را کاملاً متفاوت کند.

اشتباه دوم: اشتباه گرفتن AO و AC

در کد مدل، حرف پایانی فقط یک شناسه ساده نیست. در این خانواده، تفاوت AO و AC به وضعیت خروجی مرتبط است. بنابراین هنگام ثبت سفارش باید کد کامل محصول کنترل شود.

اشتباه سوم: انتخاب بر اساس قطر بدنه

قطر 30 میلی‌متر ممکن است از نظر مکانیکی با محل نصب سازگار باشد، اما این مسئله به‌تنهایی سازگاری الکتریکی و عملکردی را تضمین نمی‌کند.

اشتباه چهارم: استفاده از مدل AC در مدار DC

این یکی از مهم‌ترین خطاهای انتخاب است. قبل از خرید باید نوع منبع تغذیه سیستم مشخص شود.

اشتباه پنجم: جایگزینی بدون بررسی مدار

در تعمیرات صنعتی، اینکه سنسور قبلی «شبیه» CR30-15AO باشد کافی نیست. نوع خروجی، سیم‌بندی و مشخصات بار باید با مدل جدید تطبیق داده شود.

💡 دیدگاه مهندسی اتوماسیون راد

بهترین روش برای جایگزینی سنسور این است که مشخصات سنسور قدیمی و جدید در یک جدول کنار هم قرار گیرند. این کار اختلاف‌هایی را که در ظاهر محصول مشخص نیستند، آشکار می‌کند.

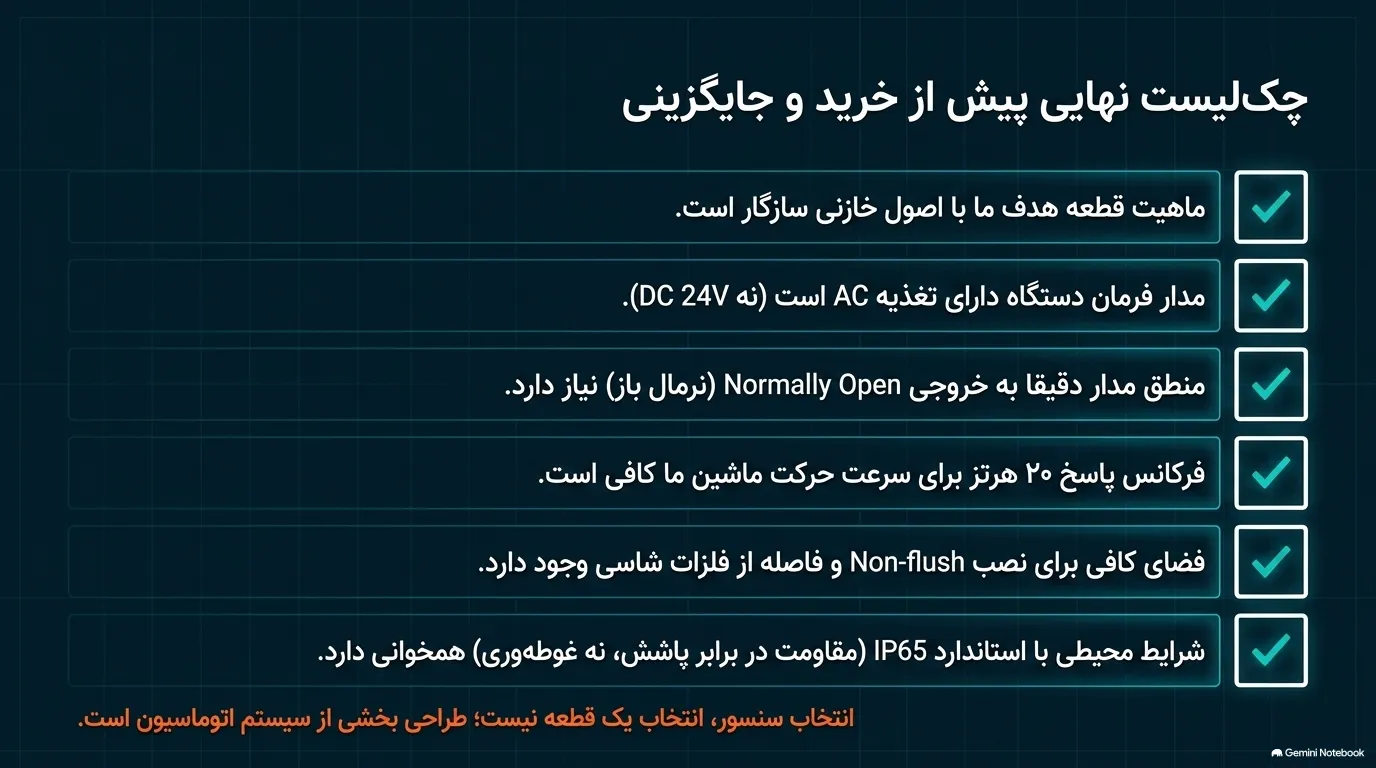

چک‌لیست خرید CR30-15AO

قبل از خرید سنسور خازنی آتونیکس CR30-15AO این موارد را کنترل کنید:

•  کاربرد شما به سنسور خازنی نیاز دارد.
•  ماده هدف با اصول تشخیص خازنی سازگار است.
•  محل نصب برای بدنه 30 میلی‌متری مناسب است.
•  نوع نصب با طراحی مکانیکی دستگاه سازگار است.
•  مدار دارای تغذیه AC موردنیاز مدل است.
•  خروجی Normally Open برای منطق کنترل مناسب است.
•  جریان بار با مشخصات سنسور سازگار است.
•  فرکانس پاسخ برای سرعت فرآیند کافی است.
•  شرایط محیطی با درجه حفاظت و محدوده کاری مدل مطابقت دارد.
•  فاصله سنسور از فلزات اطراف در طراحی لحاظ شده است.
•  اگر چند سنسور در کنار یکدیگر نصب می‌شوند، فاصله آنها بررسی شده است.
•  در صورت جایگزینی، سیم‌بندی سنسور جدید با مدار موجود تطبیق داده شده است.

چک لیست پیش از خرید سنسور خازنی CR30-15AO

این چک‌لیست را می‌توان قبل از ثبت سفارش یا هنگام بررسی یک BOM ماشین‌آلات مورد استفاده قرار داد.

سوالات متداول درباره CR30-15AO

CR30-15AO چه نوع سنسوری است؟

یک سنسور مجاورتی خازنی از سری CR آتونیکس است که برای تشخیص بدون تماس مواد و اجسام در کاربردهای صنعتی استفاده می‌شود.

آیا CR30-15AO برای مواد غیرفلزی قابل استفاده است؟

بله. فناوری خازنی امکان تشخیص بسیاری از مواد غیرفلزی را فراهم می‌کند. با این حال، عملکرد واقعی به مشخصات ماده و شرایط کاربرد وابسته است.

آیا CR30-15AO خروجی NPN دارد؟

خیر. این مدل از ساختار AC دو سیمه با خروجی Normally Open استفاده می‌کند. اگر خروجی NPN یا PNP موردنیاز باشد، باید مدل مناسب DC بررسی شود.

تفاوت CR30-15AO و CR30-15AC چیست؟

تفاوت اصلی آنها در وضعیت خروجی است. CR30-15AO دارای خروجی Normally Open و CR30-15AC دارای خروجی Normally Closed است.

آیا می‌توان CR30-15AO را مستقیماً جایگزین هر سنسور 30 میلی‌متری کرد؟

خیر. علاوه بر ابعاد، نوع تغذیه، خروجی، جریان بار، فاصله تشخیص، نحوه نصب و شرایط محیطی باید بررسی شوند.

آیا CR30-15AO برای PLC مناسب است؟

سازگاری با PLC به نوع ورودی PLC و مدار اتصال بستگی دارد. بنابراین باید مشخصات ورودی PLC و مدار بار با ساختار الکتریکی سنسور تطبیق داده شود.

آیا CR30-15AO برای تشخیص سطح استفاده می‌شود؟

سری CR آتونیکس برای کاربردهای تشخیص سطح معرفی شده است. مناسب بودن این مدل برای یک ماده مشخص باید بر اساس ویژگی ماده، فاصله نصب و شرایط فرآیند بررسی شود.

فروش سنسور خازنی آتونیکس CR30-15AO

برای فروش سنسور خازنی آتونیکس مدل CR30-15AO در اتوماسیون راد، مهم‌ترین موضوع تطبیق مشخصات مدل با نیاز واقعی پروژه است. این مدل برای کاربردهایی مناسب است که سنسور خازنی AC دو سیمه با خروجی Normally Open موردنیاز باشد.

در پروژه‌هایی که مدار کنترل بر پایه 24 ولت DC، خروجی NPN یا PNP یا منطق Normally Closed طراحی شده است، بهتر است پیش از سفارش، مدل‌های جایگزین سری CR بررسی شوند.

اتوماسیون راد به‌عنوان نمایندگی آتونیکس، اطلاعات فنی مدل و مشخصات موردنیاز پروژه را برای بررسی و انتخاب محصول در اختیار کاربران صنعتی قرار می‌دهد.

CR30-15AO برای چه پروژه‌ای انتخاب بهتری است؟

اگر نیاز پروژه را به یک تصمیم ساده تبدیل کنیم، CR30-15AO زمانی گزینه مناسبی است که:

تشخیص بدون تماس لازم است + ماده هدف می‌تواند غیرفلزی باشد + مدار با تغذیه AC سازگار است + خروجی Normally Open موردنیاز است + سرعت فرآیند با ظرفیت پاسخ سنسور تناسب دارد + شرایط نصب و محیطی در محدوده قابل قبول قرار دارند.

اگر یکی از این شروط اصلی برقرار نباشد، انتخاب نباید صرفاً به دلیل مشابه بودن ابعاد یا فاصله تشخیص ادامه پیدا کند.

این نگاه، انتخاب سنسور را از «پیدا کردن یک مدل با مشخصات مشابه» به انتخاب یک جزء سازگار با کل سیستم اتوماسیون تبدیل می‌کند.

جمع‌بندی

سنسور خازنی آتونیکس مدل CR30-15AO برای کاربردهای تشخیص بدون تماس در شرایطی طراحی شده که استفاده از فناوری خازنی و ساختار AC دو سیمه با مدار و فرآیند سازگار باشد. نقطه قوت آن را باید در امکان تشخیص طیف متنوعی از مواد و قابلیت استفاده در کاربردهایی مانند تشخیص حضور، موقعیت و سطح جست‌وجو کرد.

با این حال، انتخاب صحیح این مدل به مقایسه چند عدد در کاتالوگ محدود نمی‌شود. منطق خروجی، ساختار مدار، شرایط نصب، سرعت فرآیند و محیط کاری همگی بخشی از تصمیم مهندسی هستند.

به همین دلیل، اگر پروژه به یک سنسور خازنی 30 میلی‌متری با فاصله تشخیص نامی 15 میلی‌متر و ساختار AC دو سیمه Normally Open نیاز دارد، CR30-15AO می‌تواند گزینه مناسبی برای بررسی باشد؛ اما در پروژه‌های دارای مدار DC، نیاز به خروجی NPN/PNP یا شرایط محیطی متفاوت، بهتر است مدل مناسب دیگری از خانواده آتونیکس انتخاب شود.
