ترانسمیتر فشار سنسیس مدل PSRH-016-BCMG

توضیحات

 ترانسمیتر فشار سنسیس مدل PSRH-016-BCMG | بررسی مشخصات، کاربردها و نکات مهم قبل از خرید

اگر به دنبال یک ترانسمیتر فشار با رنج اندازه‌گیری 16 بار، خروجی 4 تا 20 میلی‌آمپر دو سیمه و اتصال PT1/4 هستید، ترانسمیتر فشار سنسیس مدل PSRH-016-BCMG یکی از مدل‌های سری PSR شرکت Sensys است که برای اندازه‌گیری فشار مایعات و گازها در کاربردهای صنعتی طراحی شده است. این مدل از سنسور Piezoresistive Silicon، بدنه استنلس استیل و خروجی استاندارد جریان استفاده می‌کند و با بسیاری از PLCها، نمایشگرهای صنعتی و سیستم‌های کنترل فرآیند سازگار است.

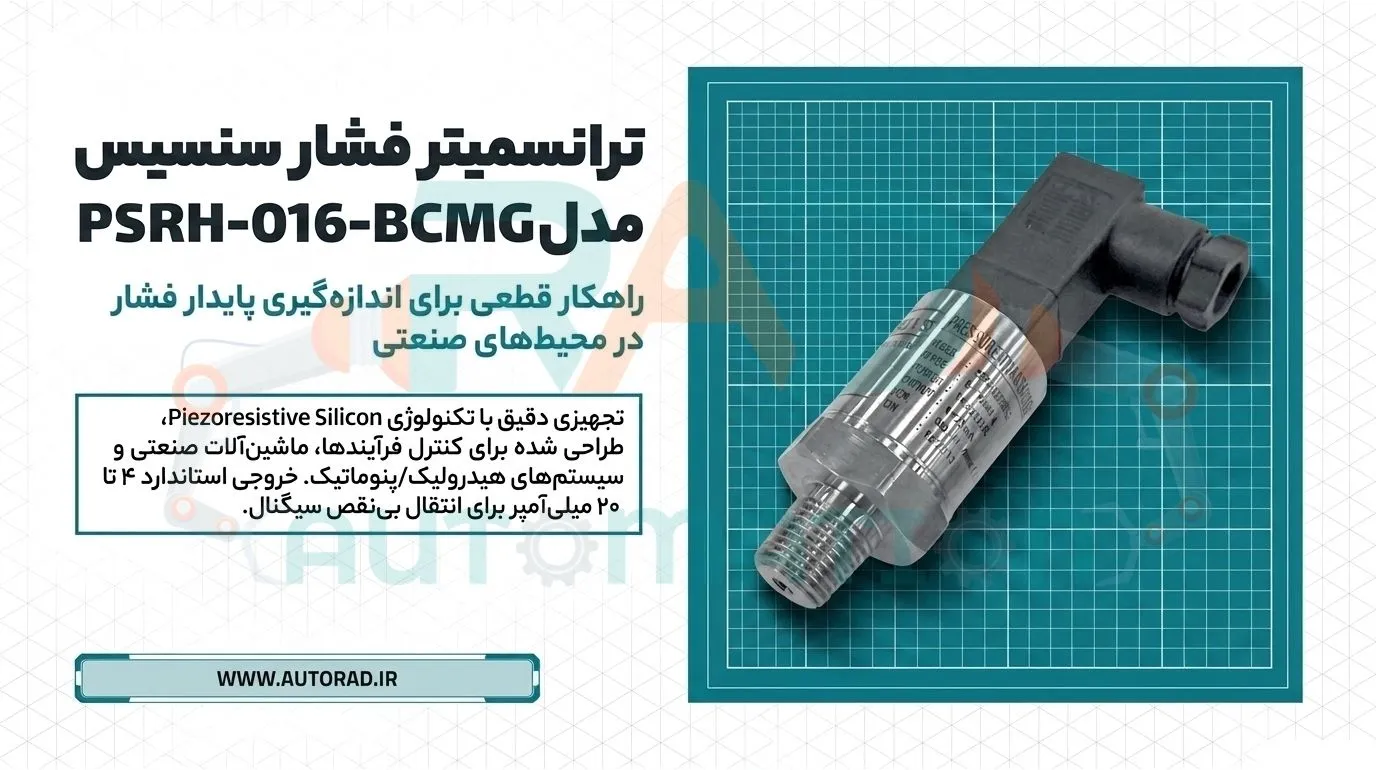

ترانسمیتر فاشر سنسیس مدل PSRH-016-BCMG

چرا مدل PSRH-016-BCMG برای بسیاری از پروژه‌های صنعتی انتخاب می‌شود؟

در بسیاری از خطوط تولید، سیستم‌های هیدرولیک و تجهیزات پنوماتیکی، اندازه‌گیری دقیق فشار یکی از پارامترهای اصلی برای کنترل فرآیند است. انتخاب ترانسمیتر مناسب تنها به دانستن حداکثر فشار سیستم محدود نمی‌شود؛ بلکه عواملی مانند نوع خروجی، دقت اندازه‌گیری، شرایط محیطی، نوع اتصال فرآیندی و سازگاری با تجهیزات کنترلی نیز بر عملکرد نهایی سیستم تأثیر مستقیم دارند.

مدل PSRH-016-BCMG یکی از اعضای سری PSR سنسیس است که برای کاربردهای عمومی صنعتی طراحی شده است. این مدل با خروجی 4 تا 20 میلی‌آمپر (2-Wire) و رنج 16 بار، امکان انتقال پایدار سیگنال را حتی در مسیرهای طولانی فراهم می‌کند و به همین دلیل در بسیاری از سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد.

برخلاف بسیاری از صفحات محصول که تنها مشخصات دیتاشیت را تکرار می‌کنند، در این صفحه علاوه بر معرفی مشخصات، تأثیر هر ویژگی در انتخاب محصول نیز بررسی می‌شود تا تصمیم‌گیری برای انتخاب این مدل ساده‌تر باشد.

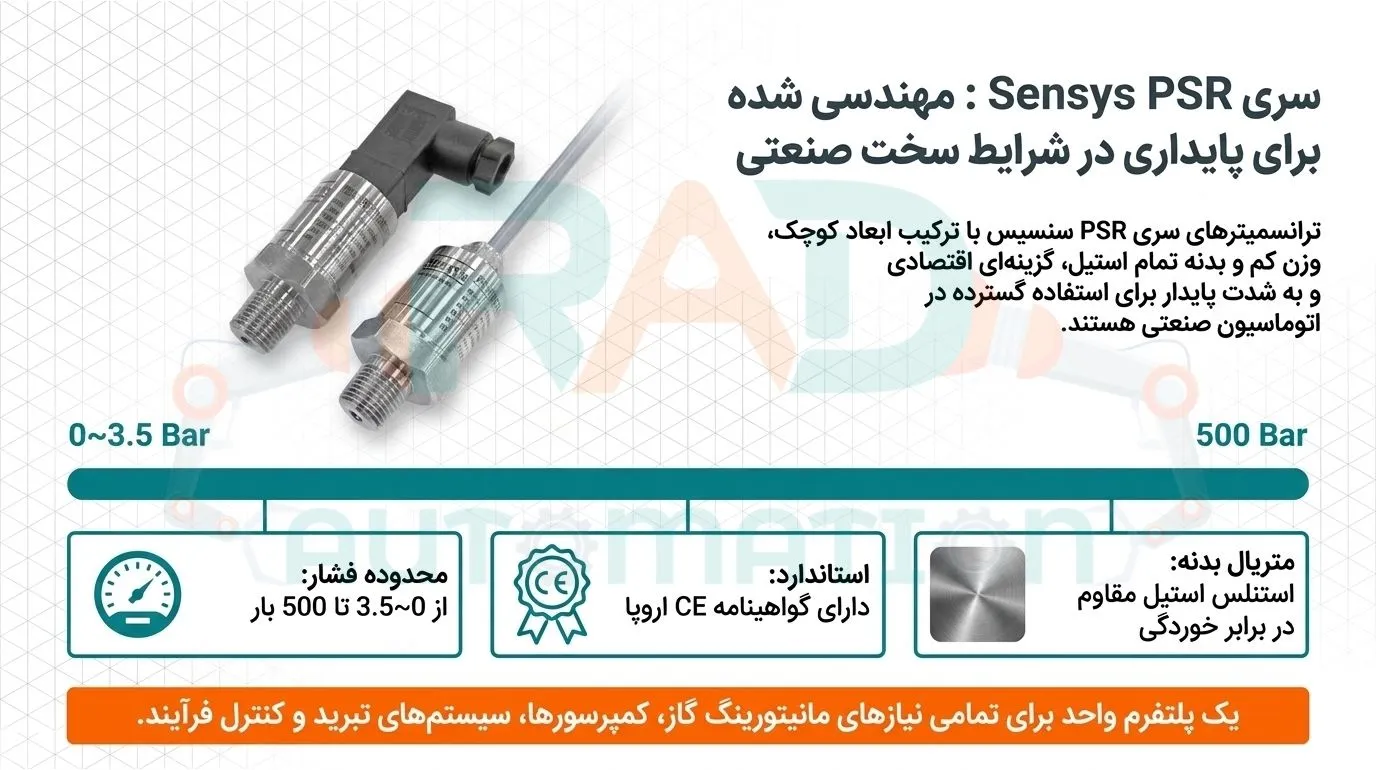

ویژگی های ترانسمیتر فشار سنسیس سری PSR

ترانسمیتر فشار PSRH-016-BCMG چیست؟

مدل PSRH-016-BCMG یکی از ترانسمیترهای فشار سری PSR شرکت سنسیس است که برای اندازه‌گیری فشار گیج (Gauge Pressure) طراحی شده است. این تجهیز فشار سیال را اندازه‌گیری کرده و آن را به سیگنال استاندارد 4 تا 20 میلی‌آمپر تبدیل می‌کند تا توسط PLC، نمایشگر صنعتی، کنترلر یا سیستم اسکادا پردازش شود.

کد این محصول اطلاعات مهمی را درباره مشخصات آن در اختیار قرار می‌دهد.

شناخت این ساختار باعث می‌شود هنگام انتخاب سایر مدل‌های سری PSR نیز بتوان مشخصات اصلی هر محصول را بدون مراجعه مداوم به کاتالوگ تشخیص داد.

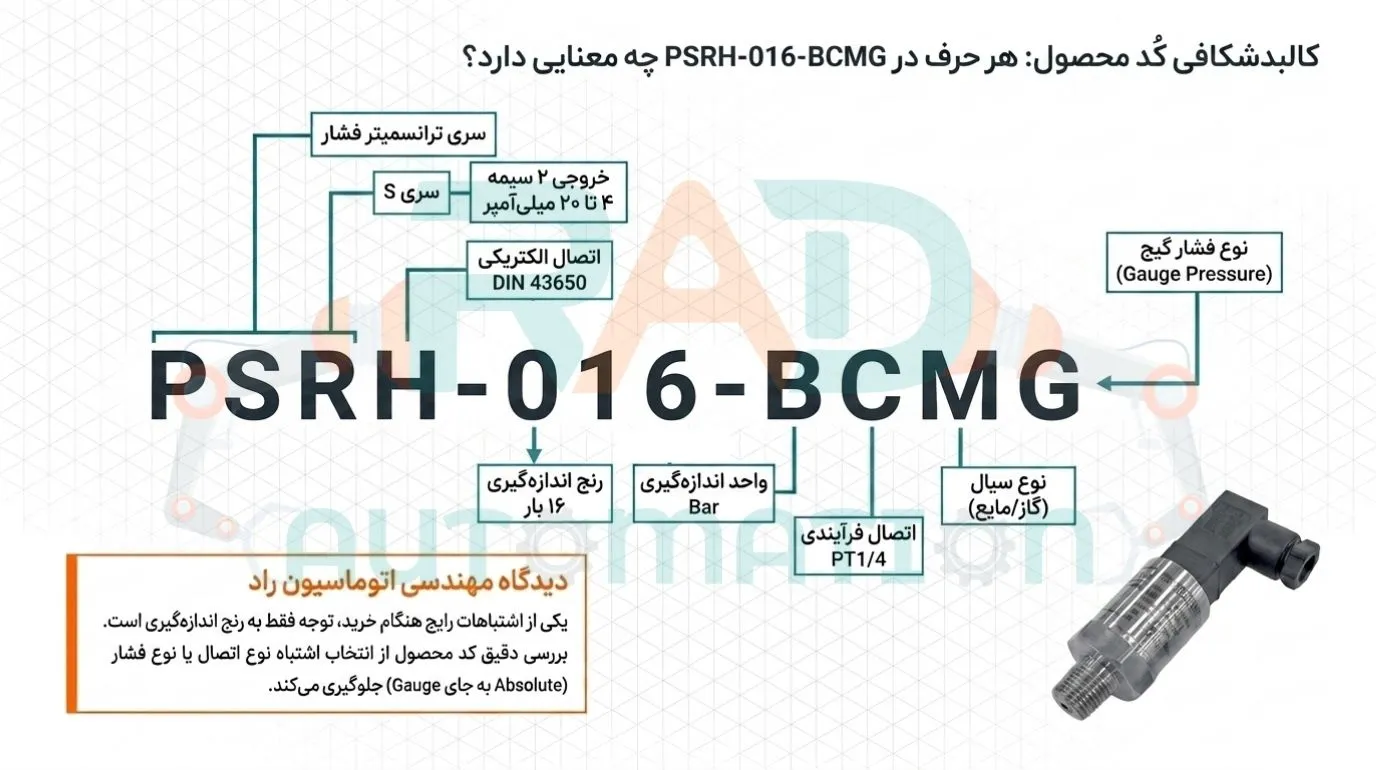

نحوه کدخوانی PSRH-016-BCMG

💡 دیدگاه مهندسی اتوماسیون راد

یکی از اشتباهات رایج هنگام خرید ترانسمیتر فشار، توجه فقط به رنج اندازه‌گیری است. در عمل، نوع خروجی، نوع فشار ( (Gauge یا Absolute) ، اتصال فرآیندی و نوع کانکتور نیز باید با طراحی سیستم هماهنگ باشند. بررسی کد محصول قبل از سفارش، احتمال انتخاب اشتباه را به میزان قابل توجهی کاهش می‌دهد.

مشخصات فنی PSRH-016-BCMG چیست و این مشخصات چه تأثیری در انتخاب محصول دارند؟

جدول زیر مهم‌ترین مشخصاتی را نشان می‌دهد که در انتخاب این مدل بیشترین تأثیر را دارند.

سایر اطلاعات مانند فشار تحملی، فشار ترکیدگی، محدوده دمای کاری، سیم‌بندی و ابعاد در دیتاشیت رسمی سری PSR ارائه شده است.

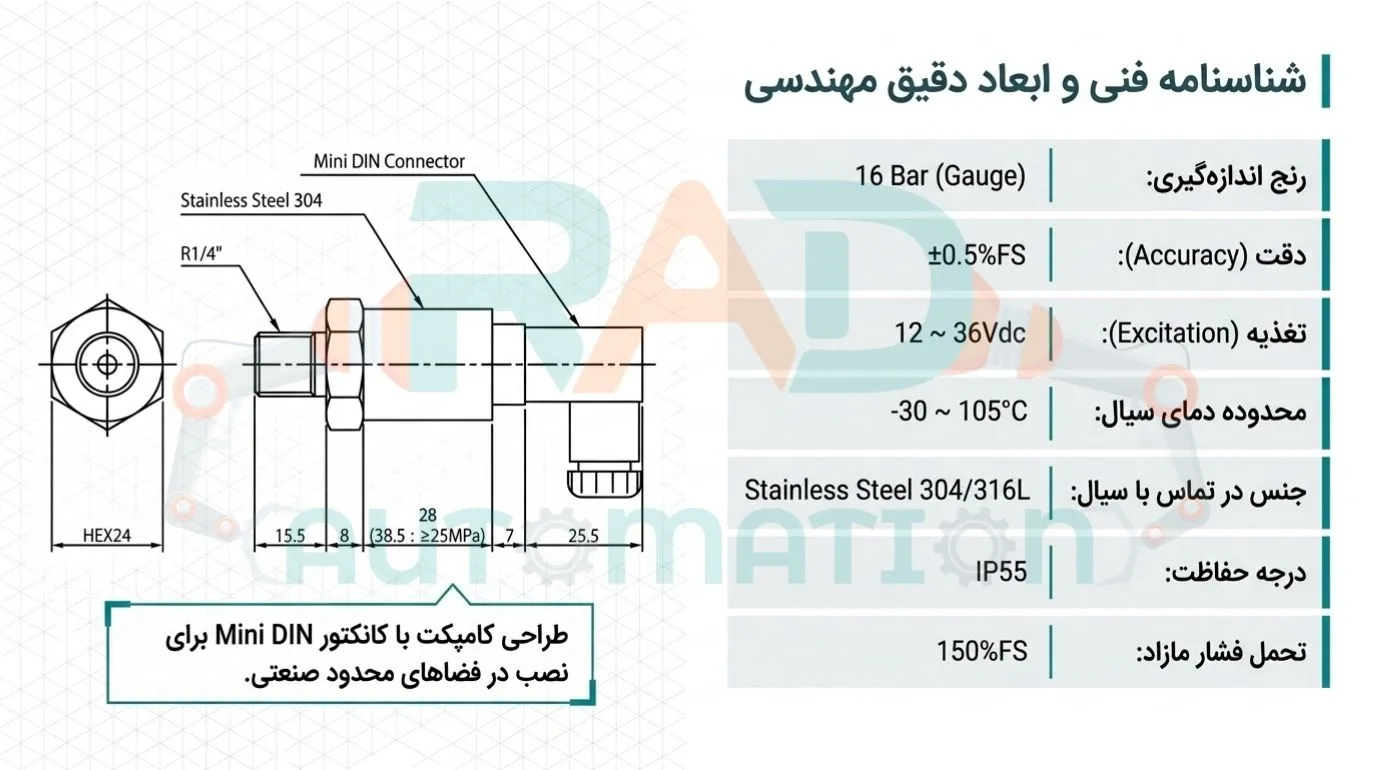

مشخصات فنی ترانسمیتر فشار سنسیس مدل PSRH-016-BCMG

این مشخصات در عمل چه معنایی دارند؟

وجود خروجی 4 تا 20 میلی‌آمپر باعث می‌شود این ترانسمیتر با اکثر تجهیزات اتوماسیون صنعتی سازگار باشد و سیگنال اندازه‌گیری حتی در کابل‌کشی‌های طولانی نیز پایداری مناسبی داشته باشد.

دقت ±0.5 درصد فول اسکیل نیز برای بسیاری از کاربردهای صنعتی مانند کنترل فشار، پایش فرآیند و حفاظت تجهیزات مقدار مناسبی محسوب می‌شود.

از طرف دیگر، استفاده از بدنه و قسمت‌های در تماس با سیال از جنس استنلس استیل، مقاومت مناسبی در محیط‌های صنعتی ایجاد می‌کند. البته انتخاب نهایی همواره باید بر اساس نوع سیال و شرایط شیمیایی فرآیند انجام شود.

💡 دیدگاه مهندسی اتوماسیون راد

در بسیاری از پروژه‌ها، رنج اندازه‌گیری صرفاً برابر با حداکثر فشار سیستم انتخاب می‌شود. در عمل، اگر فشار کاری معمول سیستم بین ۵۰ تا ۸۰ درصد محدوده اندازه‌گیری ترانسمیتر قرار داشته باشد، معمولاً پایداری اندازه‌گیری بهتر خواهد بود و تجهیز نیز با حاشیه اطمینان بیشتری کار می‌کند. اگر فشار فرآیند همواره نزدیک ۱۶ بار باشد، بررسی استفاده از رنج بالاتر می‌تواند انتخاب منطقی‌تری باشد.

سنسور Piezoresistive Silicon چگونه عمل می‌کند؟

در سری PSR از سلول اندازه‌گیری Piezoresistive Silicon استفاده شده است. این فناوری یکی از متداول‌ترین روش‌های اندازه‌گیری فشار در صنایع مختلف محسوب می‌شود و به دلیل حساسیت مناسب، پاسخ سریع و ابعاد کوچک در بسیاری از ترانسمیترهای صنعتی به کار می‌رود.

در این فناوری، اعمال فشار باعث تغییر مقاومت الکتریکی المان حسگر می‌شود و مدار الکترونیکی داخلی این تغییر را به سیگنال استاندارد 4 تا 20 میلی‌آمپر تبدیل می‌کند.

مزایای این فناوری عبارت‌اند از:

• پاسخ سریع به تغییرات فشار
• پایداری مناسب در کاربردهای صنعتی
• تکرارپذیری مطلوب
• امکان تولید در رنج‌های مختلف فشار
• ابعاد کوچک و طراحی فشرده

به همین دلیل این نوع سنسور در تجهیزات هیدرولیک، پنوماتیک، کمپرسورها، ماشین‌آلات صنعتی و سیستم‌های کنترل فرآیند کاربرد گسترده‌ای دارد.

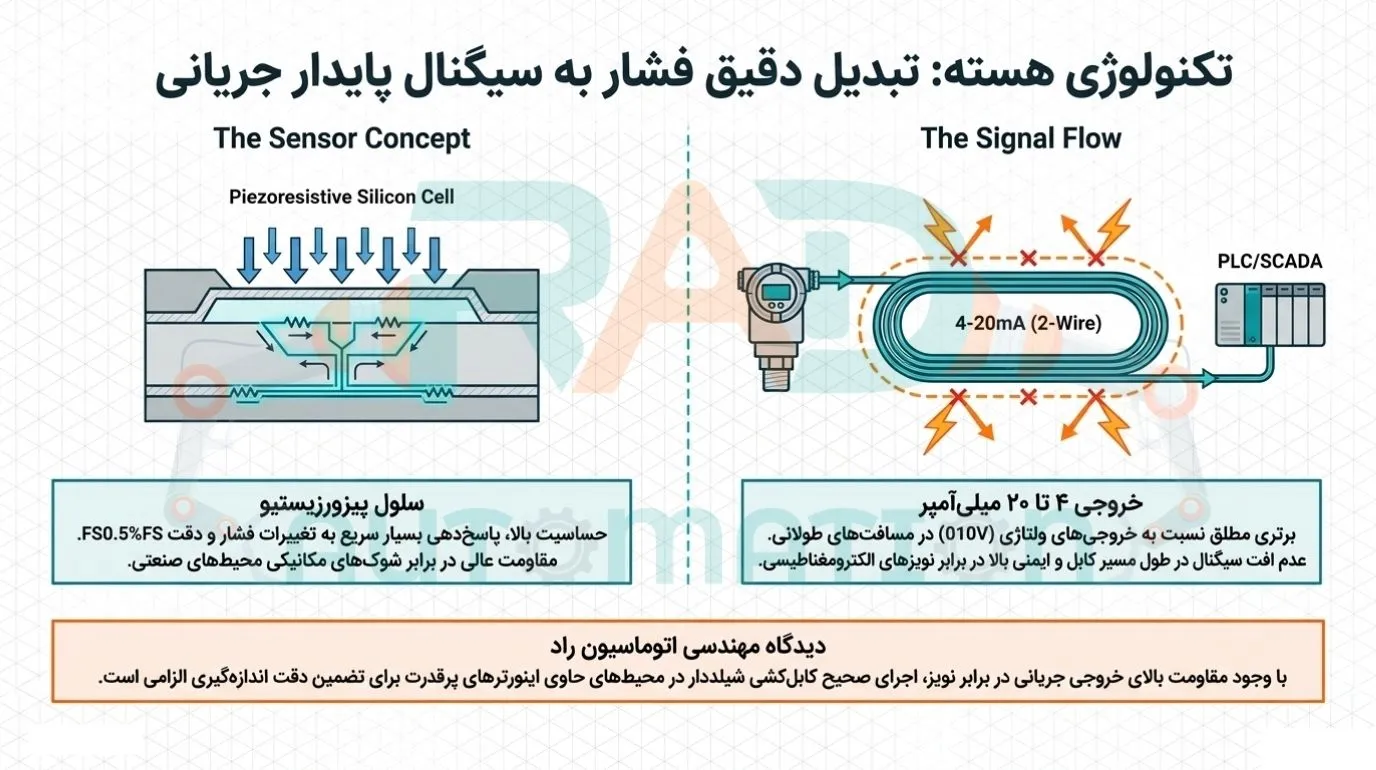

نحوه عملکرد PSRH-016-BCMG سنسیس

💡 دیدگاه مهندسی اتوماسیون راد

هرچند سلول‌های پیزورزیستیو دقت و پایداری مناسبی دارند، اما برای افزایش طول عمر تجهیز بهتر است از قرار گرفتن ترانسمیتر در معرض شوک‌های فشاری مکرر، ضربه قوچ یا افزایش دمای خارج از محدوده مجاز جلوگیری شود. در سیستم‌هایی که احتمال نوسان شدید فشار وجود دارد، استفاده از تجهیزات حفاظتی مانند اسنابر یا دمپر می‌تواند عملکرد پایدارتر سنسور را تضمین کند.

خروجی 4 تا 20 میلی‌آمپر چه مزیتی در کاربردهای صنعتی دارد؟

یکی از ویژگی‌های اصلی ترانسمیتر فشار PSRH-016-BCMG، استفاده از خروجی 4 تا 20 میلی‌آمپر دو سیمه (2-Wire) است. این استاندارد سال‌هاست که در صنایع مختلف برای انتقال سیگنال اندازه‌گیری به PLC، کنترلرهای صنعتی، نمایشگرها و سیستم‌های اسکادا مورد استفاده قرار می‌گیرد.

برخلاف خروجی‌های ولتاژی، در خروجی جریان مقدار سیگنال تحت تأثیر افت ولتاژ کابل قرار نمی‌گیرد. به همین دلیل در پروژه‌هایی که فاصله بین ترانسمیتر و تابلو کنترل زیاد است، خروجی 4 تا 20 میلی‌آمپر معمولاً انتخاب مطمئن‌تری محسوب می‌شود.

از دیگر مزایای این استاندارد می‌توان به موارد زیر اشاره کرد:

• مقاومت مناسب در برابر نویزهای الکترومغناطیسی
• قابلیت انتقال سیگنال در مسیرهای طولانی
• سازگاری با اکثر تجهیزات اتوماسیون صنعتی
• تشخیص آسان قطعی سیم یا خرابی حلقه جریان
• کاهش احتمال خطا در اندازه‌گیری نسبت به بسیاری از خروجی‌های ولتاژی

به همین دلیل این مدل در ماشین‌آلات صنعتی، خطوط تولید، سیستم‌های کنترل فرآیند و تجهیزات مانیتورینگ فشار کاربرد گسترده‌ای دارد.

💡 دیدگاه مهندسی اتوماسیون راد

اگرچه خروجی 4 تا 20 میلی‌آمپر نسبت به نویز مقاوم‌تر است، اما انتخاب کابل مناسب، اتصال صحیح شیلد و رعایت اصول سیم‌کشی همچنان بر کیفیت سیگنال تأثیرگذار هستند. در محیط‌هایی با اینورترهای پرقدرت یا موتورهای بزرگ، اجرای صحیح کابل‌کشی می‌تواند از بروز خطاهای اندازه‌گیری جلوگیری کند.

ترانسمیتر فشار PSRH-016-BCMG در چه کاربردهایی استفاده می‌شود؟

طبق اطلاعات سازنده، سری PSR برای طیف وسیعی از کاربردهای صنعتی طراحی شده است و مدل PSRH-016-BCMG نیز در همین حوزه‌ها قابل استفاده است.

کاربردهای رایج این مدل عبارت‌اند از:

• سیستم‌های هیدرولیک
• تجهیزات پنوماتیک
• کمپرسورها
• سیستم‌های برودتی و تبرید
• خطوط کنترل فرآیند
• پایش فشار مخازن
• تجهیزات انتقال سیالات
• ماشین‌آلات صنعتی

البته مناسب بودن این مدل برای هر پروژه، علاوه بر فشار کاری، به عواملی مانند نوع سیال، دمای فرآیند، نوع اتصال مکانیکی و شرایط محیط نصب نیز بستگی دارد.

چرا رنج 16 بار در بسیاری از پروژه‌ها انتخاب می‌شود؟

رنج 16 بار یکی از محدوده‌های متداول در صنایع مختلف است؛ زیرا بسیاری از سیستم‌های هیدرولیک سبک، تجهیزات پنوماتیکی و خطوط انتقال سیالات در همین محدوده فشار کار می‌کنند.

با این حال، انتخاب رنج تنها بر اساس فشار نامی سیستم کافی نیست. اگر فشار فرآیند به‌طور مداوم نزدیک حداکثر محدوده اندازه‌گیری باشد، بهتر است رنج بالاتری بررسی شود تا تجهیز با حاشیه اطمینان بیشتری کار کند.

💡 دیدگاه مهندسی اتوماسیون راد

در بسیاری از پروژه‌ها مشاهده می‌شود که ترانسمیتر تنها بر اساس فشار اسمی سیستم انتخاب می‌شود، در حالی که فشارهای لحظه‌ای، شوک‌های فشاری و تغییرات فرآیند نیز باید در نظر گرفته شوند. بررسی نمودار تغییرات فشار در شرایط واقعی بهره‌برداری، معمولاً انتخاب دقیق‌تری نسبت به اتکا به فشار نامی تجهیزات ایجاد می‌کند.

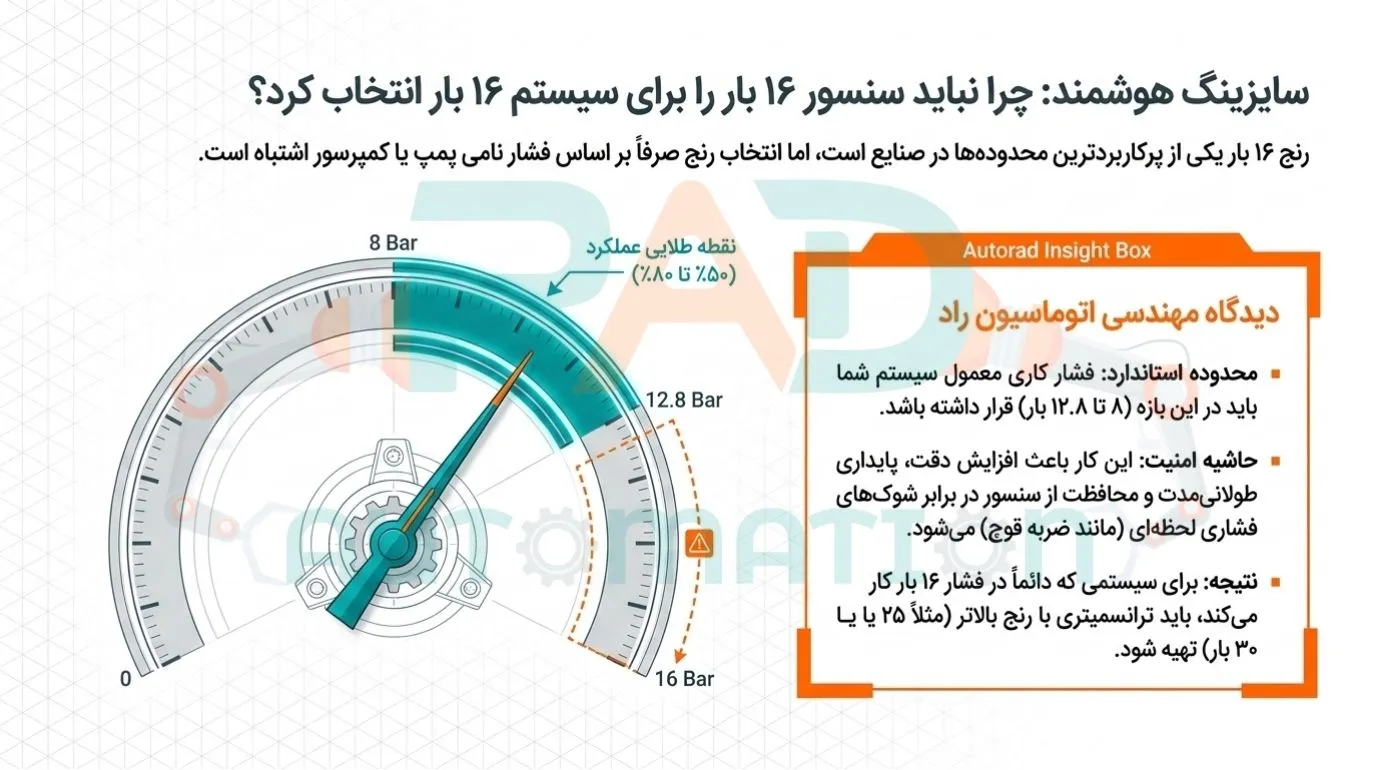

دلایل استفاده رنج 16 بار

چه زمانی مدل PSRH-016-BCMG انتخاب مناسبی نیست؟

یکی از تفاوت‌های یک صفحه مرجع با یک صفحه فروشگاهی، بیان محدودیت‌های محصول در کنار مزایای آن است.

مدل PSRH-016-BCMG برای بسیاری از کاربردهای صنعتی مناسب است، اما در برخی شرایط ممکن است گزینه بهتری وجود داشته باشد.

بهتر است قبل از انتخاب این مدل، موارد زیر بررسی شوند:

• فشار کاری سیستم به‌صورت دائمی نزدیک یا بالاتر از 16 بار است.
• نوع اتصال فرآیندی پروژه با PT1/4 سازگار نیست.
• سیستم به خروجی ولتاژی نیاز دارد.
• شرایط محیطی به درجه حفاظت بالاتر از IP55 نیاز دارد.
• سیال فرآیند با متریال استنلس استیل 304 یا 316L سازگار نیست.
• پروژه نیازمند دقتی بالاتر از ±0.5%FS است.

بررسی این موارد قبل از خرید، احتمال انتخاب نادرست را کاهش می‌دهد و از تعویض تجهیزات پس از نصب جلوگیری می‌کند.

💡 دیدگاه مهندسی اتوماسیون راد

در عمل، بسیاری از مشکلات اندازه‌گیری فشار ناشی از خرابی ترانسمیتر نیست؛ بلکه از انتخاب نادرست مدل یا رنج اندازه‌گیری ناشی می‌شود. تطبیق مشخصات تجهیز با شرایط واقعی فرآیند، مهم‌ترین مرحله پیش از خرید است.

قبل از خرید ترانسمیتر فشار PSRH-016-BCMG این موارد را بررسی کنید

پیش از انتخاب این مدل، بهتر است به سؤالات زیر پاسخ دهید:

✔ فشار کاری واقعی سیستم چقدر است؟

✔ بیشترین فشار لحظه‌ای فرآیند چه مقدار است؟

✔ نوع فشار مورد نیاز Gauge است یا Absolute؟

✔ خروجی مورد نیاز سیستم 4 تا 20 میلی‌آمپر است؟

✔ اتصال PT1/4 با تجهیزات موجود سازگار است؟

✔ دمای سیال و محیط در محدوده مجاز قرار دارد؟

✔ جنس قسمت در تماس با سیال با فرآیند سازگار است؟

پاسخ به این پرسش‌ها معمولاً از بسیاری از خطاهای رایج در انتخاب تجهیزات اندازه‌گیری فشار جلوگیری می‌کند.

آیا ترانسمیتر فشار سنسیس مدل PSRH-016-BCMG برای سیستم شما مناسب است؟

نمایندگی سنسیس

انتخاب تجهیزات اندازه‌گیری فشار معمولاً تنها بر اساس کد محصول انجام نمی‌شود و بررسی شرایط فرآیند، نوع سیال، محدوده فشار و نحوه اتصال نیز در انتخاب مدل مناسب نقش مهمی دارند.

اتوماسیون راد به‌عنوان نمایندگی رسمی فروش محصولات سنسیس، انواع ترانسمیترهای فشار، سنسورها و تجهیزات اندازه‌گیری این برند را ارائه می‌کند. علاوه بر تأمین محصولات اصلی، امکان دریافت مشاوره فنی قبل از خرید برای انتخاب مدل متناسب با نیاز پروژه نیز فراهم است تا انتخاب تجهیزات بر اساس مشخصات فنی و شرایط واقعی بهره‌برداری انجام شود.

تفاوت مدل PSRH-016-BCMG با سایر مدل‌های سری PSR

سری PSR شرکت سنسیس در رنج‌های مختلف فشار از 3.5 تا 500 بار تولید می‌شود و ساختار کلی این سری در بیشتر مدل‌ها مشابه است. تفاوت اصلی مدل‌ها معمولاً در محدوده اندازه‌گیری، نوع اتصال الکتریکی و کد سفارش است.

مدل PSRH-016-BCMG برای اندازه‌گیری فشار تا 16 بار طراحی شده است. بنابراین اگر فشار کاری سیستم در همین محدوده قرار داشته باشد، نیازی به انتخاب مدل‌هایی با رنج بسیار بالاتر نیست؛ زیرا افزایش بی‌دلیل رنج اندازه‌گیری می‌تواند رزولوشن مؤثر سیستم را کاهش دهد.

از طرف دیگر، اگر فشار فرآیند به‌صورت مداوم نزدیک 16 بار باشد یا احتمال افزایش فشار در آینده وجود داشته باشد، بررسی مدل‌های با رنج بالاتر منطقی‌تر خواهد بود.

💡 دیدگاه مهندسی اتوماسیون راد

یکی از اشتباهات رایج، انتخاب یک رنج ثابت برای همه پروژه‌ها است. در عمل، بهترین انتخاب زمانی انجام می‌شود که رنج اندازه‌گیری، فشار کاری واقعی، احتمال شوک فشاری و شرایط توسعه آینده سیستم هم‌زمان بررسی شوند. این موضوع علاوه بر افزایش دقت اندازه‌گیری، هزینه‌های نگهداری و تعویض تجهیزات را نیز کاهش می‌دهد.

سوالات متداول

آیا PSRH-016-BCMG برای اندازه‌گیری فشار آب مناسب است؟

در صورتی که فشار، دمای سیال و جنس قسمت‌های در تماس با سیال با شرایط فرآیند سازگار باشند، این مدل می‌تواند در بسیاری از کاربردهای اندازه‌گیری فشار آب مورد استفاده قرار گیرد. بررسی شرایط واقعی پروژه پیش از انتخاب ضروری است.

آیا این مدل فشار مطلق (Absolute) را اندازه‌گیری می‌کند؟

خیر. بر اساس کد محصول، حرف G نشان می‌دهد که این مدل برای اندازه‌گیری فشار گیج (Gauge Pressure) طراحی شده است.

آیا خروجی این مدل با PLC سازگار است؟

بله. خروجی استاندارد 4 تا 20 میلی‌آمپر دو سیمه با بسیاری از PLCها، کنترلرها و نمایشگرهای صنعتی سازگار است. البته باید ورودی آنالوگ تجهیزات کنترلی نیز با این نوع خروجی مطابقت داشته باشد.

آیا می‌توان این ترانسمیتر را در فضای باز نصب کرد؟

این مدل دارای درجه حفاظت IP55  است. با این حال، در محیط‌هایی که رطوبت، گردوغبار یا شرایط محیطی بسیار شدید وجود دارد، بهتر است شرایط نصب و نیاز پروژه به‌طور دقیق بررسی شود.

مهم‌ترین معیار انتخاب این مدل چیست؟

علاوه بر فشار کاری، باید نوع فشار، نوع خروجی، اتصال فرآیندی، دمای سیال، شرایط محیط نصب و سازگاری متریال با سیال نیز بررسی شوند. انتخاب صحیح تنها بر اساس رنج اندازه‌گیری انجام نمی‌شود.

جمع‌بندی

ترانسمیتر فشار PSRH-016-BCMG  یکی از مدل‌های سری PSR سنسیس است که با رنج اندازه‌گیری 16 بار، خروجی 4 تا 20 میلی‌آمپر دو سیمه، اتصال PT1/4 و کانکتور Mini DIN برای طیف گسترده‌ای از کاربردهای صنعتی طراحی شده است. استفاده از سنسور Piezoresistive Silicon، دقت ±0.5%FS و بدنه استنلس استیل، این مدل را به گزینه‌ای مناسب برای بسیاری از سیستم‌های کنترل فرآیند، تجهیزات هیدرولیک، پنوماتیک و ماشین‌آلات صنعتی تبدیل می‌کند.

با این حال، انتخاب نهایی نباید تنها بر اساس کد محصول یا رنج فشار انجام شود. بررسی فشار کاری واقعی، نوع سیال، شرایط محیطی، نوع اتصال و سازگاری با تجهیزات کنترلی، نقش مهمی در عملکرد بلندمدت و دقت اندازه‌گیری دارد.

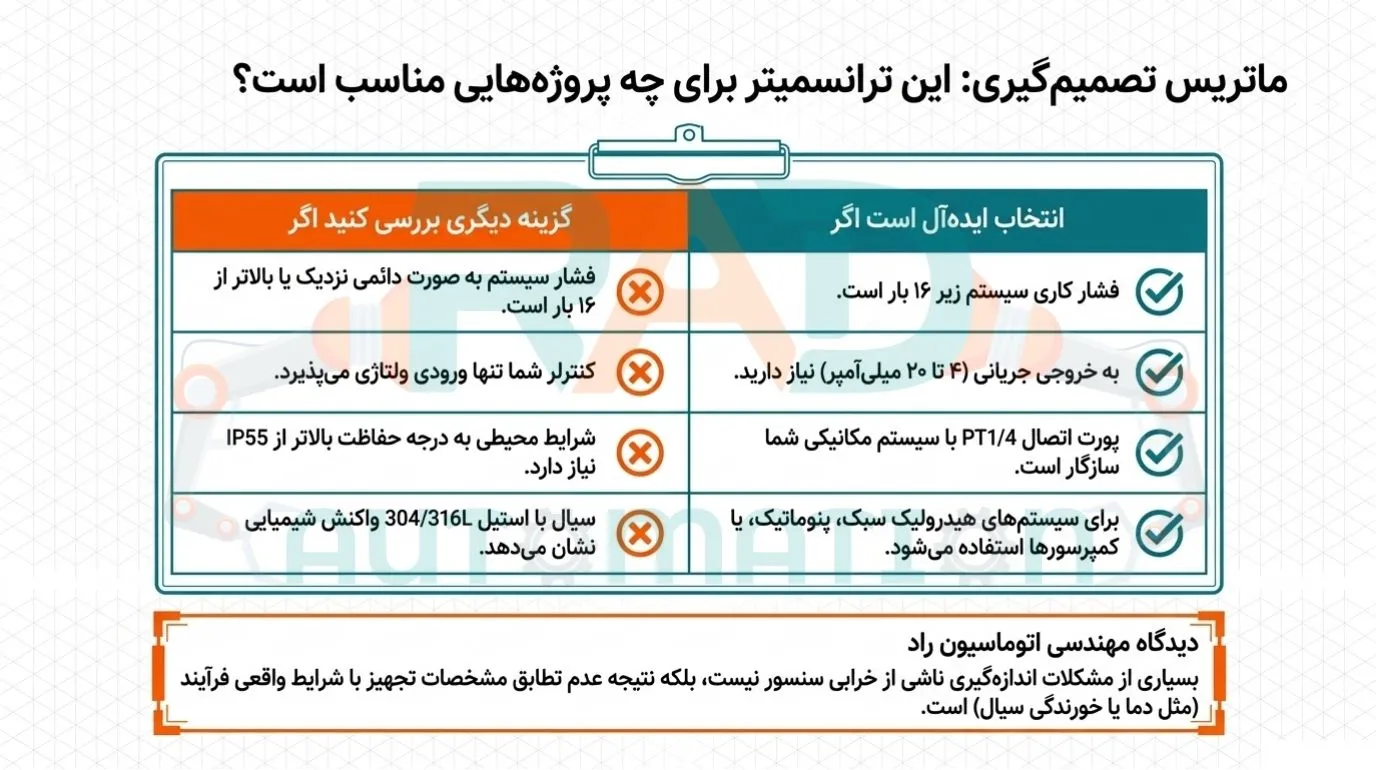

راهنمای تصمیم‌گیری

این مدل انتخاب مناسبی است اگر:

• فشار کاری سیستم کمتر از 16 بار باشد.
• به خروجی 4 تا 20 میلی‌آمپر نیاز داشته باشید.
• اتصال PT1/4 با سیستم سازگار باشد.
• از PLC یا کنترلرهای دارای ورودی جریان استفاده کنید.
• شرایط فرآیند با مشخصات فنی سری PSR مطابقت داشته باشد.

بهتر است مدل دیگری بررسی شود اگر:

• فشار کاری به‌طور مداوم نزدیک یا بالاتر از 16 بار است.
• نوع خروجی دیگری نیاز دارید.
• اتصال مکانیکی متفاوتی لازم است.
• شرایط محیطی یا نوع سیال خارج از محدوده مشخصات این مدل قرار دارد.
